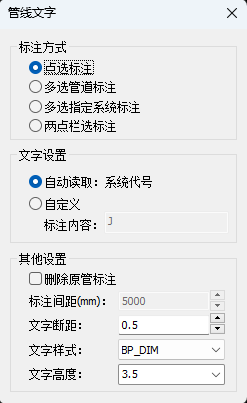

点击【注释】-【专业标注】-【管线文字】，管线文字界面如图所示。
操作步骤
- 打开功能界面，选择好标注方式；
- 设置好文字设置；
- 设置好其他设置
- 点击目标管道完成管线文字布置功能。
功能说明
标注方式由四种形式：点选管道标注、多选管道标注、多选指定系统标注、两点栏选标注。

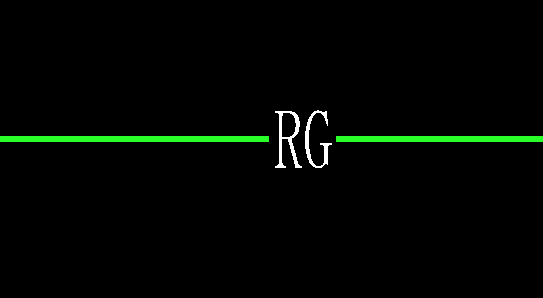

【点选管道标注】
点击管道上的任意位置，在该位置处生成管线文字。
【多选管道】
选择范围内的所有管道均自动生成管线文字

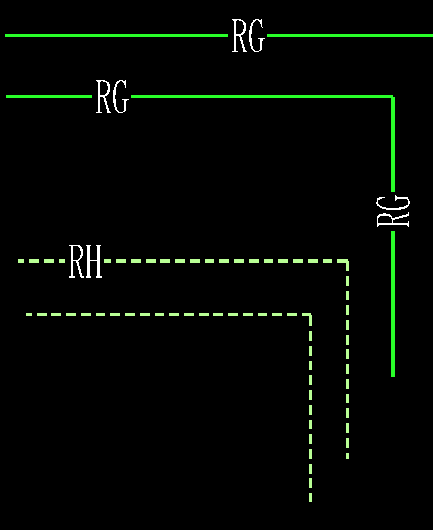

【多选指定系统标注】
选择范围内的指定某一系统的管道，自动生成管线文字

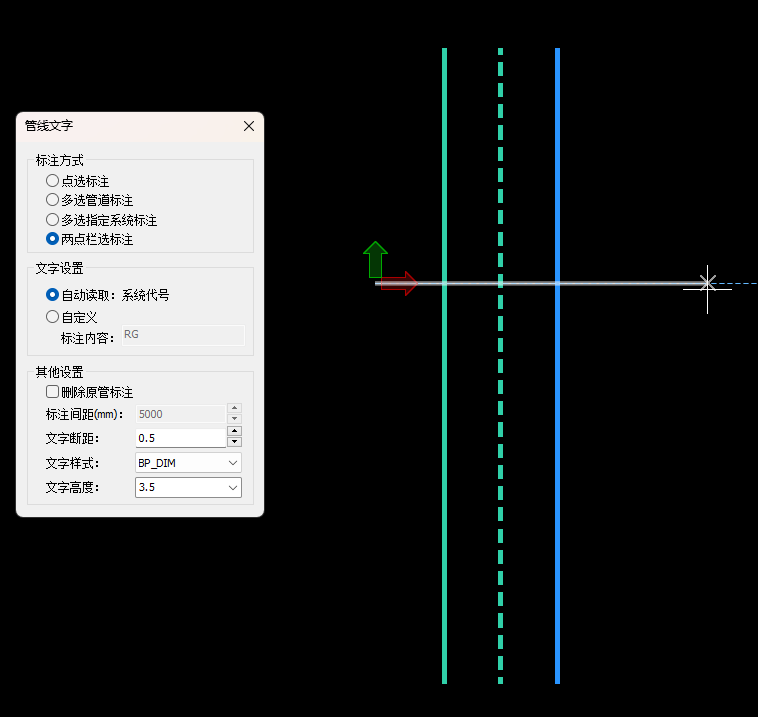

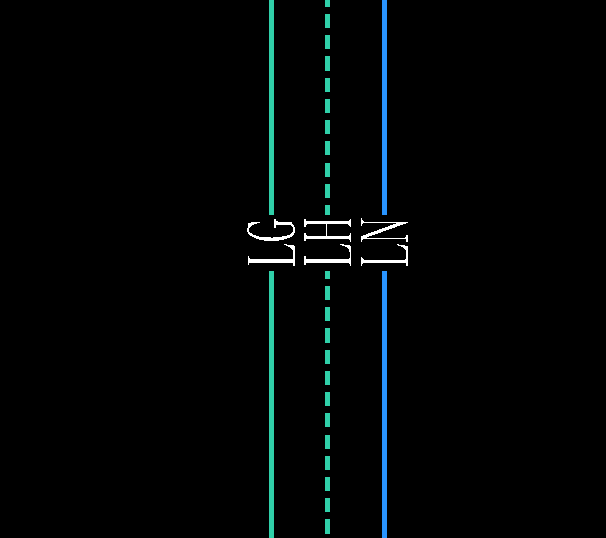

【两点栏选标注】
点击多根平行管道的两端，在该位置处生成管线文字
