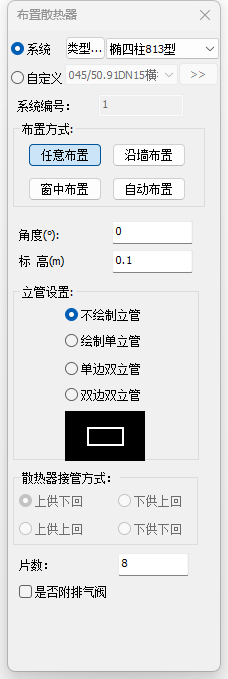

点击【建模】-【采暖】-【布散热器】，散热器布置界面图所示。在该界面中完成散热散热器类型选择，设定散热器布置方式、布置参数和立管绘制方式。
操作步骤
- 打开功能界面，选择好需要布置的散热器类型；
- 选择好布置方式，根据需要输入角度/标高参数，勾选好立管设置规则，选择好散热器接管方式，输入散热器片数，根据需要勾选是否附带排气阀；
- 在需要位置，根据布置方式，布置好散热器。
功能说明

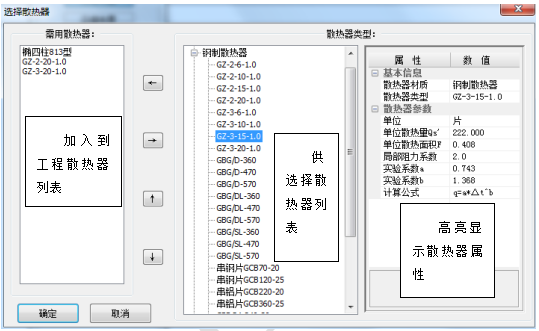

[类型] 设置散热器类型，散热器类型设置界面如图所示，列表左侧是选入到工程中，可在散热器布置界面中供选择的散热器列表；中间一列为设备库中所有类型的散热器列表；右侧为中间一列选中散热器的属性。
散热器布置方式有以下几种:
[任意布置] 根据用户选定布置点进行布置。
[沿墙布置] **点取布置点处墙线，在布置点墙体靠近墙线一侧布置散热器。
[窗中布置]选择要布置散热器的窗中线，在窗中线点取布置点侧布置散热器。
[自动布置]自动在该楼层窗中布置散热器。
参数意义：
[角度]任意布置时散热器与X轴夹角。
[距墙:（窗）(mm))]** 散热器靠近墙（窗）的边线距墙（窗）线距离。
[标高(mm)] **散热器相对本层地面的第标高。
绘制立管样式：
[绘制单立管]用于单管系统，绘制散热器同时，在散热器一侧绘制供水立管，点取散热器布置位置后需要沿散热器指定立管位置。自动完成立管和散热器连接。
[单边双立管]用于双管系统，绘制散热器同时，在散热器一侧绘制供回水立管并自动进行散热器和立管连接。
[双边双立管]用于双管系统，绘制散热器同时，在散热器两侧分别布置供水立管和回水立管，同时完成散热器和立管连接。
绘制单立管时，可在界面中指定立管为跨越式还是顺流式连接，支管相对于散热器位置。
[是否附排气阀]**用于标记散热器是否附排气阀。注意：排气阀在模型中不显示，可通过散热器的属性表查询和修改。
- 【布自定义散热器】

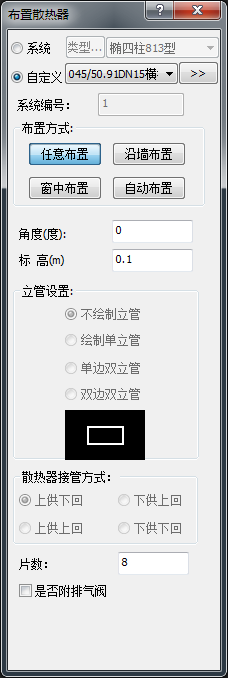

自定义散热器布置界面如图表所示，当选中自定义散热器时不提供立管设置功能，需要手动设置，选择相应的布置方式布置。

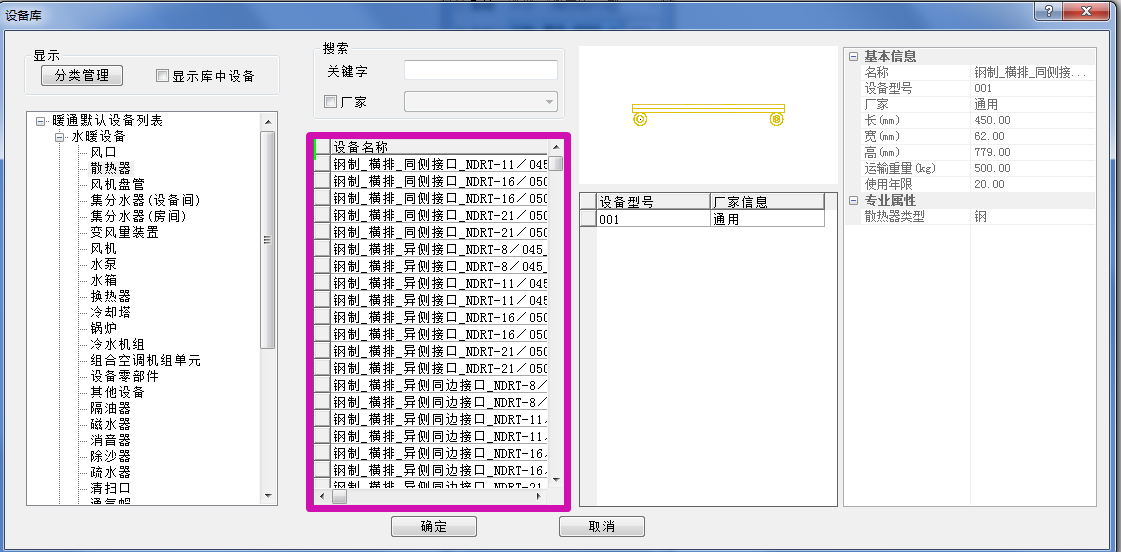

图中的红色框只显示5个自定义散热器类型，如需再多可通过点击蓝色框添加，如图所示，选择需要的散热器类型，下次再需要此类型的就可以在红色下拉按钮中查找。
其他的操作参考系统散热器布置。
