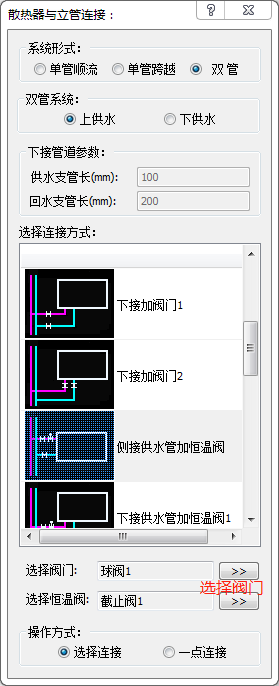

点击【建模】-【采暖】-【散立连接】，软件可实现单管顺流、单管跨越和双管系统散立连接。下图为散立连界面。
操作步骤
- 打开功能界面。选择系统形式，有单管顺流，单管跨越和双管系统；
- 如果现在双管系统可以勾选是上供水还是下供水；下供水还可以输入供回水支管长度；
- 在下方图片中选择连接方式；如果连接方式里带阀门，在界面下方确定阀门类型；
- 选择好操作方式，框选或点选散热器和立管完成连接。
功能说明
[系统形式] **采暖系统的系统形式，有单管顺流，单管跨越和双管系统供用户选择。
[双管系统供水方式]** 定义双管系统散热器供水支管在散热器下部还是散热器上部。
[下接管道参数] **采用双管下接时，供回水支管距散热器底边的长度。
[选择连接方式] 规定散热器支管连接方式，是否加阀门等，用户根据连接方式选择即可。
[操作方式] 定义用户连接时散热器和立管选择方式。选择连接：单选或窗选立管和散热器，进行散热器连接。一点连接：点取立管和散热器之间的一点，完成立管和散热器连接。

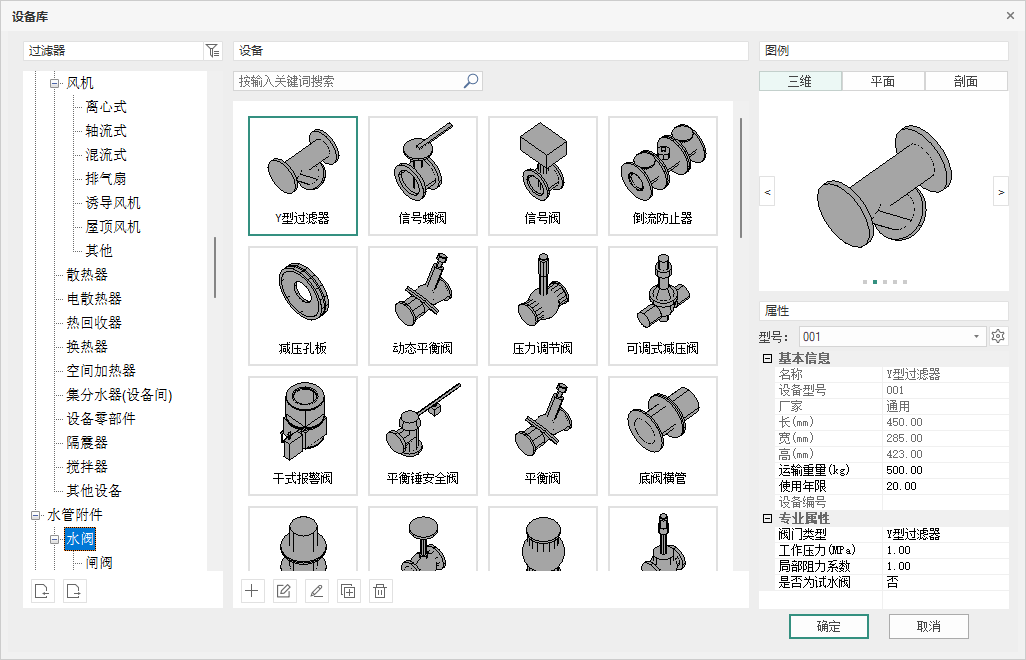

[选择阀门]当所选择连接方式，散热器支管需要加阀门时，软件自动在支管上加阀门，但需要选择阀门类型。阀门类型选择界面如错误!未找到引用源。所示。
[选择恒温阀**] 当所选择连接方式，散热器支管需要加恒温阀时，软件自动在支管上加恒温阀，但需要选择恒温阀类型。恒温阀类型选择界面如错误!未找到引用源。所示。
