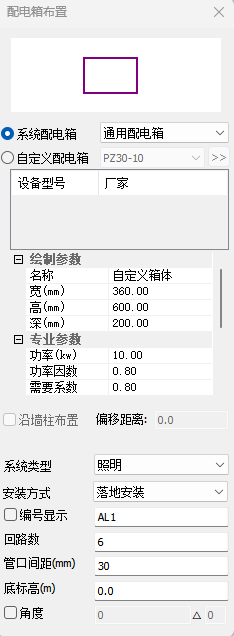

点击【建模】-【强电设备】-【配电箱】，配电箱布置界面如图所示。配电箱布置可以分为通用配电箱布置与定制配电箱布置。
操作步骤
1）选择配电箱类型；
2）选择配电箱所在系统名称；
3）设置配电箱布置参数；
4）根据布置方式进行配电箱布置。
功能说明
【系统配电箱】
1.当用户选择【系统配电箱】时，下方【绘制参数】可编辑，如图所示。
2.用户可以根据设计要求，修改配电箱的尺寸，修改后的配电箱将会立即更新绘制区。

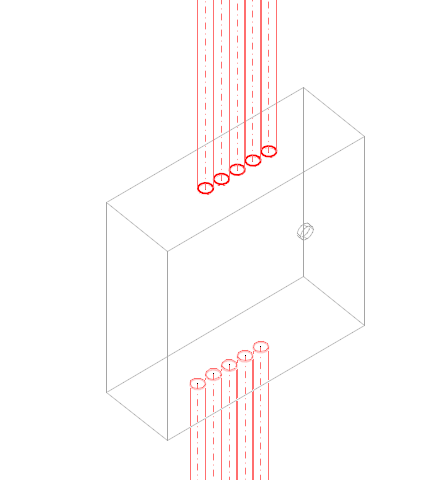

3.此外，在选择【通用配电箱】时，用户可以设置【回路数】与【管口间距】。通过【回路数】的设置，用户可以为通用配电箱设置默认的箱体上下表面引出线管数量。当设置【回路数】为5时，配电箱上下表面可以各引出5根线管，如图所示。

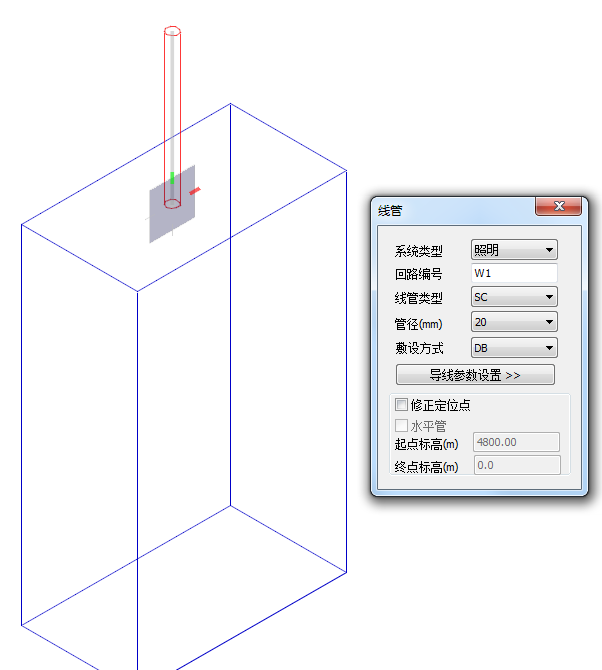

4.用户可以对上下表面任意夹点进行左键单击操作，触发引出【线管】命令，如图所示。【管口间距】选项用来设置夹点之间的间距，即引出线管之间的间距

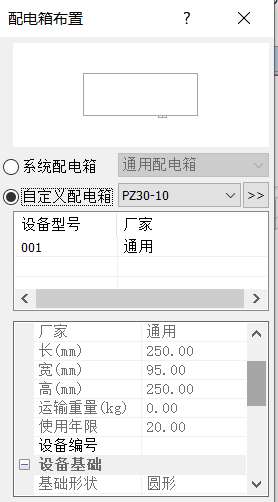

当用户选择通用配电箱以外的定制配电箱时，图表所示的绘制参数区域将不可编辑，即用户无法修改配电箱的尺寸。
【自定义配电箱】

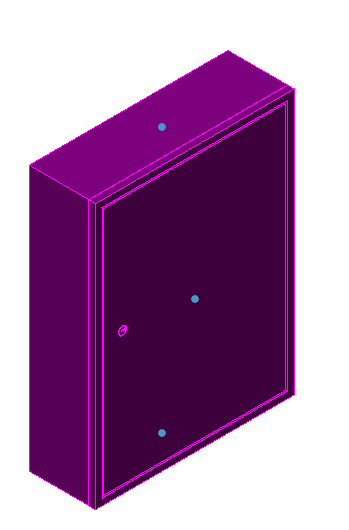

自定义配电箱上下表面将默认各设置一个夹点，通过单击夹点可触发引出“桥架”命令，如图7所示。

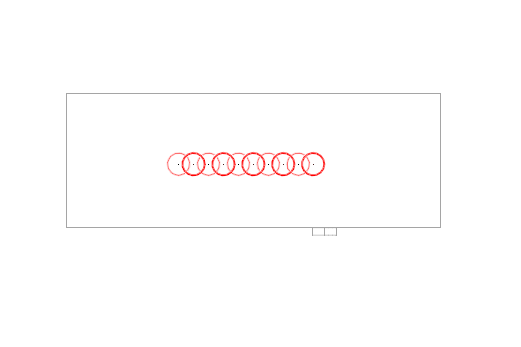

布置配电箱默认选择上下管口出管，生成的上下管口错位偏移。
