水管连接件
点击【建模】-【弯头】/【三通】/【四通】/【变径】/【乙字弯】。
功能说明
（1）水管弯头

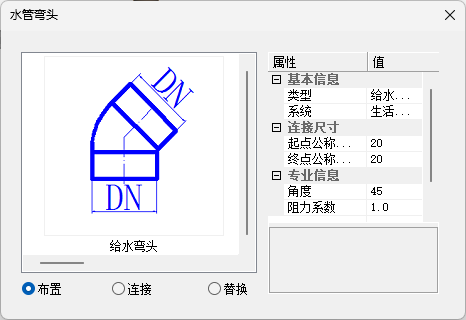

水管弯头界面如图所示，可在左侧图示列表中选择弯头类型，右侧列表中为所选弯头参数。
【任意布置】在屏幕点取弯头布置点进行布置。如捕捉到管道口可按住shift+Tab移动鼠标进行上下左右四个方向旋转。
【连接】依次点取第一根管和第二根管，点取鼠标右键结束选择，再次点取鼠标右键完成弯头连接。弯头与管道断面参数自动取与之相连的管道断面参数。
【替换】 在界面中选择弯头类型，然后在绘图区选择需要替换的弯头，即可完成弯头替换。
（2）水管三通

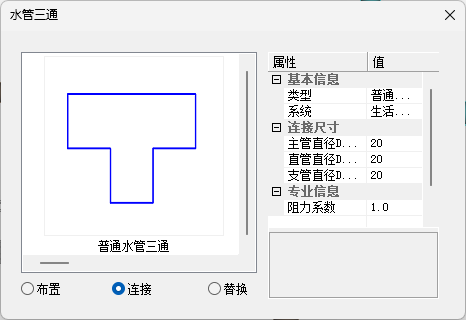

水管三通界面如图所示，可在左侧图示列表中选择三通类型，右侧列表中为所选三通参数。
【任意布置】在屏幕点取三通布置点进行布置。如捕捉到管道口可按住shift+Tab移动鼠标进行上下左右四个方向旋转，单按tab键可切换鼠标所在管口。
【连接】依次点取第一根管和第二根管，或者依次点取三根管道。点取鼠标右键结束选择，完成三通连接。三通与管道断面参数自动取与之相连的管道断面参数。
【替换】在界面中选择三通类型，然后在绘图区选择需要替换的三通，即可完成三通替换。
（3）水管四通

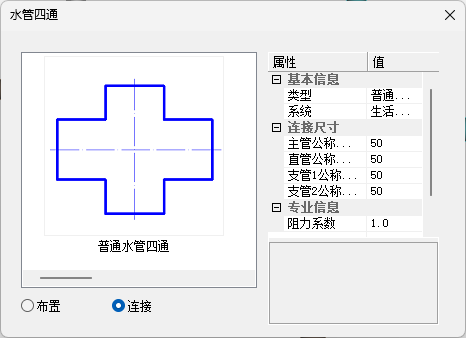

水管四通界面如图所示，可在左侧图示列表中选择四通类型，右侧列表中为所选四通参数。
【任意布置】在屏幕点取四通布置点进行布置。如捕捉到管道口可按住shift+Tab移动鼠标进行上下左右四个方向旋转，单按tab键可切换鼠标所在管口。
【连接】依次点取第一根管和第二根管，或者依次点取四根管道。点取鼠标右键结束选择，完成四通连接。四通与管道断面参数自动取与之相连的管道断面参数。
（4）水管乙字弯

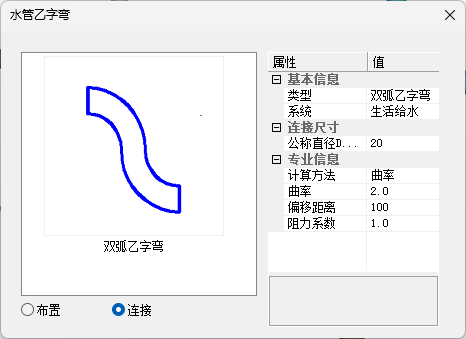

水管乙字弯界面如图所示，可在左侧图示列表中选择乙字弯类型，右侧列表中为所选乙字弯参数。
【任意布置】在屏幕点取乙字弯布置点进行布置。如捕捉到管道口可按住shift+Tab移动鼠标进行上下左右四个方向旋转。
【连接】依次点取第一根管和第二根管，点取鼠标右键结束选择，完成乙字弯连接。乙字弯与管道断面参数自动取与之相连的管道断面参数。
（5）水管变径

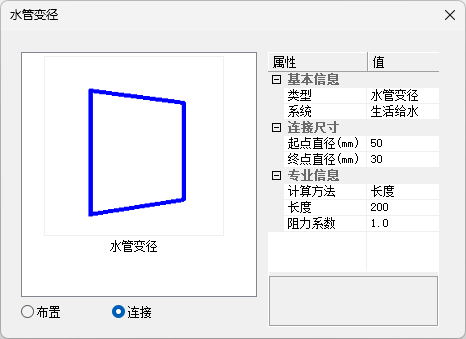

水管变径界面如图所示，可在左侧图示列表中选择变径类型，右侧列表中为所选变径参数。

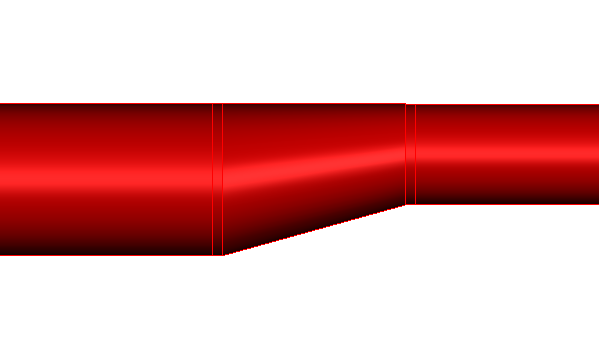

可自动根据管道的标高，自动生成为偏心异径类型。
【任意布置】在屏幕点取变径布置点进行布置。如捕捉到管道口可按住shift+Tab移动鼠标进行上下左右四个方向旋转。
【连接】依次点取第一根管和第二根管，点取鼠标右键结束选择完成变径连接。变径与管道断面参数自动取与之相连的管道断面参数。
【替换】在界面中选择变径类型，然后在绘图区选择需要替换的变径，即可完成变径替换。
（6）H型管件

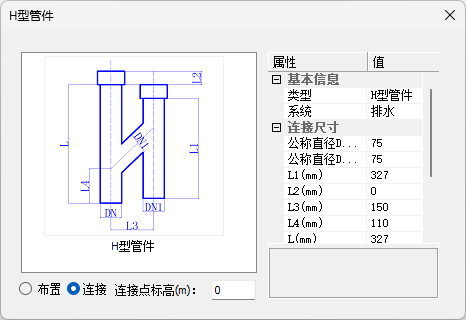

H型管件界面如图所示，右侧列表中设置H型管件参数。
【任意布置】在屏幕点取H型管件布置点进行布置。
【连接】依次点取第一根管和第二根管，点取鼠标右键结束选择，完成H型管件连接。连接点标高如图所示。
（7）存水弯
存水弯界面如图所示，可在左侧图示列表中选择存水弯类型，右侧列表中为所选存水弯参数。
【任意布置】在屏幕点取第一点选择布置位置，第二点确定布置方位。
