管道附件布置

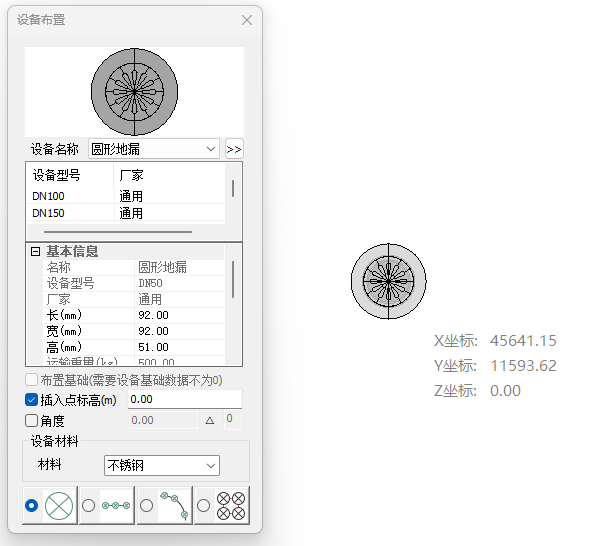

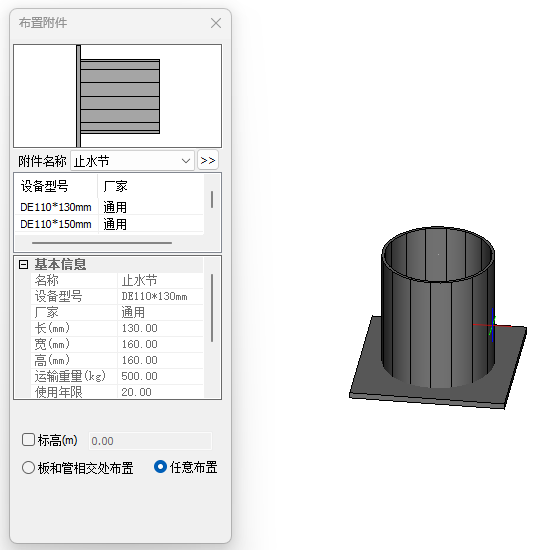

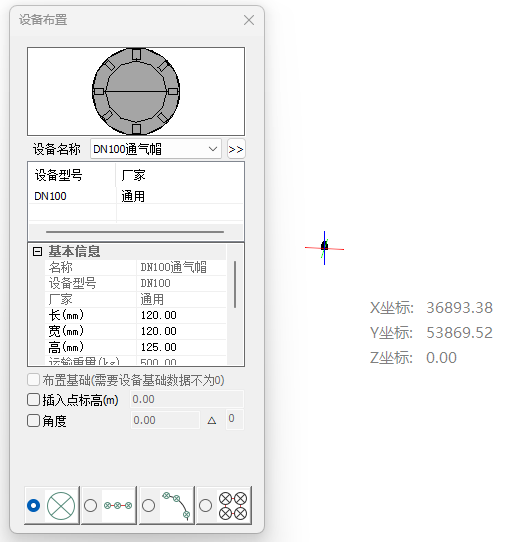

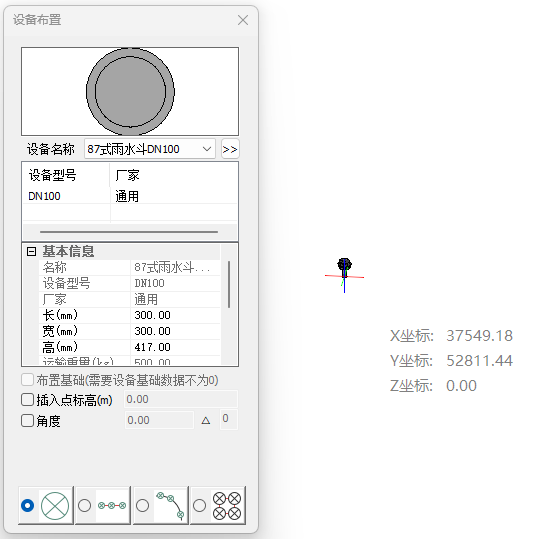

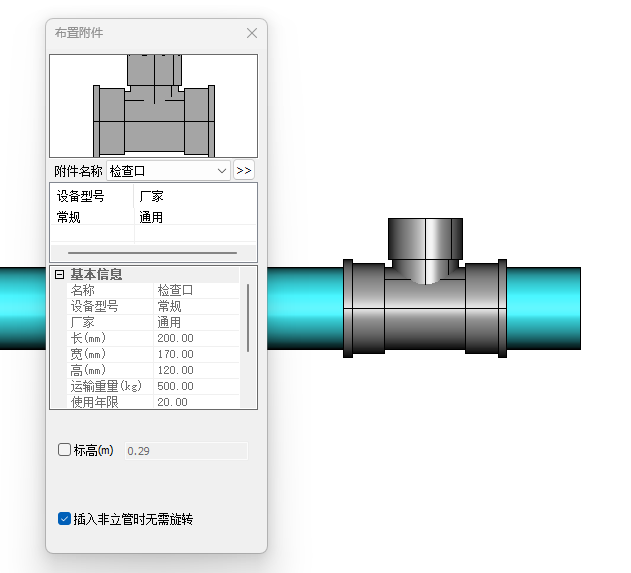

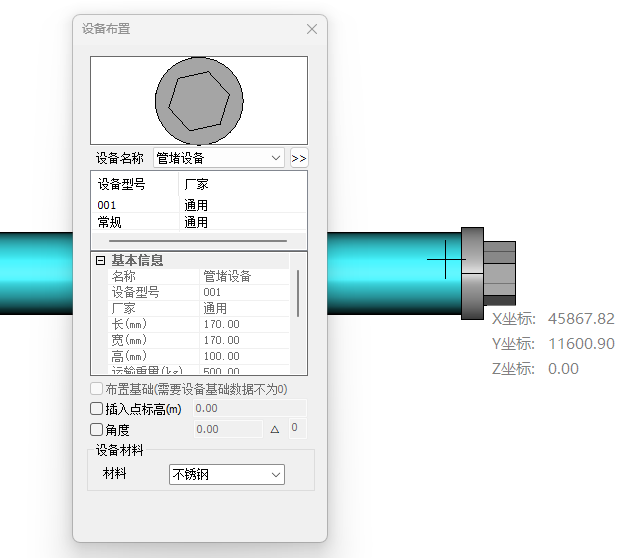

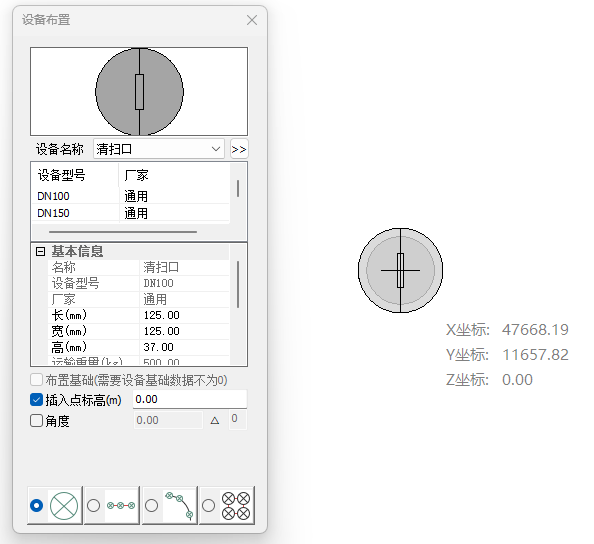

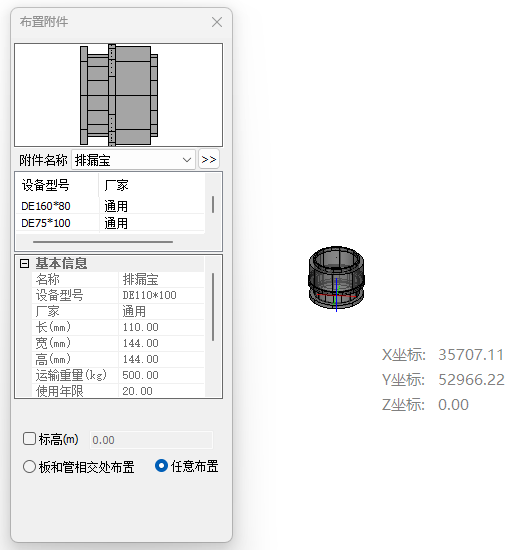

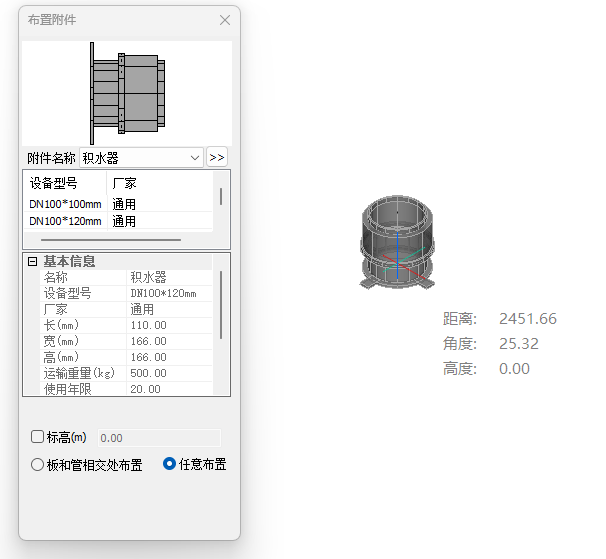

点击【建模】-【附件】-【水阀】/【仪表】等管道附件菜单。

水阀

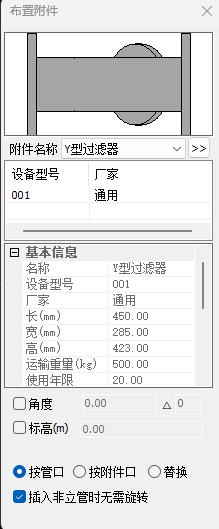

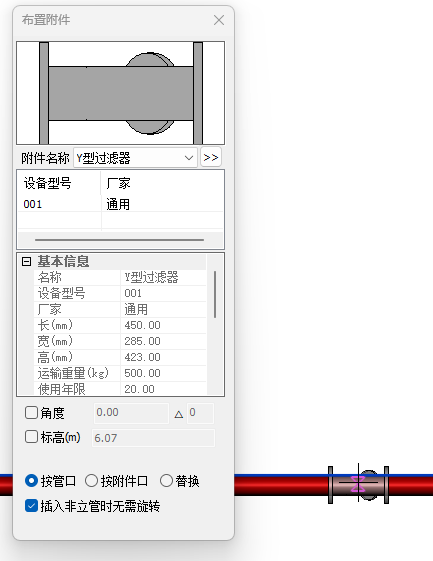

阀门布置界面如图风阀布置界面，阀门布置与设备布置的不同是阀门只能布置在管道上或管道末端，因此无需输入标高,选取布置点后，可以绕管道中心线旋转阀门方向，以使阀柄放置到适合操作的方向。阀门布置有“按管口”、按“附件口”和“替换”几个选项。

功能说明

【按管口】根据管道截面尺寸对阀门进行缩放，使阀门接口尺寸与管道界面一致后在进行管道和阀门连接。
【按附件口】阀门和管道进行连接时，管道界面尺寸和阀门接口尺寸均保持不变，当阀门接口尺寸和管道界面尺寸不一致时，通过变径将阀门和管道连接起来。
【替换】用在界面中选择的阀门替换管道上现有阀门。
【标高】chebox未被勾选时，标高编辑框会实时显示当前鼠标点的标高位置；
当chebox被勾选时：
1、如果布置在横管上，则编辑框中的标高不起作用，会把横管的标高作为最终布置的水阀标高。
2、如果布置在立管上，会以编辑框中的数值作为水阀标高进行布置。

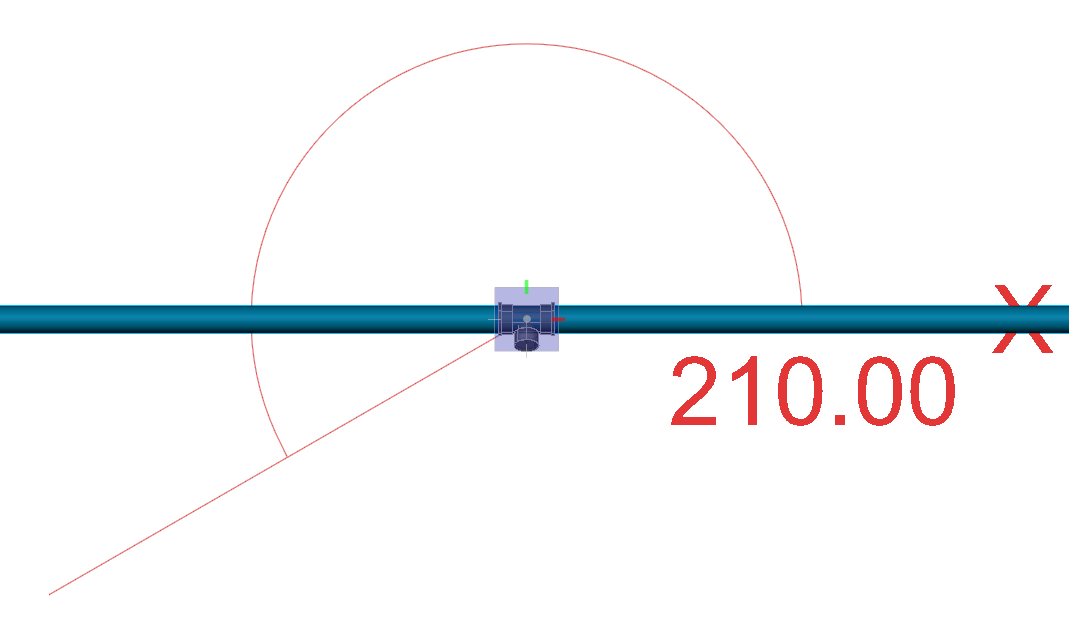

【角度】移动鼠标确定阀门绕管道旋转的相对位置，[↑][↓]键切换角度旋转步长，如图所示。

仪表

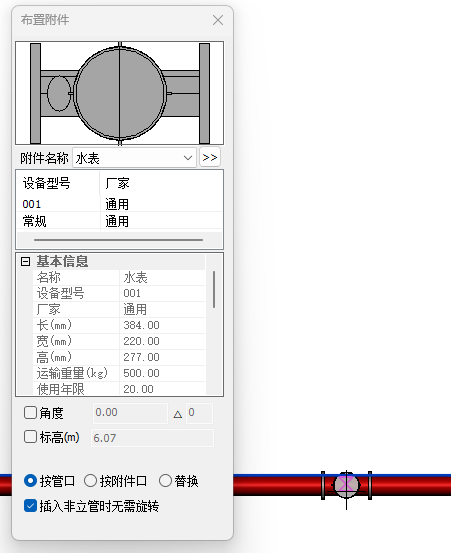

仪表布置界面如图所示，仪表以有且只有一个接口，用以确定仪表插入位置。仪表布置有[任意布置]和[替换布置]选项。

角阀

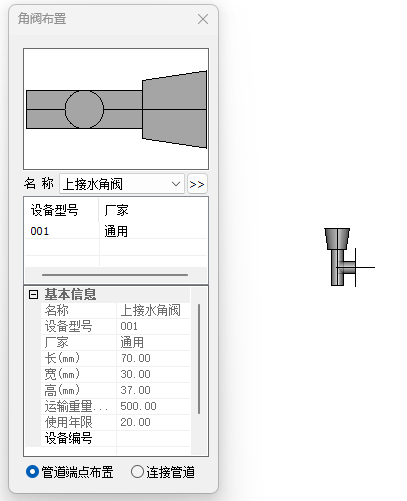

角阀布置界面如图所示，角阀大小形状不能改变，连接管道时，需用管道直径与角阀接口直径一致。

功能说明

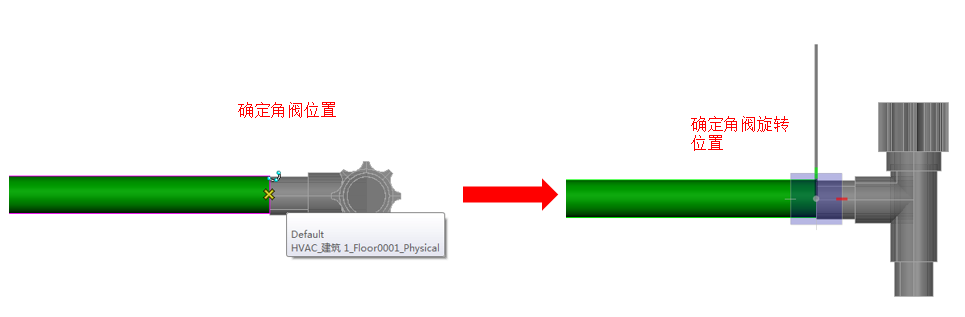

【管道端点布置】在管道上末端确定位置，操作如图。

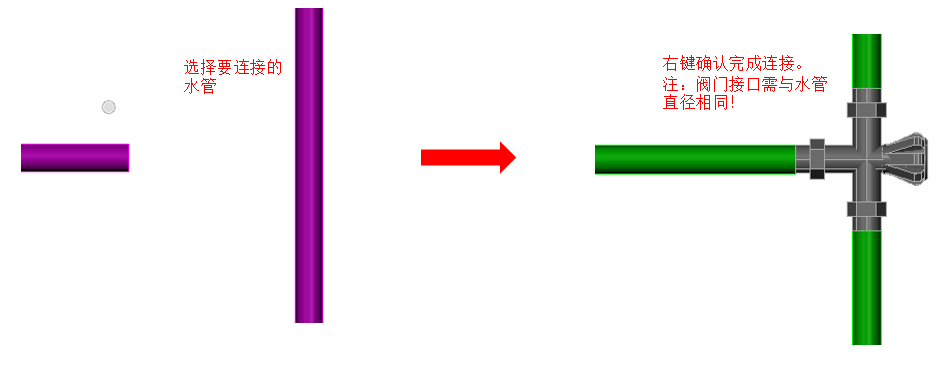

【连接布置】选择连根管道用角阀连接，如图。

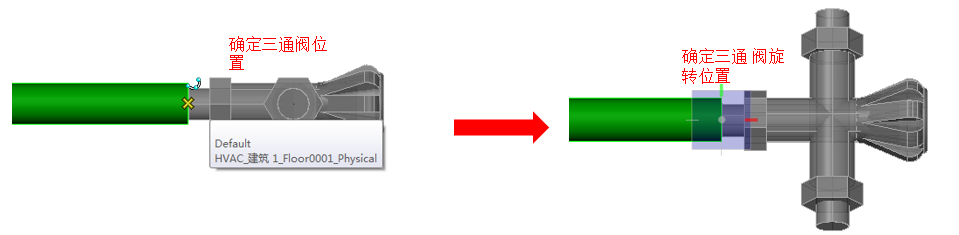

三通阀

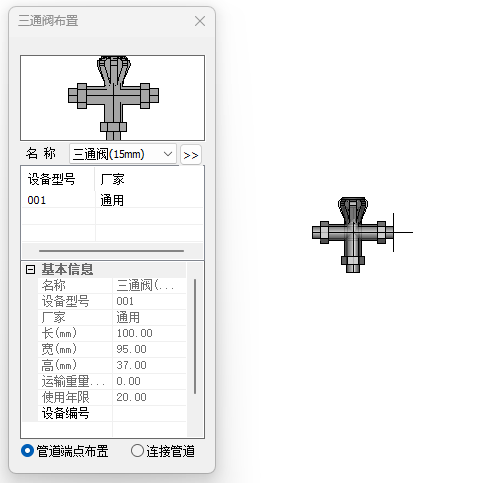

三通阀布置界面如图所示，角阀大小形状不能改变，连接管道时，需用管道直径与角阀接口直径一致。

功能说明

【管道端点布置】在管道上末端确定位置，操作如图。
【连接布置】选择连根管道用角阀连接，如图。

软接头

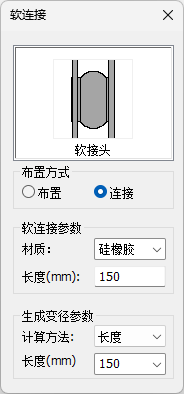

水管软接工具界面如图所示，可在左侧图示列表中选择软接头类型，右侧列表中为所选软接头参数。

功能说明

【任意布置】在屏幕选取软接头布置点进行布置。当鼠标移动到管道或设备上时,工具会根据捕获到的水管或设备的管口截面类型及管口尺寸,自动更新软接头工具参数，同时生成动态预览效果。用户点击鼠标左键可完成软接头布置。
【连接】用户可通过点选或框选方式，用鼠标选取要连接的管道或设备。工具会根据用户选择的设备或管道的管口截面类型及尺寸更新工具参数，同时生成动态预览效果。当待连接对象管口尺寸不同时，对话框中[生成变径参数]控件组及[变径连接方式]控件组将激活，此时用户可以调整变径连接参数。用户也可以通过按键盘UP键或DOWN键调整变径计算值。用户还可以通过按TAB键切换变径连接方式。

组合阀

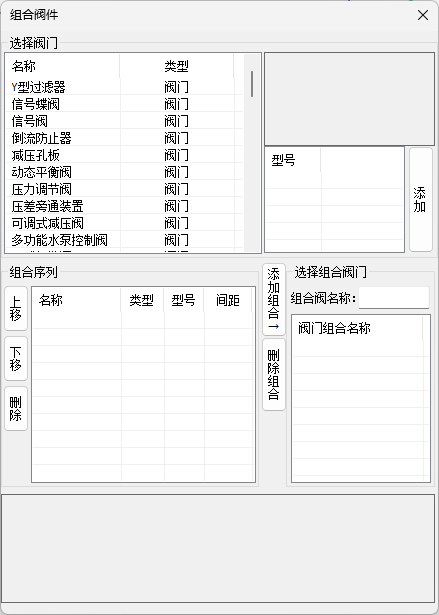

组合阀布置界面如图所示，组合阀通过选取设备库中存在的阀门和仪表，根据排序，增加组合阀模板，选取布置。

功能说明

【添加】将选择的一个阀门仪表添加到序列中。
【上移】将选中的组合序列中排序提前。
【下移】选中的组合序列中排序延后。
【删除】将选中的组合序列中设备删除。
【添加组合】将组合序列中的设备按名称添加到阀门组合中以供选择。
【删除组合】删除阀门组合中选择的设备。
【修改组合】修改某组合阀中的设备序列。
