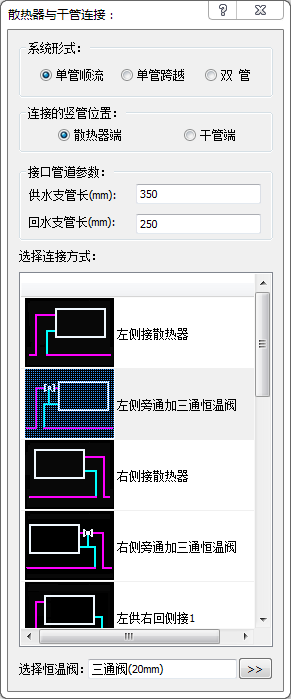

点击【建模】-【采暖】-【散干连接】，散干连接如图所示,实现散热器与干管连接。


操作步骤

  1. 打开功能界面。选择系统形式，有单管顺流，单管跨越和双管系统；
  2. 选择竖管生成位置，可以是散热器端或者是干管端；
  3. 在下方图片中选择连接方式；如果连接方式里带阀门，在界面下方确定阀门类型；
  4. 选择好操作方式，框选或点选散热器和干管完成连接。

功能说明

  [系统形式] 采暖系统的系统形式，有单管顺流，单管跨越和双管系统供用户选择。
  [连接竖管位置] 定义连接散热器和干管的竖管位置。
  [供水支管长] 散热器到连接竖管的供水支管长度。
  [选择连接方式] 规定散热器支管连接方式，是否加阀门等，用户根据连接方式选择即可。
  [操作方式] 定义用户连接时散热器和干管选择方式。选择连接：单选或窗选干管和散热器，进行散热器连接。一点连接：点取立管和散热器之间的一点，完成立管和散热器连接。
  [选择恒温阀] 当所选择连接方式，散热器支管需要加恒温阀时，软件自动在支管上加恒温阀，但需要选择恒温阀类型。恒温阀类型选择界面如图所示。
