接线盒

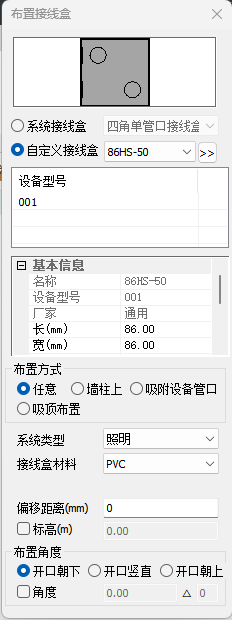

点击【建模】-【强电设备】-【接线盒】；接线盒布置界面如图所示。

功能说明

【接线盒名称】
系统为用户提供了两种接线盒，分别是86H50和DH75接线盒，其中86H50接线盒规格为86mmX86mmX50mm双口接线盒，DH75接线盒为75mm X 75mm X 50mm单口接线盒。用户也可以通过修改【绘制参数】一栏的尺寸信息进行特殊的尺寸定制。如果仍然无法满足需求，可以在设备库中定制。
【布置方式】

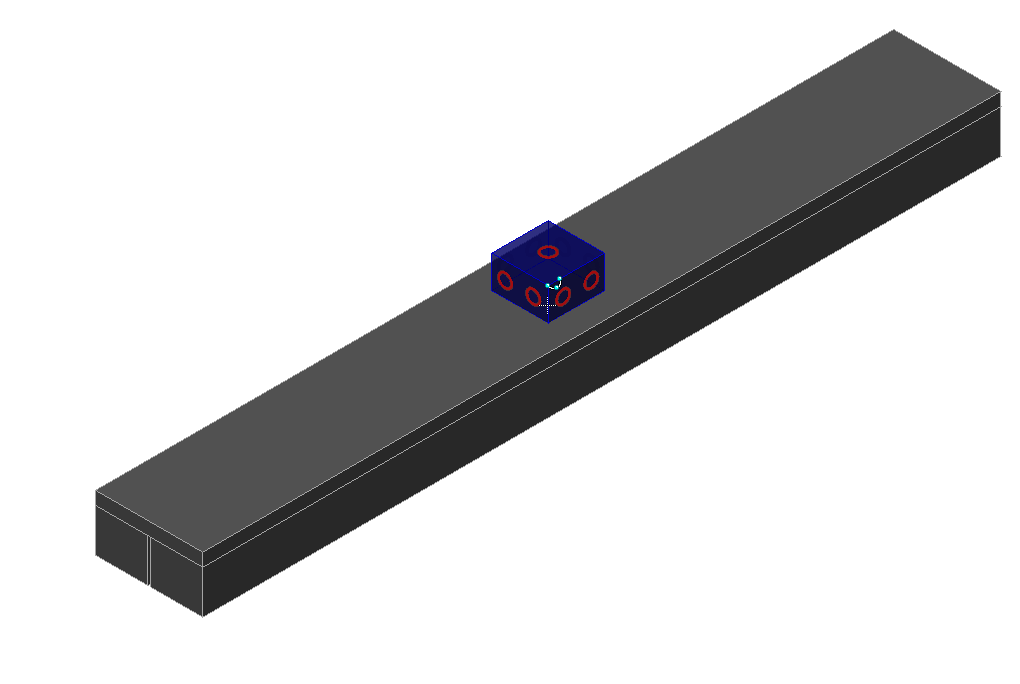

选中【任意布置】时，用户可以在任意位置插入接线盒。通过选中【布置角度】的开口方向可以确定接线盒在空间的位置及插入点位置。当选中【开口朝下】，接线盒插入点位于接线盒下表面，用户可以通过此种方式将接线盒布置于本层顶板；当选中【开口朝上】，接线盒插入点位于接线盒上表面，用户可以通过此种方式将接线盒布置于本层楼板；当选中【开口竖直】，接线盒开口方向垂直于竖直方向，用户可以通过此种方式将接线盒布置于墙体。

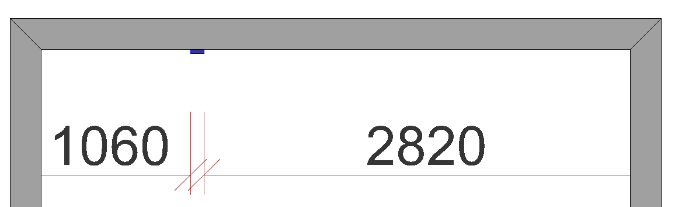

选中【任意布置】时，用户需要将鼠标置于建筑墙的位置，接线盒将自动显示于定位点，并且显示接线盒的相对墙体首尾的位置，如图所示。点击鼠标左键，即可将开关加入工程。
