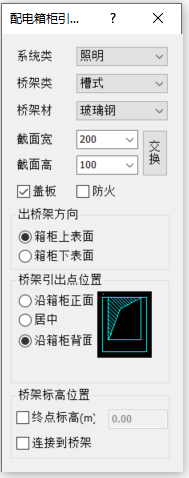

点击【建模】-【强电设备】-【引出桥架】，布置界面如图所示。配电箱引出桥架功能用于对选定的配电箱按照参数设置的方式引出桥架。
操作步骤
1.选择配电箱；
2.设置参数；
3.左键确认。其界面如图所示。
功能说明
【出桥架方向】：用来选择配电箱引出桥架的引出面。
【出桥架位置】：配电箱引出桥架相对箱柜表面的位置。
【终点标高】：当勾选终点标高时，线管终点不随鼠标Z值移动，桥架标高为固定值。

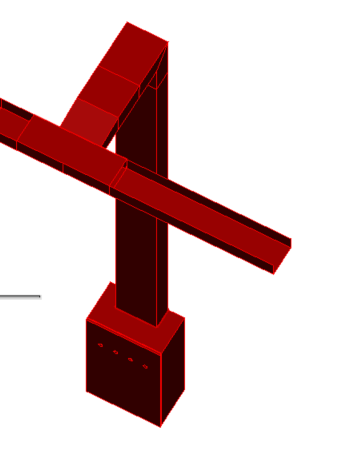

【连接到桥架】：当勾选连接到桥架时，选择一个配电箱，再选择一个桥架，配电箱在设置位置与所选桥架自动连接，如下图：
