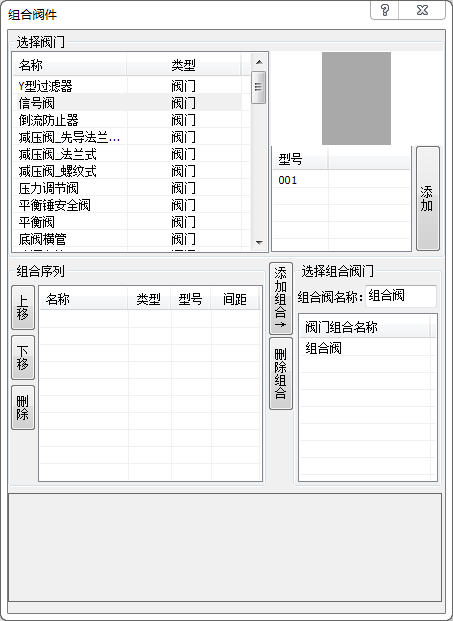

点击【建模】-【附件】-【组合阀】，组合阀布置界面如图所示，

操作步骤

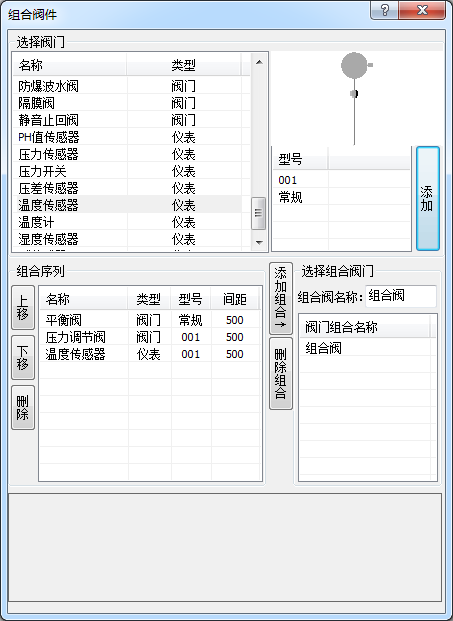

  1. 打开功能界面；
  2. 选择需要组合的阀门
  3. 组合阀通过选取设备库中存在的阀门和仪表，根据排序，增加组合阀模板，选取布置。

功能说明

  [添加]将选择的一个阀门仪表添加到序列中。
  [上移]将选中的组合序列中排序提前。
  [下移]将选中的组合序列中排序延后。
  [删除]将选中的组合序列中设备删除。
  [添加组合]将组合序列中的设备按[名称]添加到阀门组合中以供选择。
  [删除组合]删除阀门组合中选择的设备。
  [修改组合]修改某组合阀中的设备序列。
