2.1.13 导入底图
将本地的DWG图纸导入到工程环境中，根据需求可在不同的视图对其进行参照，参照的CAD可作为底图辅助建模，支持通过底图管理工具对CAD图纸进行管理。
操作步骤：

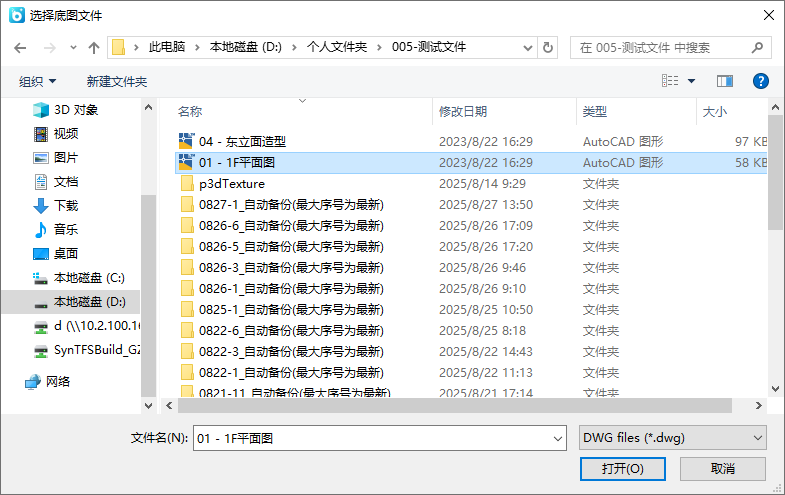

- 左键单击工具菜单，激活工具。弹出【选择底图文件】对话框，如图1所示。
图1

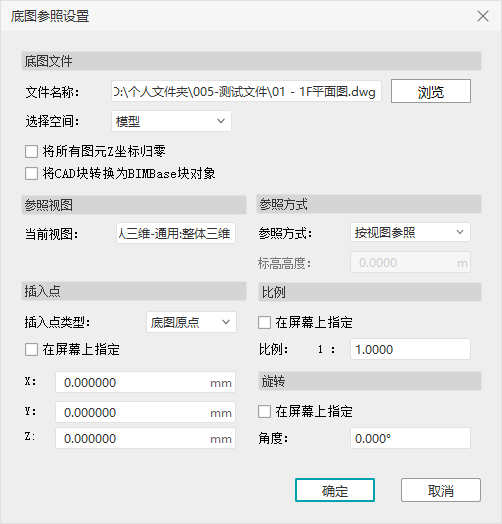

- 选定底图文件，点击“打开”，弹出【底图参照设置】对话框，如图2所示；设置好参照条件后，点击“确定”即可将底图文件参照到对应视图里；
图2
- 设置说明：
- 选择空间：可以选择导入cad文件的模型空间或布局空间；
- 将所有图元Z坐标归零：可以将cad文件中所有图元对象的Z坐标值归零处理；即所有图元对象都会限制在Z坐标为0的平面上；
- 将cad块转换为BIMBase块对象：可以将cad文件中的块对象转化成BIMBase的块对象；
- 参照视图：显示cad文件即将参照的视图对象；
- 参照方式：可选择按楼层参照、按标高参照、按工作平面参照等方式，将选中的底图参照到对应的位置。其中，按工作平面参照需要先开启工作平面，才可以选择该参照方式；
- 插入点：可以输入插入点坐标或手动在视口中指定插入点，将底图参照到插入点位置；其中插入点类型分为两种，一是底图原点（即底图局部系原点），二是底图中心（即底图最小包围盒底面矩形形心）；
- 比例：可以输入缩放比例或手动在视口中指定两点确定缩放比例；
- 旋转：可以输入旋转角度或手动在视口中指定旋转角度；
