5.3.1.6 角度标注

5.3.1.6角度标注

角度标注工具可以对角度数值进行标注。

绘制

指定三点

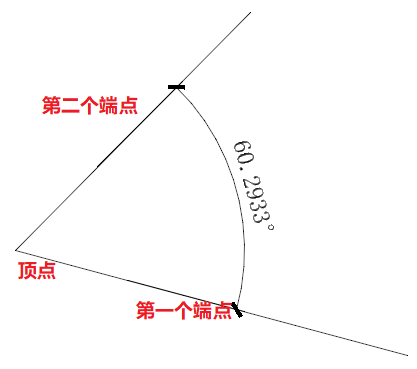

通过鼠标点击依次指定角的顶点、第一个端点、第二个端点，即可完成角度标注的绘制。

1. 指定角的顶点。
2. 指定角的第一个端点。
3. 指定角的第二个端点。

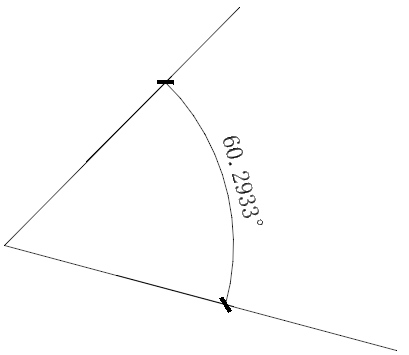

4. 光标移动指定标注尺寸线放置的位置。

选择对象

可以对指定弧线段快速形成角度标注。

1. 单击选择弧线段标注对象。
2. 光标移动指定标注尺寸线放置的位置。

样式预设与再编辑

预设面板：激活命令之后会在左侧展示预设面板，可以预先选择不同的样式类型再进行标注。
再编辑：单击选中线性标注对象，可以在属性面板中进行样式编辑。
