3.2.5 参照图元

在组件环境中布置特殊的参照点、参照线图元，使组件在专业设计软件中能更加灵活地应用。

参照点操作步骤

• 以“创建工艺配管设计软件使用的参数化H型钢梁组件，自定义其布置点”为例进行说明

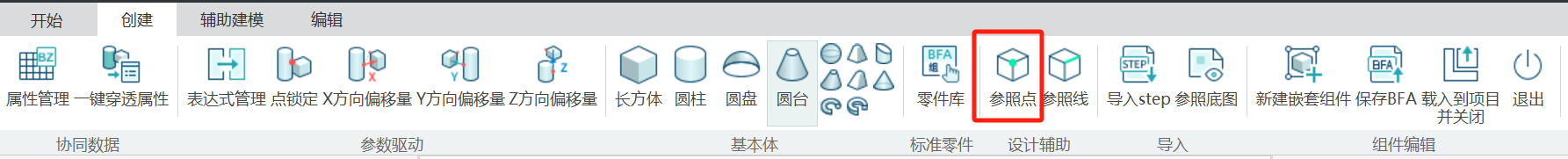

1. 选择建构筑物模板进入组件环境，点击菜单【参照点】按钮激活工具。

2. 鼠标移动到已经布置的构件上，出现其驱动点。

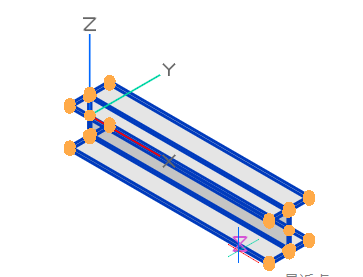

3. 单击鼠标左键即完成参照点布置。如单击位置在构件驱动点上，则自动绑定参照点与所选构件的点锁定定位驱动关系。例如单击在H型钢角点处的驱动点上，则无论H型钢如何改变尺寸，该参照点始终在其角点上。

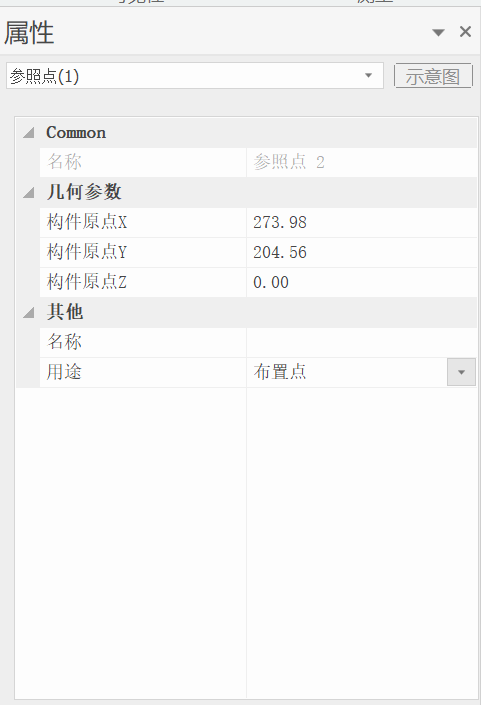

4. 选中参照点查看属性栏，“用途”条目的默认值是“布置点”。用途为布置点。该用途的参照点会作为该H型钢梁的布置点。

参照线操作步骤

只有参照线布置时指定的第1点可以与其他构件进行点锁定，第2点不可以。其余创建规则类似参照点。
