5.3.1.1线性标注

线性标注工具可以对两点连线进行水平或者垂直方向的投影距离标注。

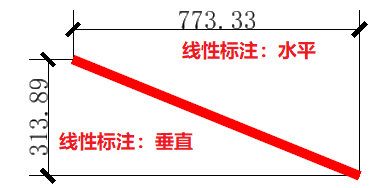

图5.3.1.1-1 线性标注

绘制


图5.3.1.1-2 抬头栏：绘制方式选择

指定起终点

通过鼠标点击依次指定标注起点和标注终点，即可完成线性标注的绘制。

  1. 指定起点。
  2. 指定终点。
  3. 光标移动指定标注尺寸线放置的位置。
选择对象

可以对指定线段快速形成尺寸标注，目前选择对象时只支持独立线段。

  1. 单击选择标注对象。
  2. 光标移动指定标注尺寸线放置的位置。

标注方向选择


图5.3.1.1-3 抬头栏：方向选择

自由

根据光标移动的位置可以自由变换水平标注或者垂直标注状态。

水平

标注两点连线在水平方向的投影尺寸。


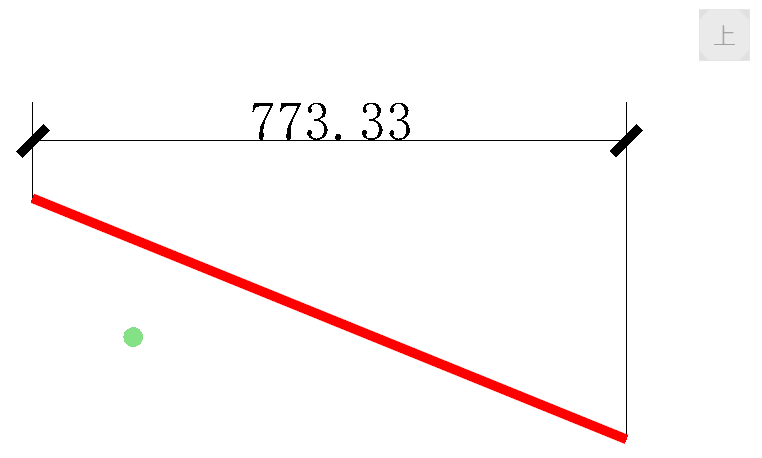

图5.3.1.1-4 水平

垂直

标注两点连线在垂直方向的投影尺寸。

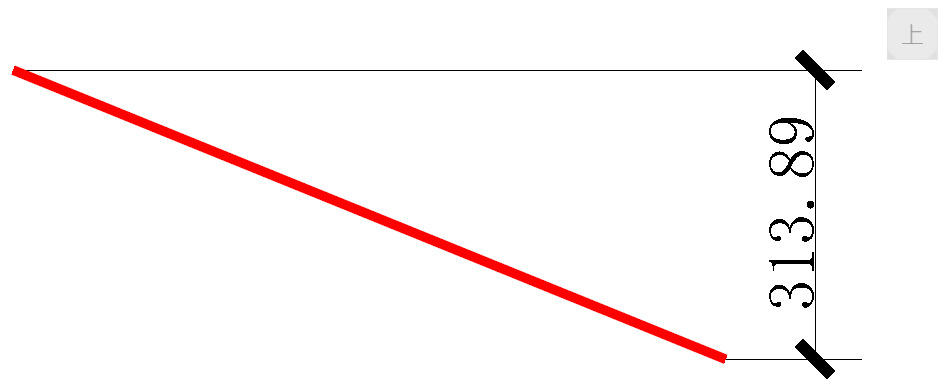

图5.3.1.1-5 垂直

样式预设与再编辑

预设面板：激活命令之后会在左侧展示预设面板，可以预先选择不同的样式类型再进行标注。
再编辑：单击选中线性标注对象，可以在属性面板中进行样式编辑。
