5.3.1.4 半径标注

5.3.1.4半径标注

半径标注工具可以对半径数值进行标注。

绘制

通过鼠标选中一个圆或者圆弧，再通过鼠标点击选择标注终点即可完成。

1. 选中圆/圆弧。
2. 指定绘制终点。
3. 右键退出绘制

标注样式选择

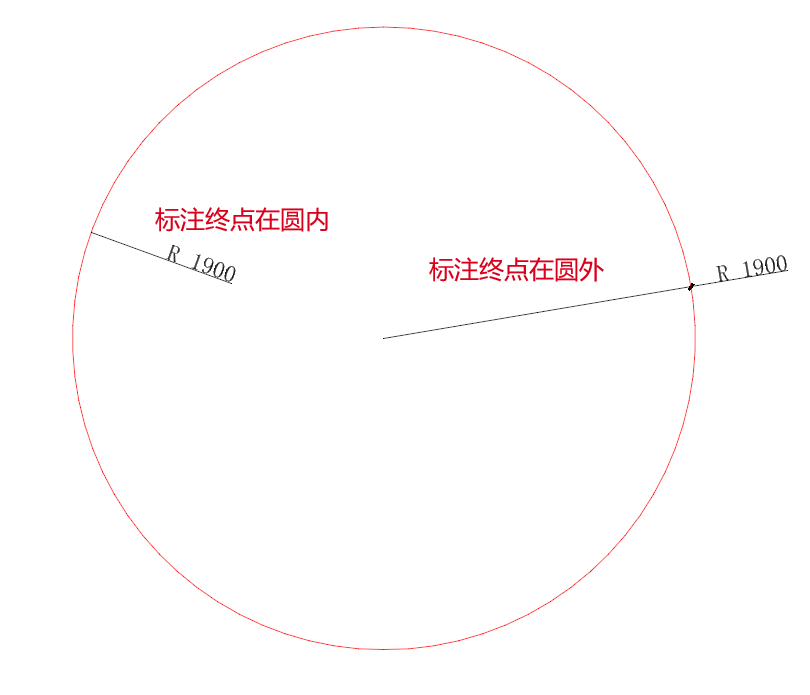

标注时，标注样式会根据标注终点在圆内还是圆外而发生改变，具体效果见图5.3.1.3-1。

圆心标记

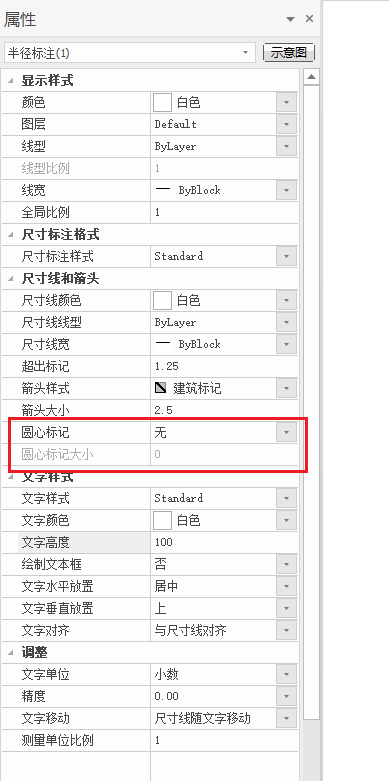

在半径标注完成后，选中半径标注可以在属性栏设置圆心标记，只有标注终点落在圆外的样式开启圆心标记才有效果；

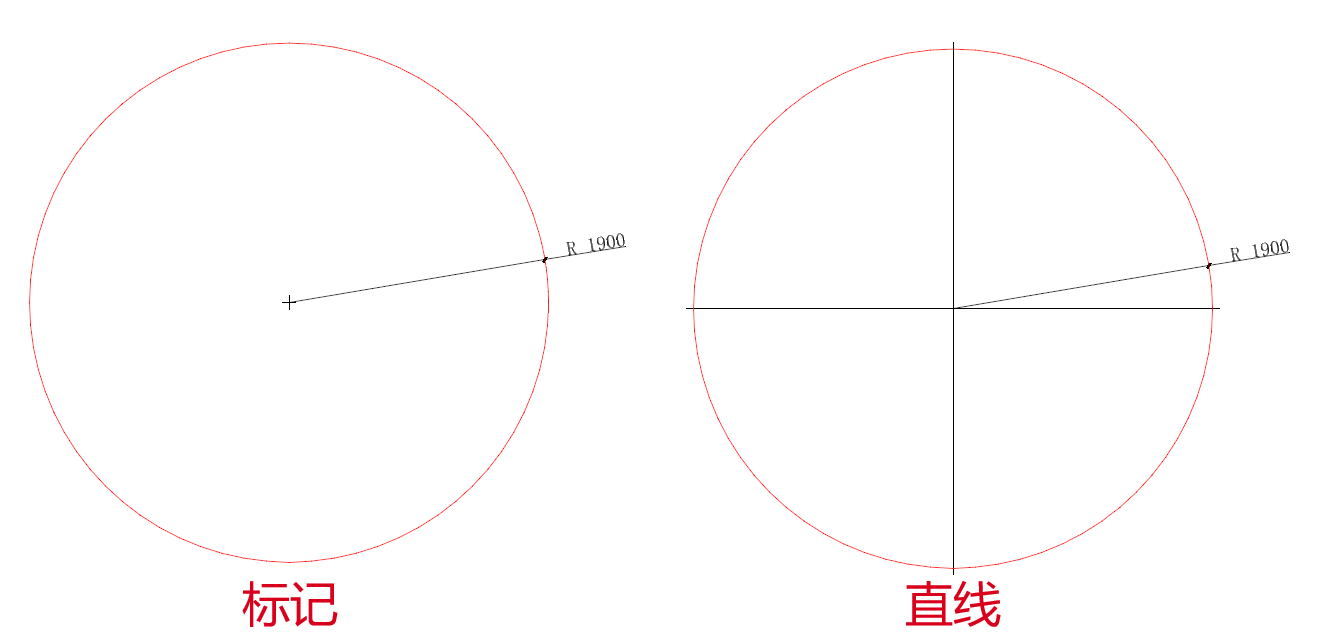

圆心标记有关闭、标记和直线三个选项，选择标记、直线视为开启圆形标记，效果如图5.3.1.3-3

样式预设与再编辑

预设面板：激活命令之后会在左侧展示预设面板，可以预先选择不同的样式类型再进行标注。
再编辑：单击选中线性标注对象，可以在属性面板中进行样式编辑。
