3.2.1 属性管理

本功能支持自定义BFA属性并进行统一管理。

操作步骤

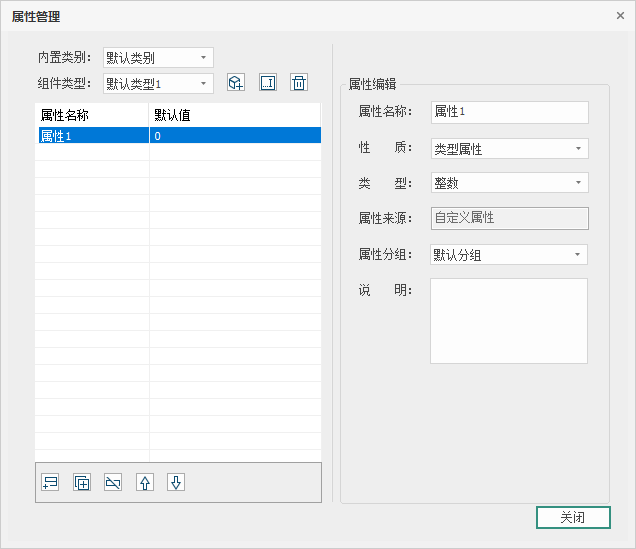

  1. 点击菜单【属性管理】按钮，弹窗“属性管理”对话框，如图3.1.1-6；对话框包括内置类别、组件类型、属性列表、属性编辑等；


图 3.2.1-1

功能详解

  • 内置类别：选项将决定该组件到专业软件布置时生成的业务构件类型。如选择实体支吊架，则将该组件布置到工艺配管专业后将转为支吊架构件。
  • 组件类型：一个组件可以设置多组属性值不同的组件类型；可通过下拉框进行选择交互，同时，组件类型支持新建、重命名、删除等操作；
  • 属性列表：以表格的形式对组件属性进行统一管理，支持新建属性、复制属性、删除属性和属性上下移动；另外，在工程场景中布置组件实例后，选定组件其属性栏中会显示“属性管理”中自定义的组件属性；同时，“属性管理”中的组件属性可以应用于参数驱动中；
  • 属性编辑：选定一条组件属性后，可以通过右侧属性编辑栏编辑该条属性的参数，包括属性名称、性质（类型属性、实例属性）、类型（整数、小数、文本、是否）、属性来源（自定义属性）、属性分组（默认分组）和说明等；对于枚举属性，可以编辑其枚举选项。
