4.1.7 圆形线

圆形线工具可以绘制圆形线框图元。

绘制

激活圆形线工具后，抬头栏可以选择绘制圆形线的方式：如图1


图1

1.【圆心-半径】绘制方式

  • 通过依次确定底面圆心、底面圆半径的方式完成圆形的绘制；

2.【圆心-直径】绘制方式

  • 通过依次确定底面圆心、底面圆直径的方式完成圆形的绘制；

3.【两点-直径】绘制方式

  • 通过依次确定底面圆直径的两个端点的方式完成圆形的绘制；

4.【两点-半径】绘制方式

  • 通过依次确定底面圆弧上的两点、底面圆半径的方式完成圆形的绘制；

注意事项：
（1）在绘制每一点时，可以通过鼠标交互或追踪器输入指定目标点；追踪器输入过程中模型视口中几何图形会实时刷新预览。另外，建模交互统一机制详见【4.0.2交互机制】；
（2）鼠标交互过程中通过快捷键【R】或【shift+R】可以旋转临时坐标系来改变绘图平面,旋转临时坐标系的机制详见【 4.0.1临时坐标系（详解）】。
（3）仅在第二点绘制时临时坐标系旋转生效，其他点绘制时旋转临时坐标系均不生效。

属性栏编辑

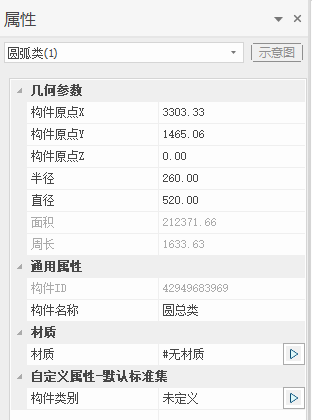

1.属性栏包含几何参数、通用属性、材质和自定义属性。如图2


图2

2.几何参数：

  • 构件原点XYZ坐标值：即圆形线实体坐标系原点坐标值，可以改变圆形线在空间中的位置；
  • 半径、顶面：可以调整圆形线的半径、直径大小；
  • 面积、周长：只读参数，显示当前圆形线的面积、周长信息；

3.通用属性、材质、自定义属性：

  • 通用属性、材质、自定义属性和【4.3.1 球】文档中的通用属性、材质和自定义属性的编辑行为一致；

夹点编辑

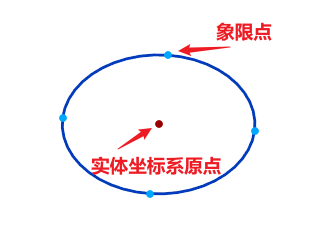

  • 选中绘制完成的圆形线会显示对应的可编辑的夹点，如图3
  • 实体坐标系原点：拖拽夹点或者追踪器面板输入可以移动圆形线的空间位置。
  • 象限点：拖拽夹点或者追踪器面板输入可以改变圆形线半径/直径参数。


图3
