5.3.8 属性文字

5.3.8属性文字

属性文字工具可以用来定义一些特殊的属性文字字段，这些字段可以在单击选中图块且并未进入块编辑器环境的时候进行属性文字参数值的输入，一个图块中的同一个属性文字在布置的多个块实例中可以分别输入不同的文字内容，且并不影响图块原型。

快速绘制

1. 启动命令。
2. 绘制属性文字的范围框（通过矩形范围框的对角点绘制）。
3. 在弹出的属性文字编辑器面板中快速录入属性文字标记名称。
4. 点击确定后即可完成属性文字的布置。

编辑

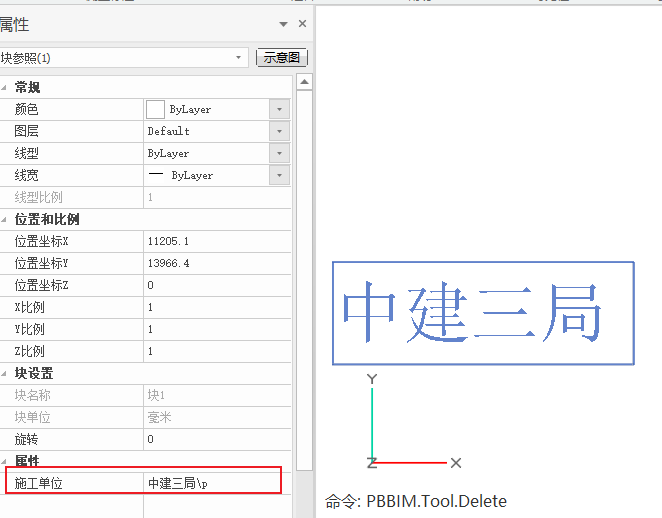

1. 单击选中属性文字对象，可以在属性面板中进行样式编辑，包括属性文字定义的标记/提示/值等参数设置。
2. 双击属性文字对象，可以在弹出的【编辑属性定义】面板中进行属性定义编辑，包括标记/提示/值等参数设置。

属性文字的特殊参数介绍

本部分重点介绍属性文字区别于普通文字的特殊属性字段的含义，与普通文字的属性字段相同的就不再重复介绍。

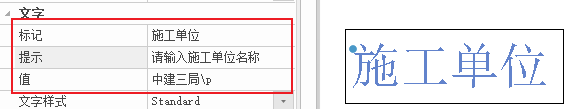

文字

1. 标记：该属性文字在块编辑环境内的名称显示。如“施工单位”

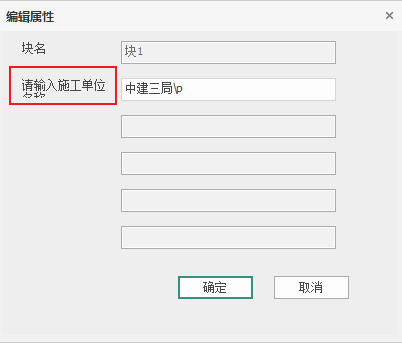

2. 提示：在布置图块实例的时候弹出属性文字的输入提示面板时，对该字段需要输入的内容的提示。如“请输入施工单位名称”
3. 值：在布置图块实例的时候如果没有手动输入新的属性文字内容，布置下去的默认值显示。如“中建三局”、

模式设置

1. 不可见：控制属性文字随图块布置之后是否可见。
2. 固定：将属性文字都按照固定的参数值显示（按照标记字段值），不允许修改属性文字的值。
3. 预设：按照预设的属性文字值布置，不会再弹出编辑属性提示框。
4. 文字加框：控制该属性文字是否需要加框。
