5.3.7 变更云线

5.3.7变更云线

变更云线工具可以用来在图纸中绘制云线标注。

绘制

启动命令。
视口中交互绘制云线的区域和形状。（按照选择的绘制方式）
完成云线绘制。

样式预设与再编辑

预设面板：激活命令之后会在左侧展示预设面板，可以在绘制前预先设置一些云线信息。
再编辑：单击选中云线标注对象，可以在属性面板中进行样式编辑。

云线工具类型

云线：只有云线框，没有任何标记和注释文字内容。

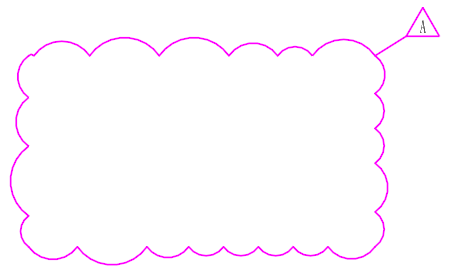

云线带标记：云线框上带有一个标记符号，比如用来标记版次信息。

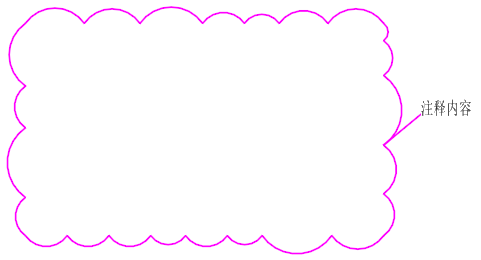

云线带注释：云线框上带有一段文字内容注释，比如用来标记当前云线的注释内容。

绘制方式选择

矩形绘制云线：按照矩形的绘制方式绘制范围框为矩形的云线。
多边形绘制云线：按照多边形的绘制方式绘制范围框为多边形的云线。
拾取闭合曲线绘制云线：拾取一个闭合曲线轮廓，基于该轮廓生成云线。
