5.3.1.3连续标注

连续标注工具可以对连续的多段距离进行标注。

绘制

通过鼠标点击依次指定多个点，即可完成连续的线性标注绘制。

  1. 指定起点。
  2. 指定下一点。
  3. 光标移动指定标注尺寸线放置的位置。
  4. 继续依次指定其他标注点。
  5. 右键结束绘制。

标注方向选择


图5.3.1.3-1 抬头栏：方向选择

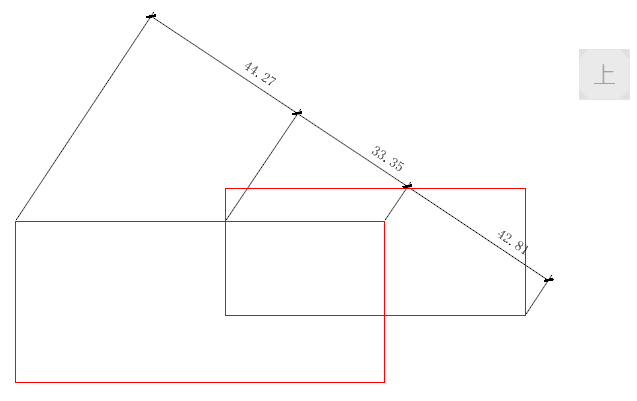

自由

连续标注时以第一点和第二点连线的最短直线距离方向为整体标注方向连续标注多段距离。


图5.3.1.3-2 自由

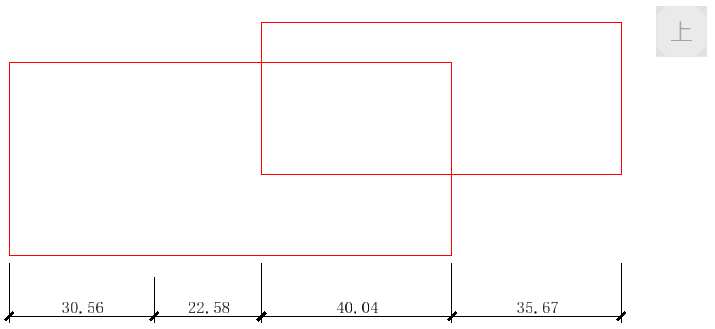

水平

标注水平方向的投影尺寸。


图5.3.1.3-3 水平

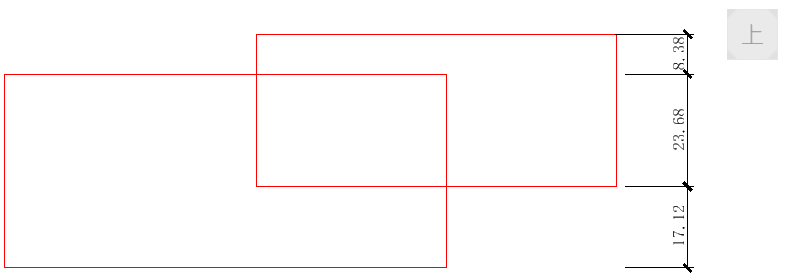

垂直

标注垂直方向的投影尺寸。


图5.3.1.3-4 垂直

样式预设与再编辑

预设面板：激活命令之后会在左侧展示预设面板，可以预先选择不同的样式类型再进行标注。
再编辑：单击选中线性标注对象，可以在属性面板中进行样式编辑。
