5.3.1.2 对齐标注

5.3.1.2对齐标注

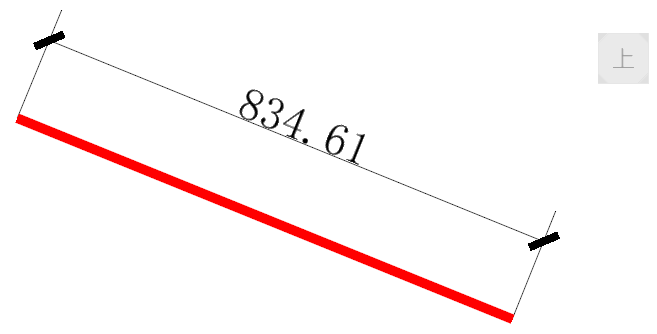

对齐标注工具可以按照两点连线的最短距离进行标注。

绘制

指定起终点

通过鼠标点击依次指定标注起点和标注终点，即可完成对齐标注的绘制。

1. 指定起点。
2. 指定终点。
3. 光标移动指定标注尺寸线放置的位置。

选择对象

可以对指定线段快速形成尺寸标注，目前选择对象时只支持独立线段。

1. 单击选择标注对象。
2. 光标移动指定标注尺寸线放置的位置。

样式预设与再编辑

预设面板：激活命令之后会在左侧展示预设面板，可以预先选择不同的样式类型再进行标注。
再编辑：单击选中线性标注对象，可以在属性面板中进行样式编辑。
