3.2.4定位关系创建工具

3.2.4 定位关系创建工具

本功能支持创建两个构件在空间定位上的约束关系，空间定位关系创建后，根据约束关系可以限制或驱动构件在空间中位置的改变。

操作步骤

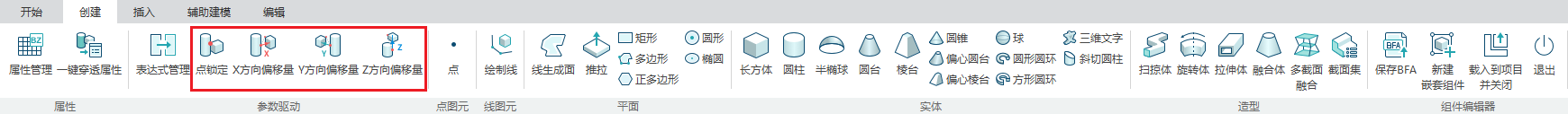

1. 点击菜单【点锁定/X方向偏移量/Y方向偏移量/Z方向偏移量】按钮，激活对话框。

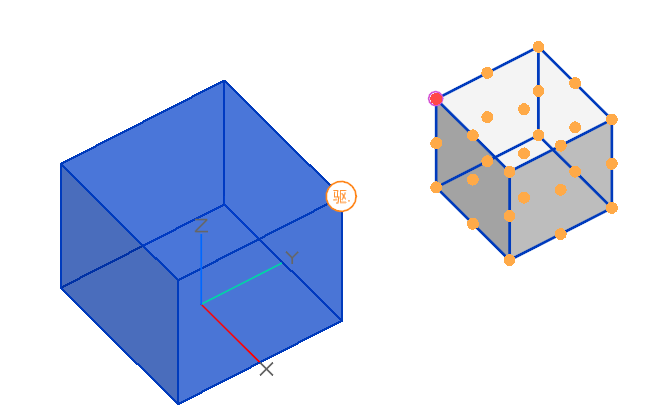

图 3.2.4-1

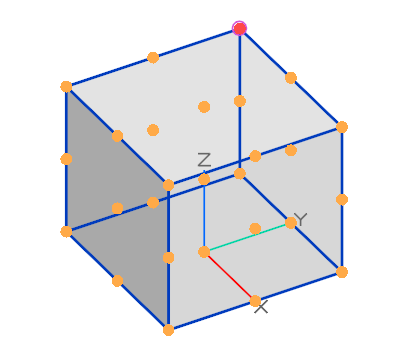

2. 移动鼠标，鼠标单击选择驱动点。

3. 移动鼠标，和步骤二相同，鼠标单击选择驱动点（在空间定位关系中可称谓随动点）

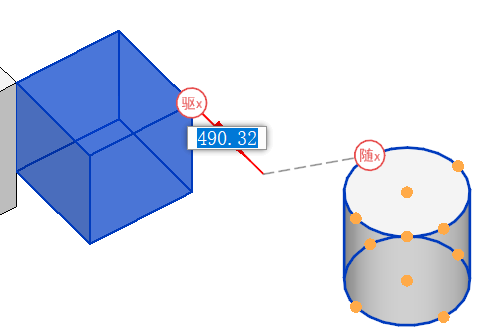

4. 若是【X/Y/Z方向偏移量】，在选择了随动点后需要输入偏移量的具体数值，完成后回车完成创建。

其他操作

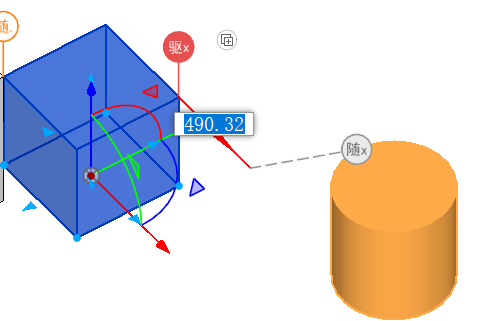

修改X/Y/Z偏移量

1. 点击选择构件；
2. 点击驱动关系图标；

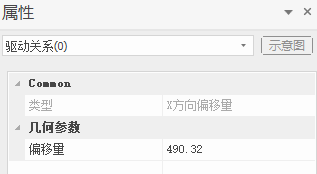

3. 在属性栏中修改【偏移量】数值；或者双击驱动关系的数值激活输入框；

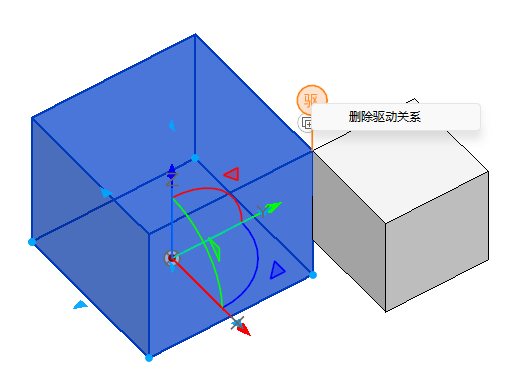

删除驱动关系

1. 点击选择构件；
2. 鼠标移动拾取驱动关系图标；
3. 单击鼠标右键，单击【删除驱动关系】

注释

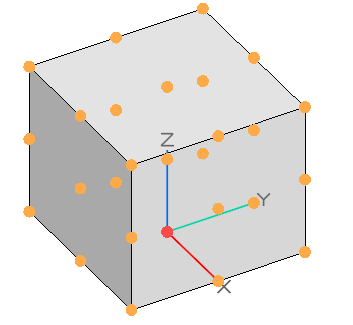

• 驱动点：所有驱动点的统称，包括已创建驱动关系和未创建驱动关系的所有驱动点。程序预定义基本体上的一些特征点为驱动点。在创建空间定位关系时，只能选择构件上的驱动点进行创建。
• 驱动点（已创建的空间定位关系中的）：指的是在空间定位关系中属于主动方的驱动点。
• 随动点：指的是空间定位关系中属于被动方的驱动点。

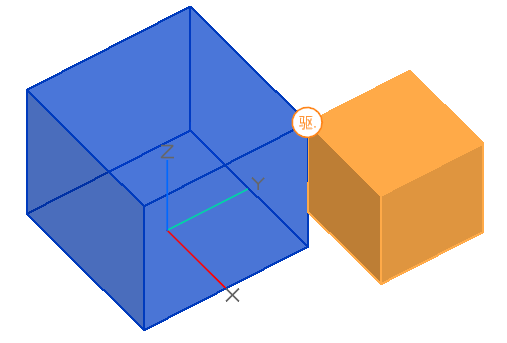

• 点锁定：把两个点完全锁定，包含XYZ三个方向的约束
• X方向偏移量：只约束两个点在X方向上的位置关系。Y和Z方向无约束。
• Y方向偏移量：只约束两个点在Y方向上的位置关系。X和Z方向无约束。
• Z方向偏移量：只约束两个点在Z方向上的位置关系。X和Y方向无约束。
