6.1.5.2 主接线设计

用于主接线图例符号存储管理及绘制编辑。
操作说明：
（1）在主接线菜单栏下，点击“主接线”功能按钮，激活命令，进入主接线设计环境；

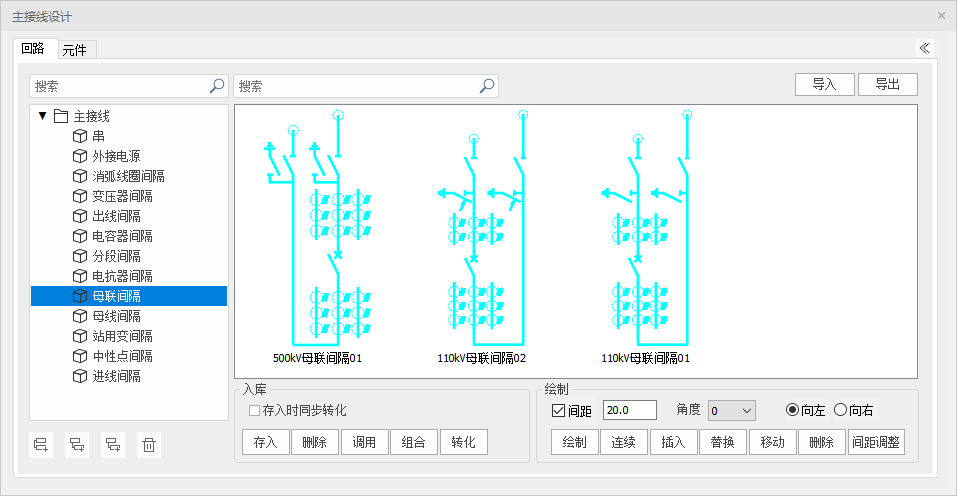

（2）点击“主接线设计”功能按钮，激活命令，视口弹出以下对话框；

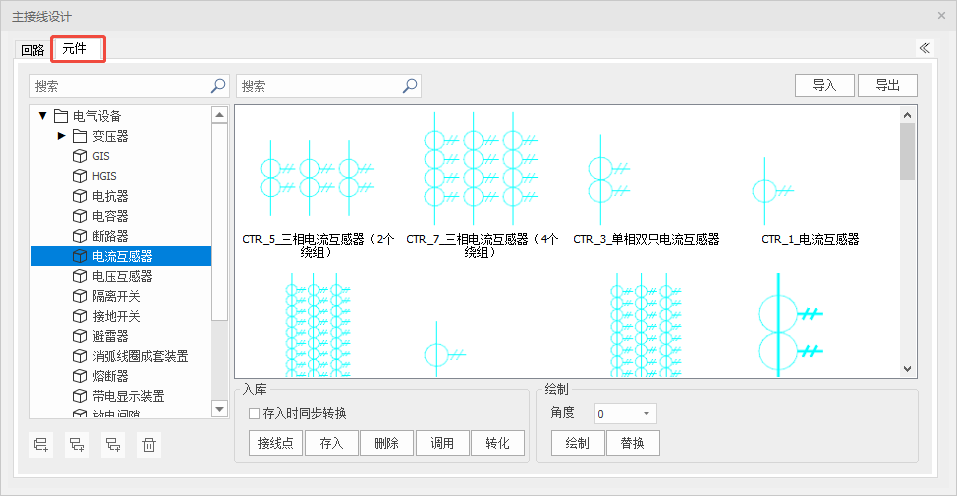

（3-1）首先进行设备元件扩充及绘制操作，点击“元件”页签，切换至设备元件图例符号管理及绘制对话框；

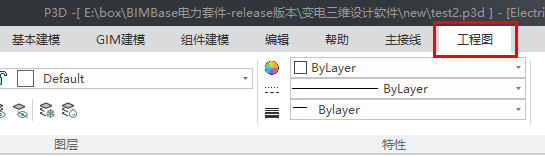

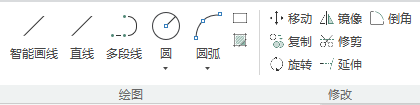

（3-2）菜单面板切换到工程图菜单栏下，使用工程图菜单栏下的绘制功能绘制设备元件图例元素；

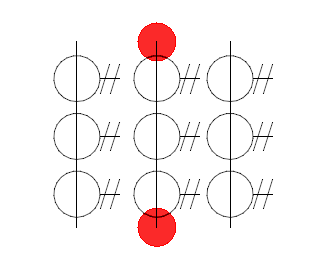

（3-3）点击“连接点”按钮布置图例符号的接线位置；

（3-4）选择图例符号的分类节点，点击“存入”按钮，框选要存入的图例元素(工程图线段等图素)，右键确认，选择图例符号的插入点，弹出图例符号命名对话框；

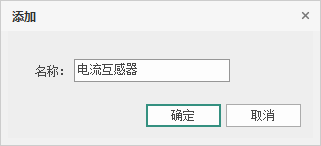

（3-5）输入图例符号的名称（名称不允许重名），点击确定完成图例符号的扩充入库；
（3-6）删除过程只需选择要删除的图例符号，点击“删除”按钮，即可完成图例符号的删除操作；
（3-7）“调用”按钮，可以复用图例符号库中的图例符号，放置于图面变为图例元素(工程图线段等图素)，进行编辑修改扩充为新的图例符号；
（3-8）“转化”按钮，可以将图面中的图例符号(工程图线段等图素)，直接原位转化为主接线图例符号；
（3-9）“入库时同步转化”按钮，可以在图例符号操作入库的同时，将图面中的图例符号(工程图线段等图素)，直接原位转化为主接线图例符号；

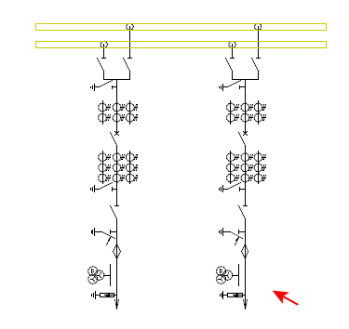

（3-10）设备元件图例符号入库后，可以设定元件绘制角度，通过“绘制”功能直接绘制设备元件图例符号来拼接间隔回路(在下面的间隔图例库扩充中进一步讲解)，也可以对已绘制间隔回路中的设备元件图例符号进行替换操作；

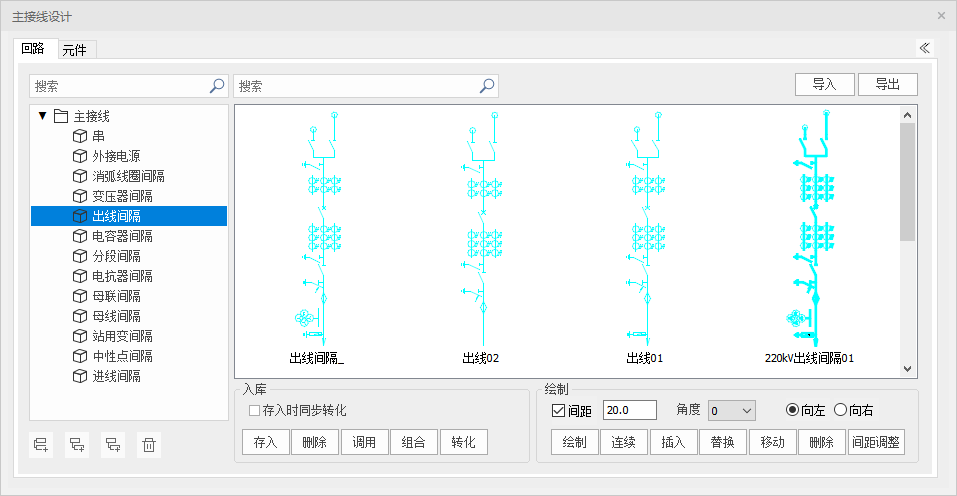

（4-1）下面进行间隔回路扩充及绘制操作，点击“回路”页签，切换至间隔回路图例符号管理及绘制对话框；

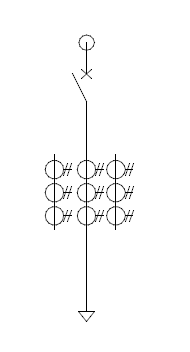

（4-2）在“元件”页签绘制间隔中的设备元件图例符号，用工程图中直线绘制设备间的接线（若间隔回路需要自动绘制母线段，则需要绘制母线符号）（设备与设备符号间要且仅要一根直线连接：即一根直线不可跨越两个设备符号，两个设备符号间也不可绘制多条直线）；

（4-3）可以设定间隔回路内的组合成套设备，通过“组合”按钮，选择回路内组成成套设备的设备元件符号，右键设定成套设备插入点、类型及名称，即可完成组合成套设备定义（注意组合设备内不可存在断点）；组合设备可重复设定，若和之前定义的组合设备有元件交叉，则新组合覆盖旧组合；
（4-4）点击“存入”按钮，框选需要存入的间隔图例(元件符号及工程图线段等图素)，右键确认，设定间隔名称，完成间隔图例符号入库；

（4-5）删除过程只需选择要删除的图例符号，点击“删除”按钮，即可完成图例符号的删除操作；
（4-6）“调用”按钮，可以复用图例符号库中的元素，来编辑修改扩充为新的图例符号；
（4-7）“组合”按钮可以设定间隔回路中的组合设备；
（4-8）“转化”按钮，可以将图面中的图例符号(元件符号及工程图线段等图素)，直接原位转化为主接线间隔回路图例符号；
（4-9）“入库时同步转化”按钮，可以在间隔回路图例符号操作入库的同时，将图面中的图例符号(元件符号及工程图线段等图素)，直接原位转化为主接线间隔回路图例符号；

（5）“导入/导出”按钮可以按照节点将选择节点所有的图例符号由本地入库/下载到本地（svg格式）；

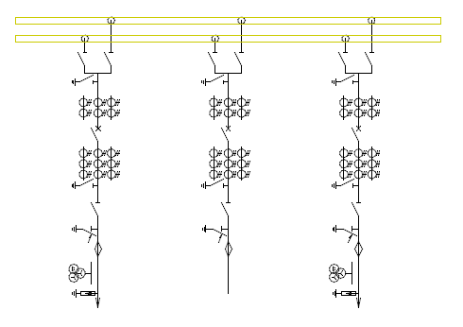

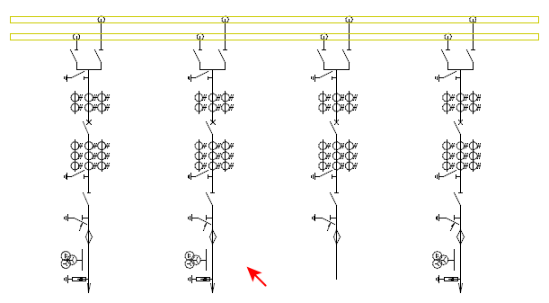

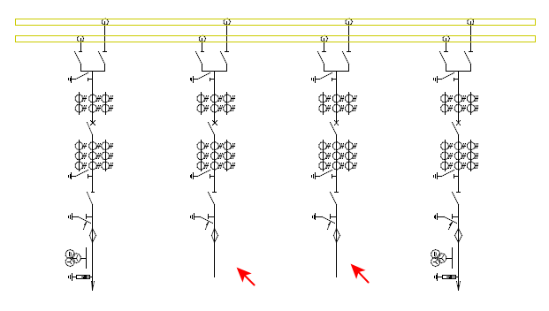

（6-1）前期准备工作都完成后，即可进行主接线设计，通过“回路”页签绘制栏内的功能按钮，绘制编辑主接线间隔回路图例符号；具体功能介绍如下：点击“回路”页签；
