6.3.10.3 设备编码布置

  本功能用于将电缆清册中的起终点设备布置到视图空间中；

操作说明：

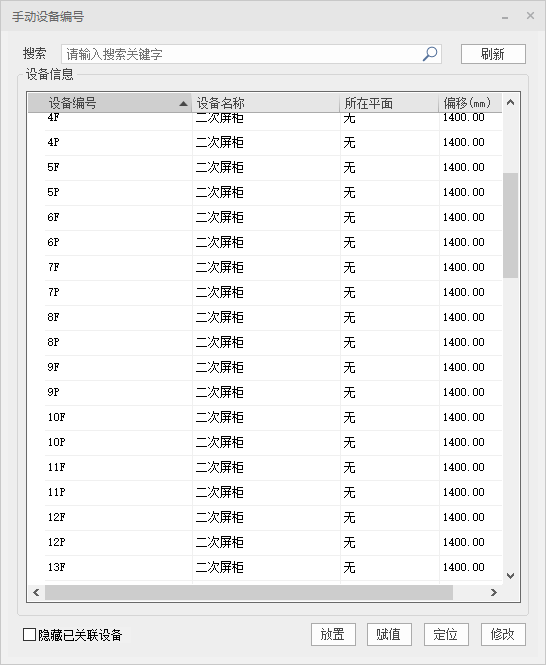

  （1）点击设备编码布置按钮，弹出如下对话框：

  （2）对话框中单选或多选条目后，点击放置/赋值；

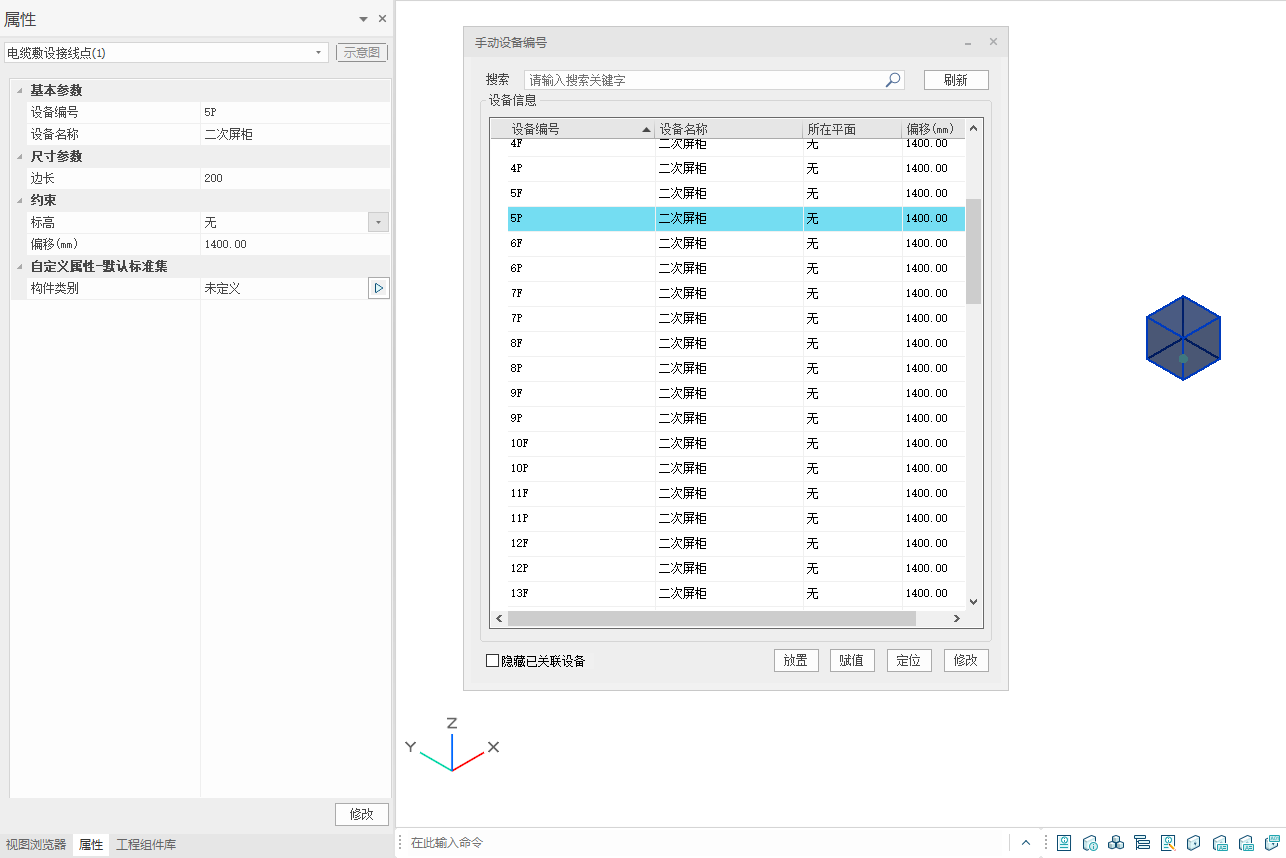

  （3）在视图空间中选择放置位置，即完成电缆敷设设备接线点的放置或赋值。

功能说明：

• 搜索：可任意输入，实现电缆清册设备的搜索筛选。
• 刷新：用于将当前列表与视图空间的数据进行同步；将已完成的设备编号用淡蓝色进行区分；若查询到项目中同一个设备编号出现多次，则给出重复次数的提示。
• 放置：选择需要放置的设备编号，然后点击放置，开始放置电缆敷设接线点模型；多选时弹出title栏，可以选择3种放置方式

  • 逐个放置：鼠标左键逐个点击放置位置，逐个放置接线点模型；
  • 批量放置：鼠标左键点击两点，在两点之间等间距放置接线点模型；
  • 多重放置：鼠标左键点击一点，将所有编号放置到同一个接线点模型中
• 赋值：选择需要赋值的设备编号，然后点击赋值，开始对已放置的电缆敷设接线点模型赋值；多选时弹出title栏，可以选择3种赋值方式；可选择替换赋值或追加赋值。

  • 逐个赋值：鼠标左键逐个点击接线点模型；
  • 按方向赋值：框选需要赋值的接线点模型，鼠标左键点击两点确认方向，按照指定方向依次赋值；
  • 多重赋值：鼠标左键选择一个接线点模型，将所有编号赋予同一个模型；
• 定位：单选或多选设备编号，点击定位，软件自动将选中设备编号对应的设备居中显示；
• 修改：将在列表中对所在平面及偏移所做的修改，同步刷新到项目中的设备上；
• 隐藏已关联设备：可隐藏已布置在视图空间中的设备编号条目。

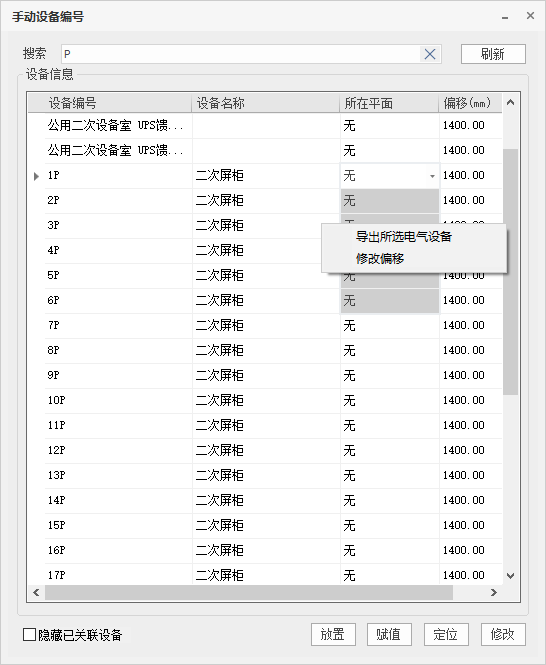

• 右键菜单：右键包含两个功能，1是将当前对话框显示的列表导出为Excel表格；2是批量修改所选设备的所在平面及偏移。
