6.5.3.11 模块标注

  模块标注用于标注多个电气设备。可以选择多个电气设备并输入需要标注的名称，通过大括号进行模块标注。
操作说明：

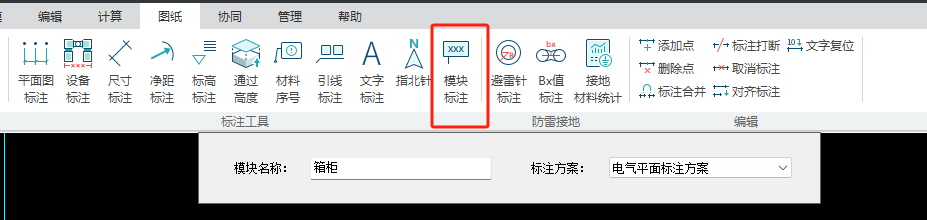

  （1）打开标注工具-【模块标注】

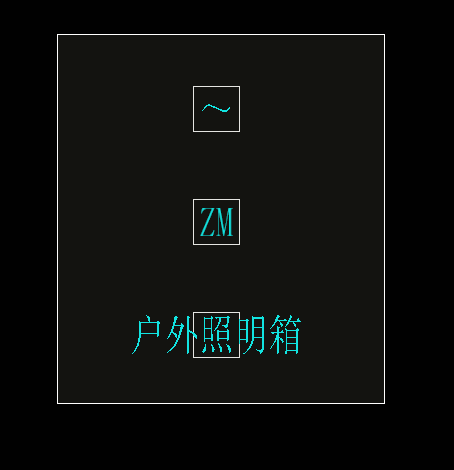

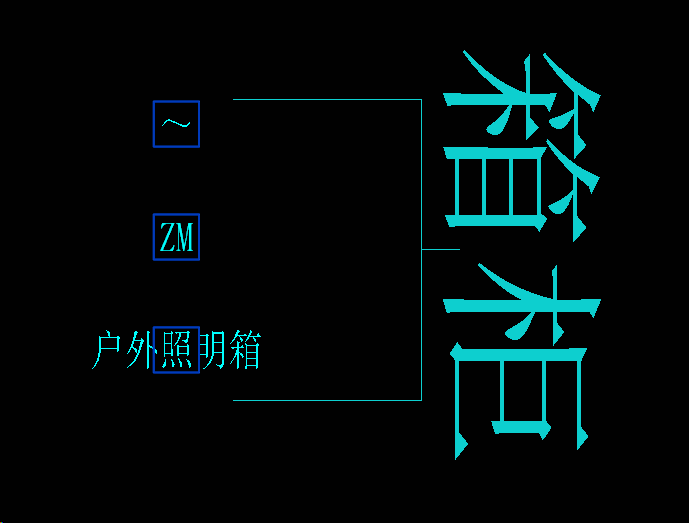

  ·模块名称：手动输入需要标注的模块名称   ·标注方案：选择标准样式   （2）在图纸中标注   ·完成上述操作后拖动右键，框选需要标注的设备   ·框选完成后，拖动鼠标可在设备的四个方向进行标注，选择合适的方向点击右键确定标注
