6.3.1.3 电缆复制

  可完成一整段电缆的复制。
操作说明：

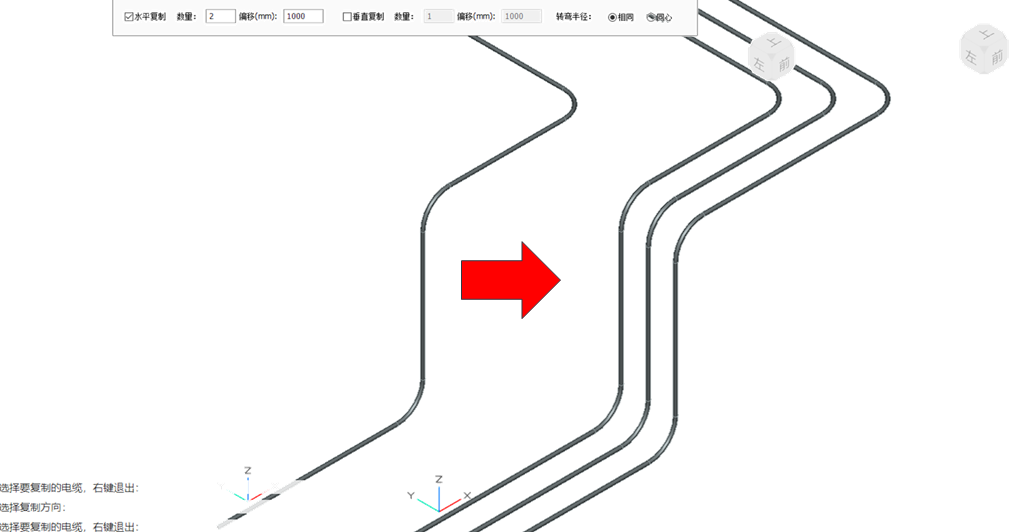

  （1）在电缆绘制菜单栏下，点击“电缆复制”功能按钮，激活命令
  （2）复制方向、数量及偏移距离，设定转弯半径；

  （3）点击任意直线段电缆，选择方向，自动完成电缆复制

参数说明：

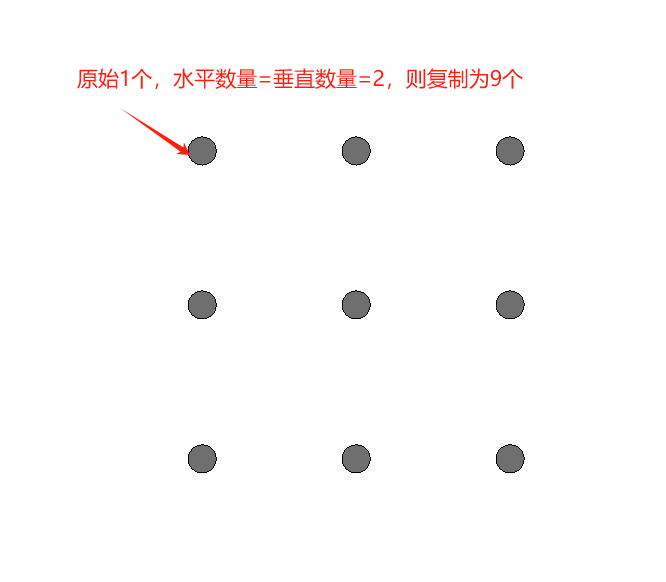

• 水平复制/垂直复制：勾选任一项则表示电缆将在水平或垂直方向复制；若两项全部勾选，则表示按方阵进行复制；如下图：

• 数量：代表复制的个数；例如原来为1个，数量为2时，则单次水平复制完成后数量共计为3个。
• 偏移：代表复制的电缆与原电缆的间距。

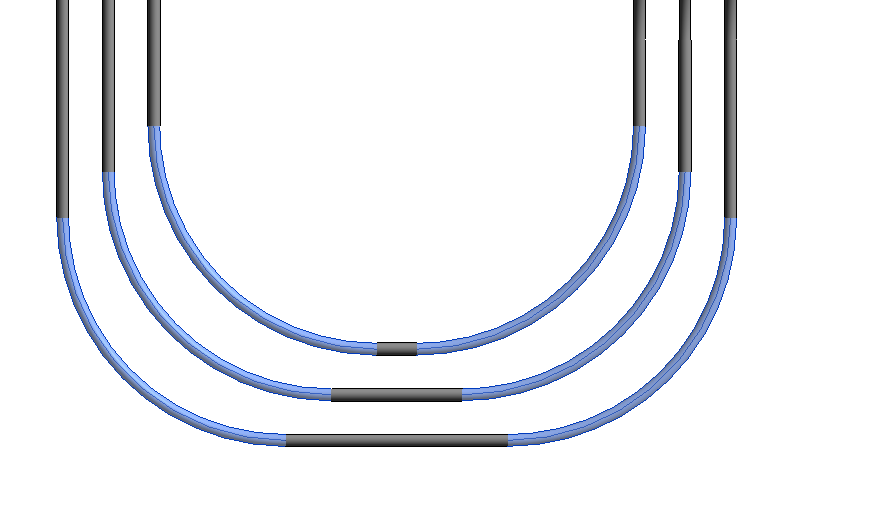

• 转弯半径：相同时如下图

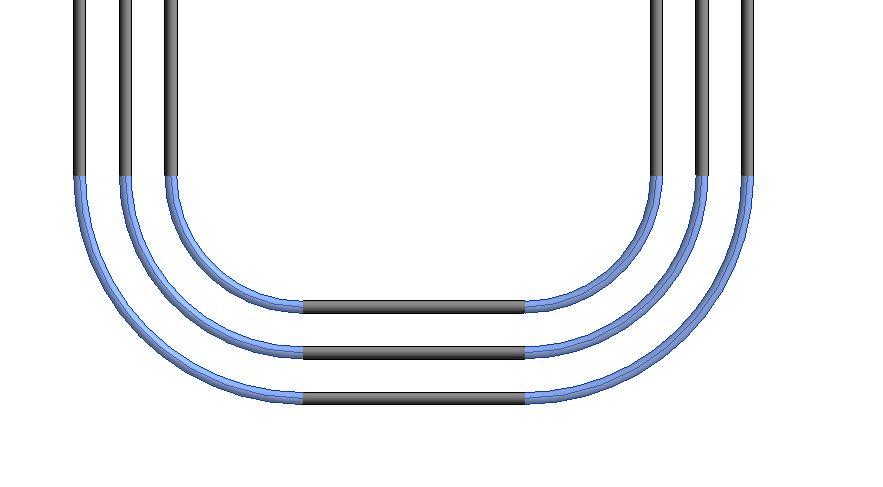

同心如下图：
