8.1.2.1 导入GIM工程（单机）

  可导入国网、南网、行标GIM文件解析为GIM格式三维工程模型。

操作步骤：
  （1）<GIM工程导入>对话框说明：

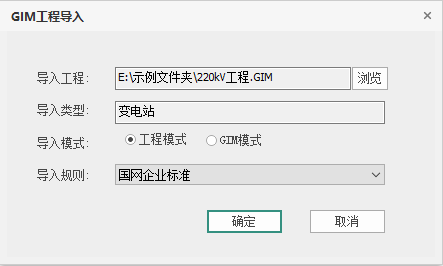

  点击导入GIM工程按钮，弹出“GIM工程导入”对话框，包括选择GIM文件、导入类型、导入模式和导入规则设置（导入模式、导入规则单机版不生效）等功能。如图所示：

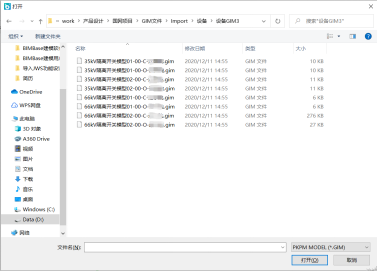

  点击浏览，会弹出选择并打开GIM文件的对话框。点击所需导入的.gim格式的工程或设备文件，点击“打开”，会返回到“导入GIM文件”对话框，此时“导入工程”显示导入的文件名称及该文件所在的路径地址。

   “导入类型”自动读取GIM文件头的内容显示“变电站（换流站）”、“架空线路”、“电缆线路”三种类型之一。目前仅支持导入“变电站（换流站）”工程，“架空线路”、“电缆线路”暂不支持，当选择的GIM文件类型为“架空线路”或“电缆线路”时，会提示如下对话框：

  当导入类型是变电站（换流站）时，GIM编辑模式导入后工程层级结构不可变动，以设备为基本单位，显示为多个组件，其相关属性均可以在属性面板中进行显示及再编辑；
  （2）文件头预览：
  点击“确定”按钮，弹出GIM文件文件头信息对话框：

  （3）点击“继续导入”，继续导入流程；点击“退出”，则退出导入操作。
  （4）导入过程进度条及相关弹窗提示：
  导入工程文件的过程中会分别提示解压、读取、链接层级和实例化部件及个数。如图所示：

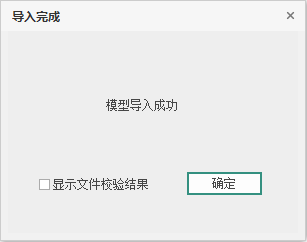

  在导入完成后，会提示导入完成弹窗，如下图所示。如果不勾选“显示文件校验结果”直接点击确定，则完成导入并退出。

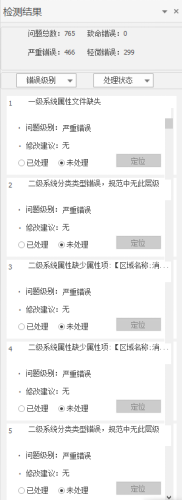

  如果勾选“显示文件校验结果”按钮之后确定，则会打开校验结果的对话框。可以通过查询功能，通过输入关键字的方式对错误进行搜索；也可以通过指定错误类型，对错误列表进行筛选。如图所示；
