6.1.9.3 导出、导入、下载逻辑图形

  用于将主接线设计内容导出为移交规范要求逻辑文件。
  操作说明：

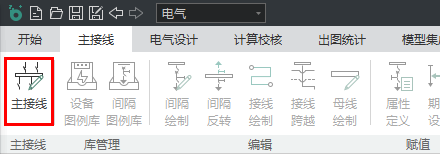

  （1）在主接线菜单栏下，点击“主接线”功能按钮，激活命令，进入主接线设计环境；

  （2）点击“导出逻辑图形”功能按钮，激活命令，选择本地存储路径，程序会将当前视图中的主接线内容导出为逻辑图形文件XXX.sld和逻辑关系文件XXX.std，导出同时同步上传服务器；

  （3）点击“导入逻辑图形”功能按钮，激活命令，选择本地存储逻辑图形文件XXX.sld和逻辑关系文件XXX.std，程序会将主接线内容还原在当前视图；

  （4）点击“下载逻辑图形”功能按钮，激活命令，选择本地存储路径，程序会将服务端存放的逻辑图形文件XXX.sld和逻辑关系文件XXX.std下载到本地。

  （5）注意：导出GIM文件前需执行“导出逻辑图形”功能，执行后导出gim文件会自动将主接线逻辑图形文件附加在gim文件中。
