6.2.4.3 避雷带绘制

  用于绘制屋顶避雷带。
操作说明：

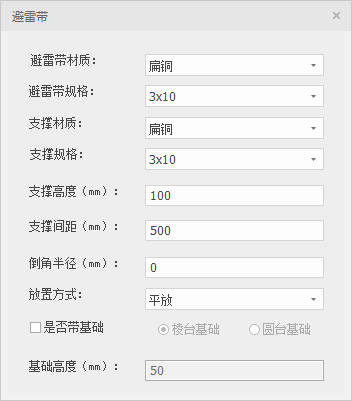

  （1）在防雷接地菜单栏下，点击“避雷带绘制”功能按钮，激活命令，视口弹出以下对话框以及绘制方式抬头栏：

  （2）设定避雷带参数及基础参数(如有)

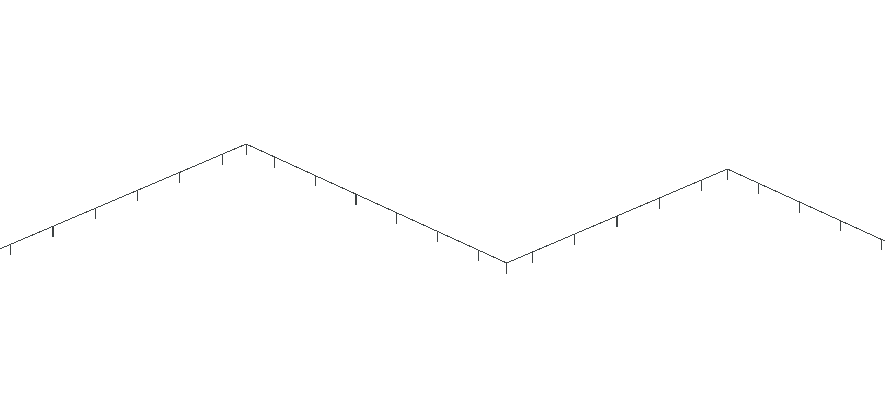

  （3）自由绘制：视口内连续点击即可完成避雷带绘制；

  （4）沿面绘制：选择绘制形式(直线，矩形，多边形)，视口内选择面绘制直线段避雷带、矩形避雷带及多边形避雷带，绘制操作均基于选择面，其中矩形绘制为三点绘制形式；

  （5）打断：可以将一整根避雷带拆分为两段；

  注：避雷带绘制后，为便于避雷带的选择，单段避雷带和支撑默认成组，若编辑单段避雷带内的模型，可以通过暂停组进行，编辑完成后再开始组；
