6.3.1.4 电缆调整

  可对已绘制完成的电缆，进行单侧或双侧的水平偏移或垂直升降。
操作说明：
  （1）在电缆绘制菜单栏下，点击“电缆调整”功能按钮，激活命令
  （2）支持设定调整方向、调整距离、调整角度、转弯半径、调整方式，以及同组是否一起调整；

  （3）在任意直线段电缆上选取两点后，选择第三点确定方向和距离，完成电缆调整

参数说明：

• 调整方向：水平偏移表示在所选直线段电缆的平面中进行偏移，通常不改变Z方向偏移；（若选择垂直段电缆进行水平偏移，则会联合上一段电缆形成的平面，确定水平偏移方向）；垂直升降表示在所选直线段电缆的平面的法向进行偏移，通常用于修改Z偏移。
• 调整距离：勾选调整距离时，可在对话框中指定偏移的长度；不勾选时，则在选择调整的第三点时根据鼠标拖动确定调整方向和距离。
• 调整角度：确定偏移后的转弯角度。
• 转弯半径：确定偏移点转角的半径。

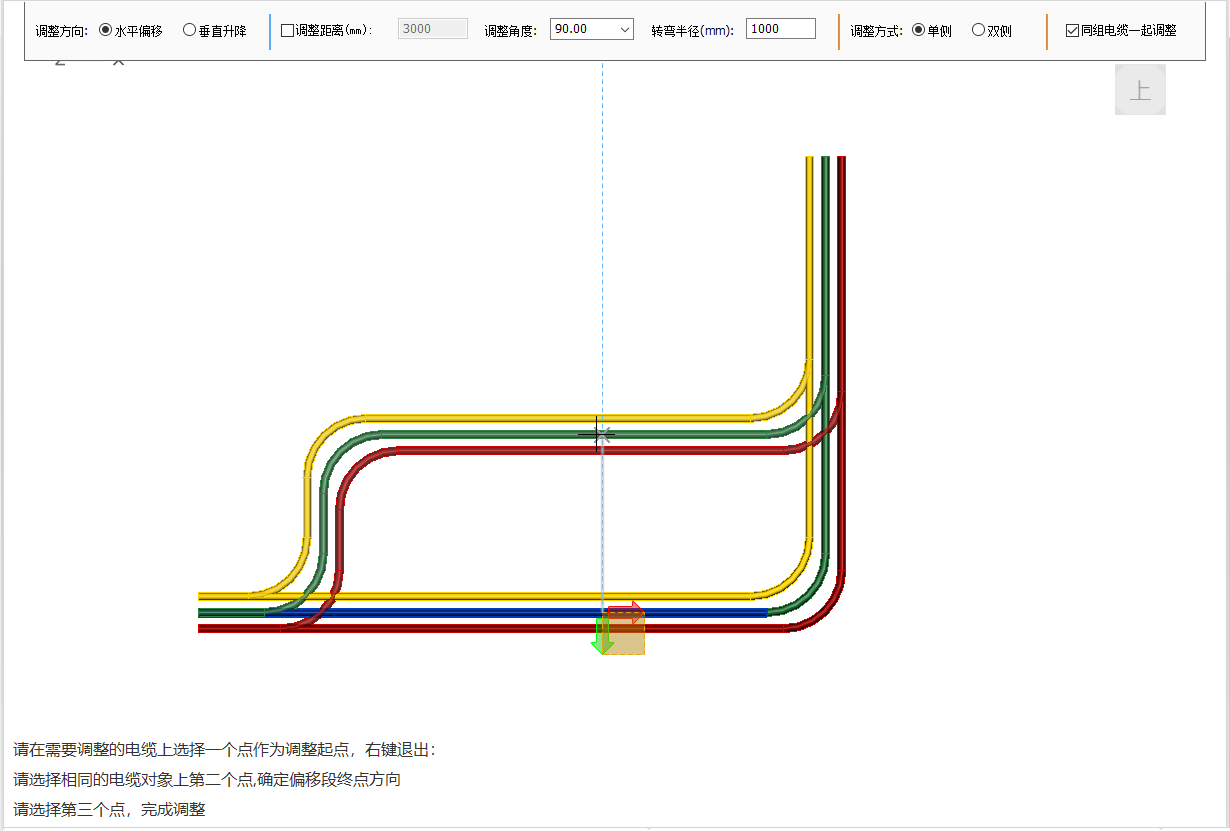

• 调整方式-单侧：单侧调整表示为直线段电缆增加1个断点，电缆的后续段会随着调整；如图：

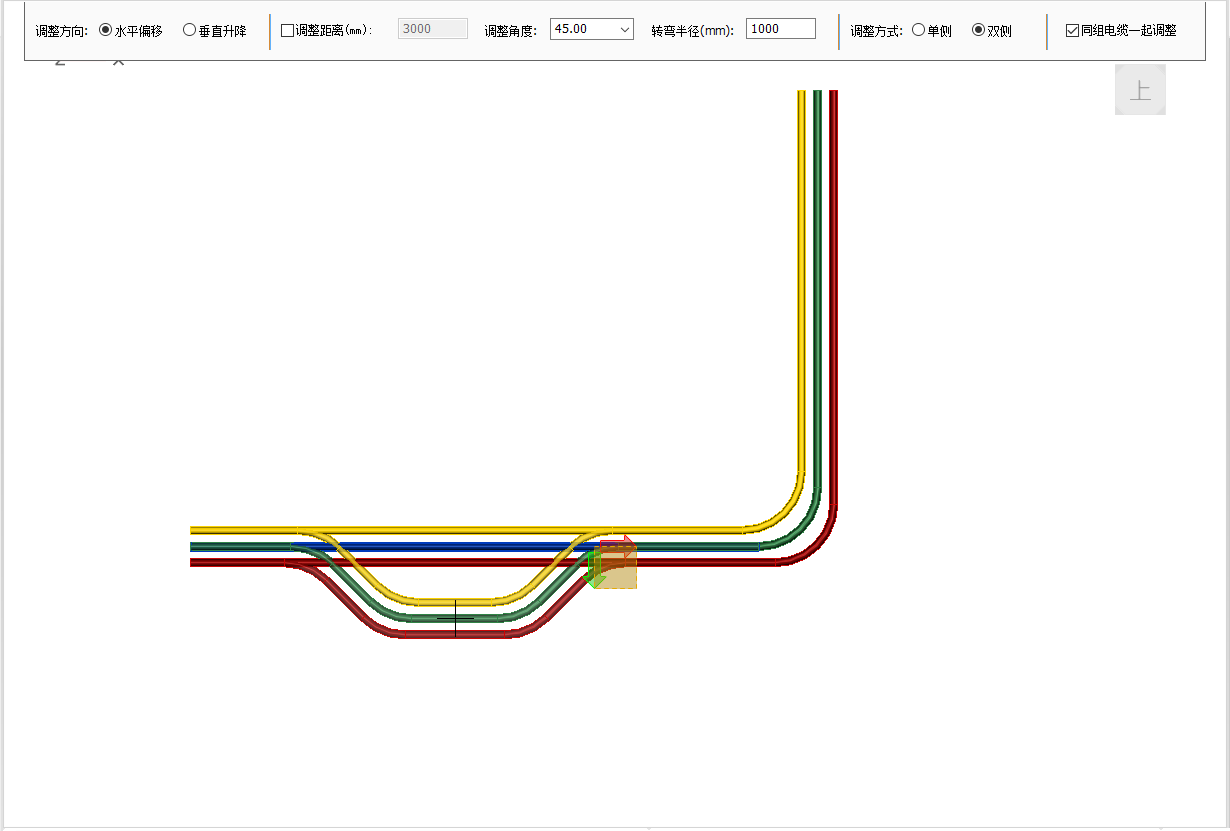

• 调整方式-双侧：双侧调整表示为直线段电缆增加2个断点；如图：

• 同组电缆一起调整：勾选时，同组电缆将一起调整；不勾选时，则仅调整鼠标点击的单根电缆。
