6.2.1.3 模型布置

   读取模型库中模型及属性信息，提供模型布置功能，布置同时可调整布置的角度、相序、方向、相间距等信息。

  操作说明：

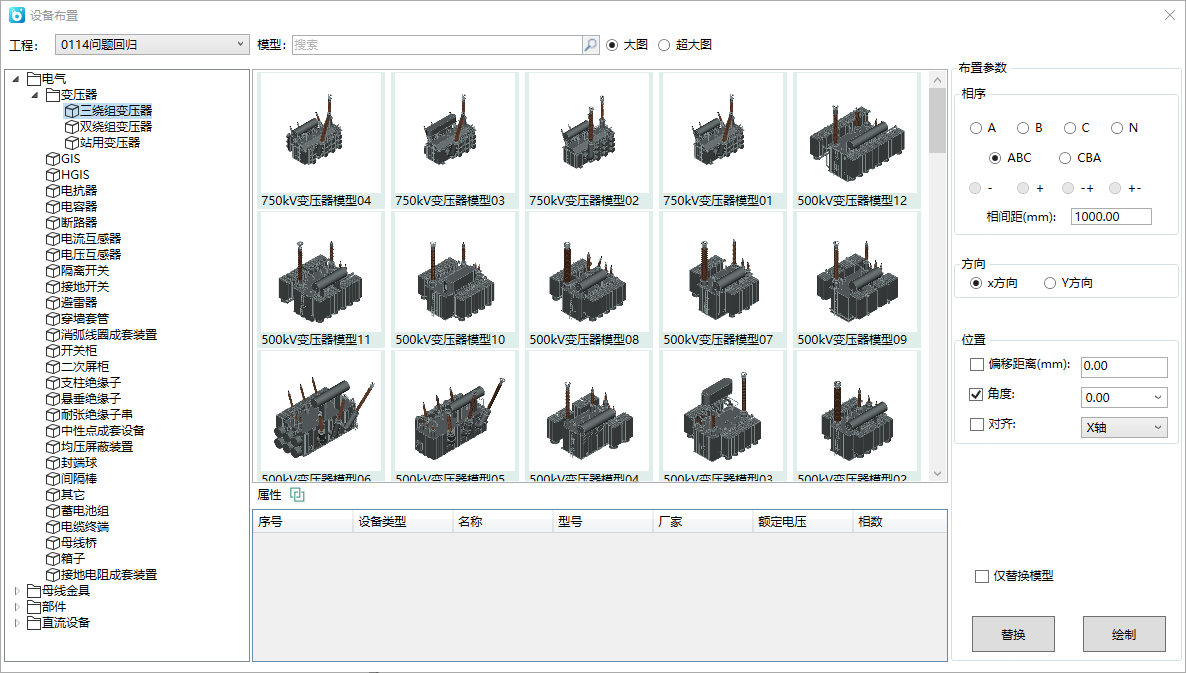

  1）选择电气设计-模型布置，弹出布置对话框：

  2）选择布置模型：可以选择任意类别下的模型，选中需要布置的模型；

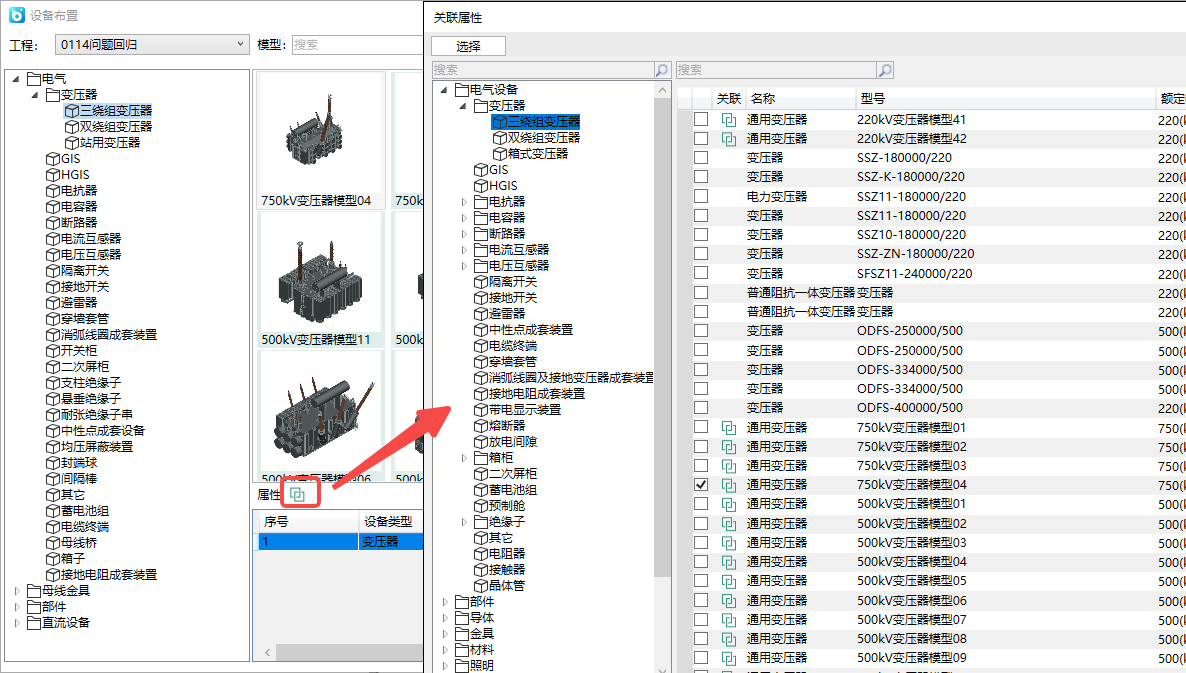

    a.关联属性，所选模型与设备属性库中的属性进行关联

  3）调整布置参数：当所选模型为单相模型时候，相序A/B/C/N/+/-可选，相间距可写；当所选模型为三相设备时候，相序ABC/CBA/+-/-+可选 ；
  4）调整布置位置：调整布置后模型放置的高度、角度；
  5）点击绘制：模型布置界面最小化，界面中可动态预览布置位置,可以捕捉轴网、底图、以及通过坐标定位模型位置，完成绘制。
    a.对齐，先选择视图上放置的目标位置，再选择模型上对应的位置，完成模型对齐布置操作

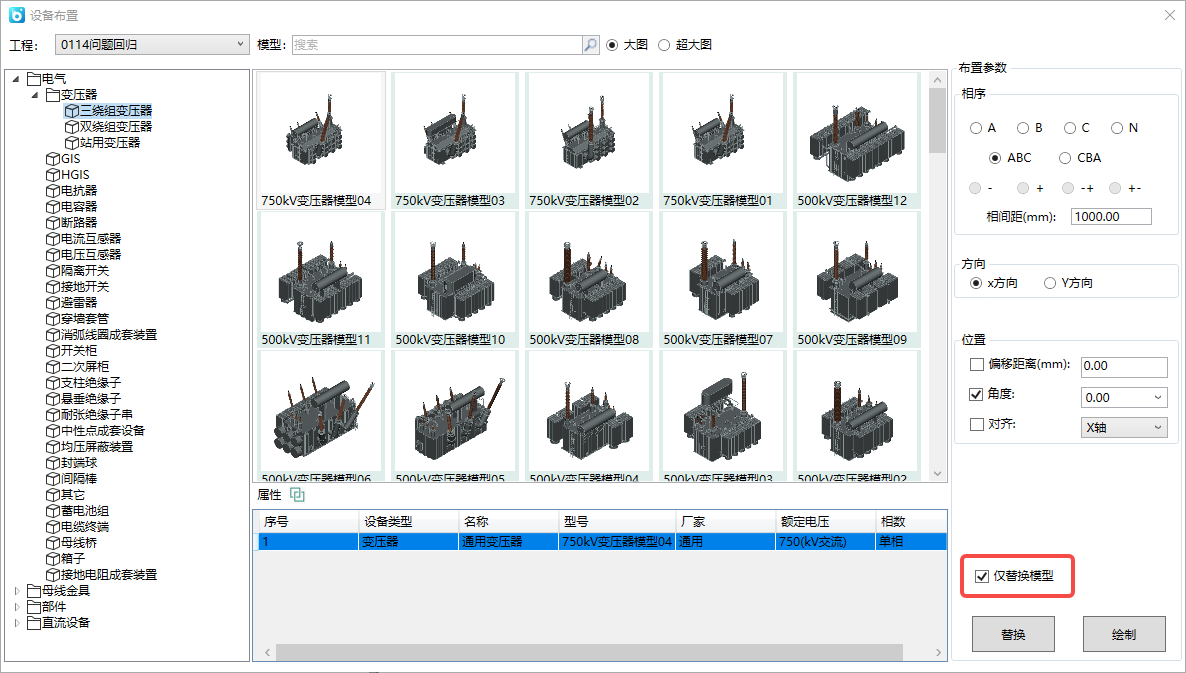

  6）替换，界面所选模型替换视图目标模型
    a.仅替换模型，保留目标模型设备属性
