6.2.2.4 全图接线

  本功能可对当前文件进行软导体批量接线。

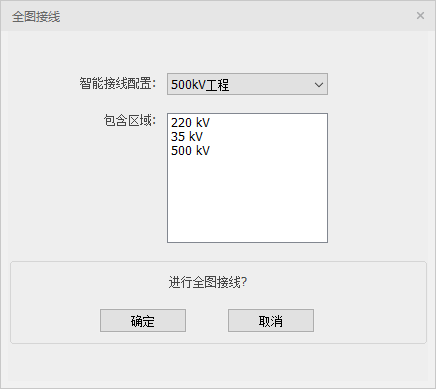

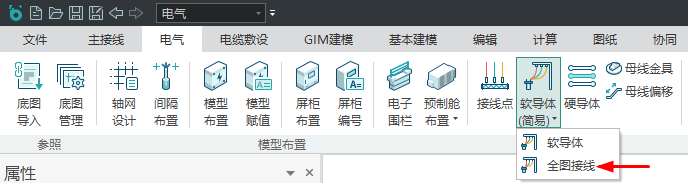

  点击 全图接线 功能打开界面：

    （1）选择智能接线配置，下拉选择当前文件所对应的智能接线方案；
    （2）全图接线，点击 确定 开始全图接线；
    （3）中止，当开始全图接线时，可以随时点击 中止 功能，退出全图接线。

注意事项

  要满足全图接线条件，先检查模型接线位置定义是否正确：
  （1）接线点，需要定义电压等级、用途、引接方向/编号

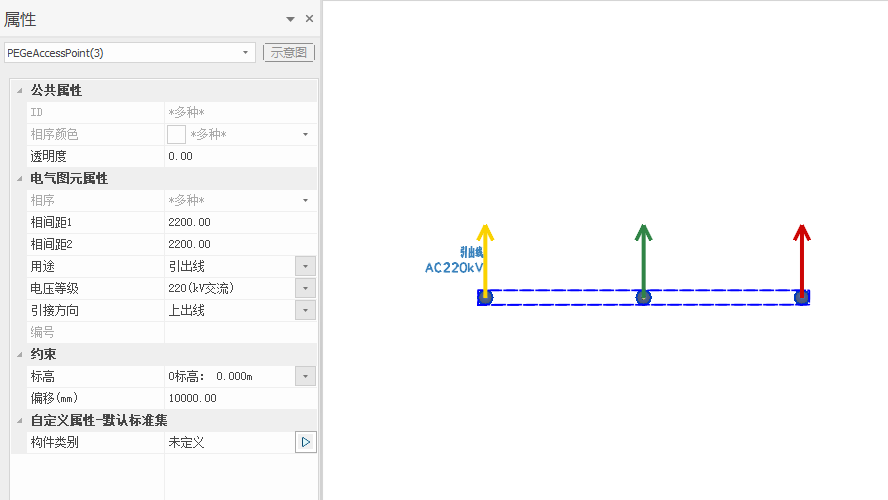

    a.引出线接线点，<用途>选择“引出线”，<电压等级>根据实际情况选择，<引接方向>选择上出线或下出线

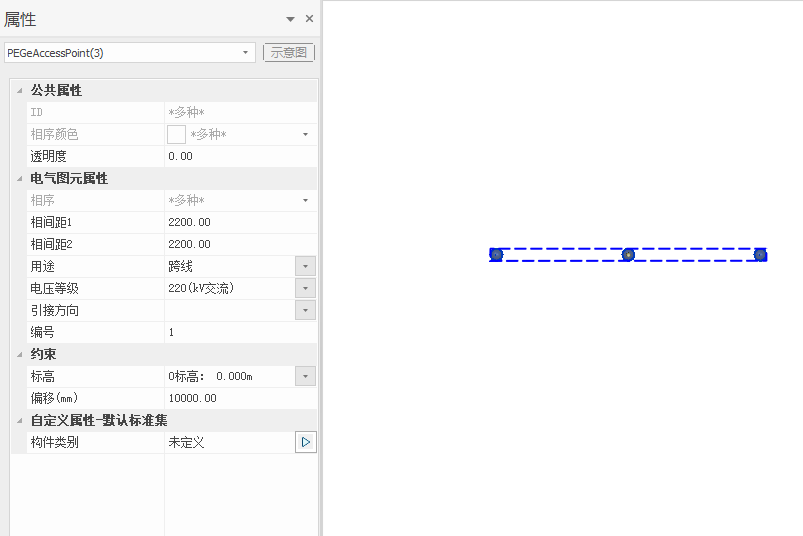

    b.跨线接线点，<用途>选择“跨线”，<电压等级>根据实际情况选择，<编号>输入数字（需要导线连接的两组接线点编号应保证一致）

  （2）设备接线点，应按照接线需求选择 接线规则
    a.与导线，将与导线进行接线
    b.悬垂点，设备为悬垂绝缘子时，需要进行跳线接线时，选择 悬垂点
    c.默认，用于设备间接线
