3.4.1.1 底图导入

  底图导入功能主要将.DWG格式文件导入到当前项目中作为底图，供各专业建模进行参照。

   操作步骤：

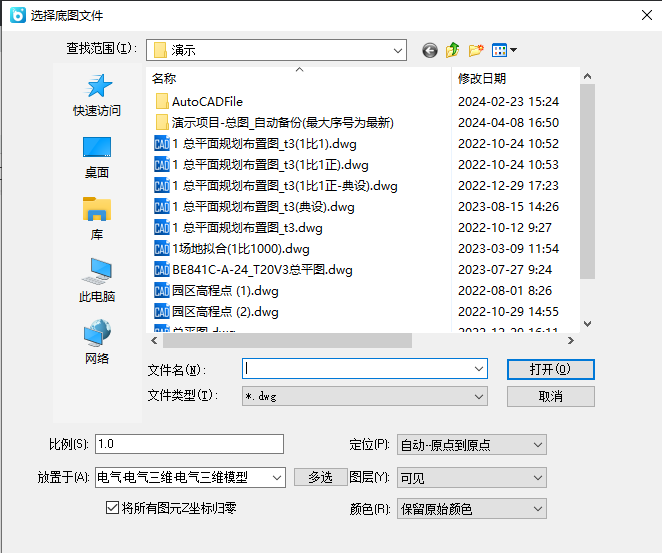

  1）选择“参照-底图导入”功能，弹出选择底图文件对话框，如下图所示：

  2）选择要导入的底图，点击“打开”

说明

1.比例：输入dwg底图的比例。

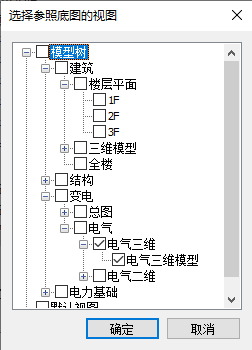

2.放置于：选择当前底图放置的视图，默认为当前视图；可通过【多选】功能，勾选多个视图。点击【多选】功能后弹出如下对话框：

3.定位：选择底图的定位方式，下拉框包含“自动——原点到原点”，“手动——移动”，“手动——指定原点”3个选项。

• 自动——原点到原点：选择此方式时，导入底图后，自动将CAD的原点，与当前p3d的原点对齐。
• 手动——移动：选择此方式时，导入底图后，将人工选择两点进行底图的移动。
• 手动——指定原点：选择此方式时，导入底图后，将人工选择一点，将该点移动至原点位置。

4.图层：选择底图显示的图层，下拉框包含“可见”和“指定”2个选项。

• 可见：选择此方式时，导入底图后，将CAD中可见的图层参照至当前视图。
• 指定：选择此方式时，导入底图后，将打开图层管理对话框。

• • 图层管理：点击按钮后，弹出图层管理面板。勾选即显示，不勾选则取消显示。点击确定后完成图层设置。
    全选：选中全部图层进行显示；
    反选：当前选中的取消选择取消显示，当前未选中的被选中显示；
    清空：取消所有图层的选择，所有图层不予显示；
    仅当前选中项：只给当前选中的图层勾选显示；

5.颜色：选择底图显示的颜色，下拉框包含“保留原始颜色”和“灰色”2个选项。
