5.1.2.7 电缆敷设配置

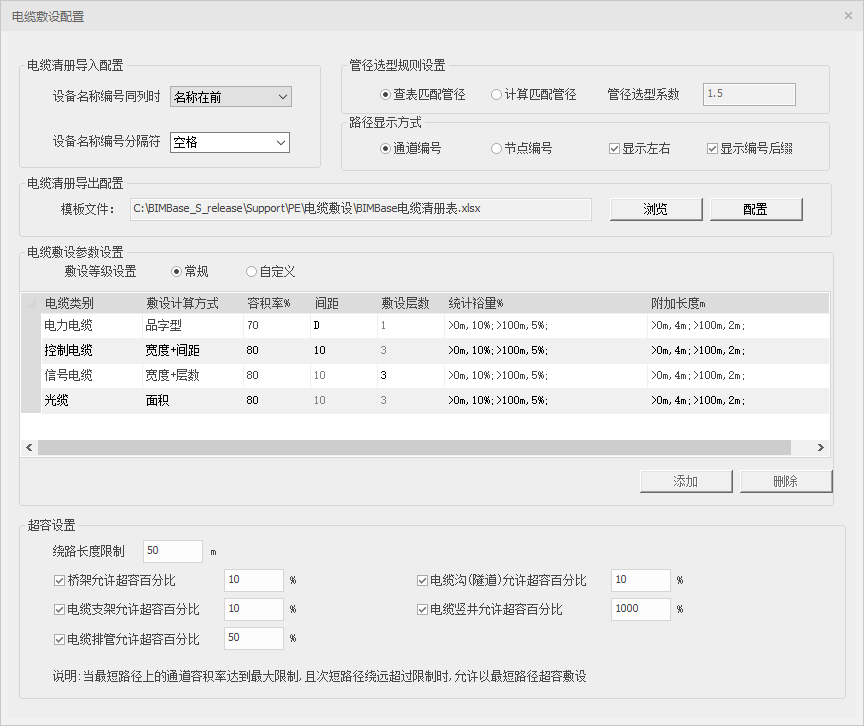

  此处配置的是电缆敷设配置方案，当新建工程时，会将此处的设置复用至工程库中。实际功能将读取工程库的配置。点击功能后弹出如下对话框：

参数说明：

  1. 电缆清册导入设置
    当电缆清册中设备的编号与名称在同一列时，设置名称在前还是在后。

  2. 管径选型规则设置
    【查表匹配管径】：直接读取电缆数据库中“管径”列的数值。
    【计算匹配管径】：用电缆外径x管径选型系数得出的数值匹配管径。

  3. 路径显示方式
    【通道编号】：电缆路径以通道编号显示。
    【节点编号】：电缆路径以节点编号显示。
    【多层时，显示编号后缀】：控制电缆路径在经过多层桥架、电缆支架时，是否显示编号后的层数后缀。

  1. 电缆清册导出配置
    【浏览】：通过浏览功能，选择本地的Excel清册模板文件；

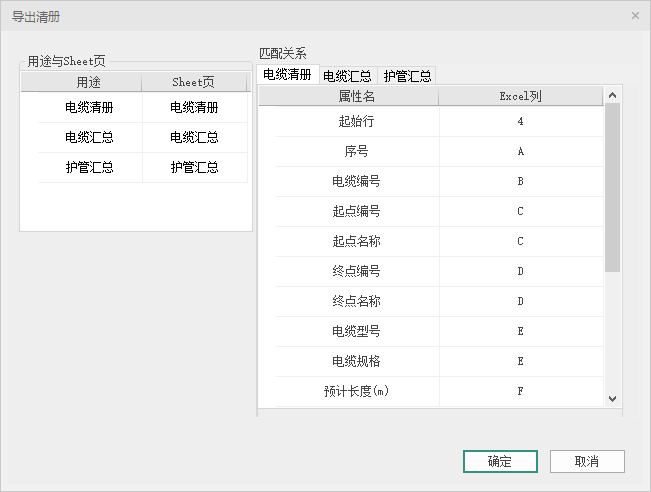

    【配置】：点击配置后，弹出如下界面，在配置界面左侧设置电缆清册、电缆汇总表、护管汇总表对应的sheet页；在右侧分别设置每个sheet页的对应列。

  1. 电缆敷设参数-敷设等级参数设置
    【常规】：电缆按用途分为电力电缆、控制电缆、信号电缆三种，可分别设置三种电缆的统计裕量、附加长度、容积率、校验方式及在电缆沟支架中的敷设层数。

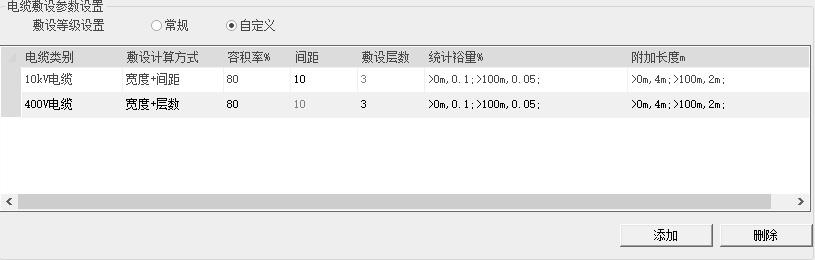

    【自定义】：可自由配置电缆等级，界面变为下图：

  点击【添加】可添加一种电缆等级并自行命名，设置裕量、附加长度、占积率、校验方式及在电缆沟支架中的敷设层数；点击【删除】将删除种电缆等级。

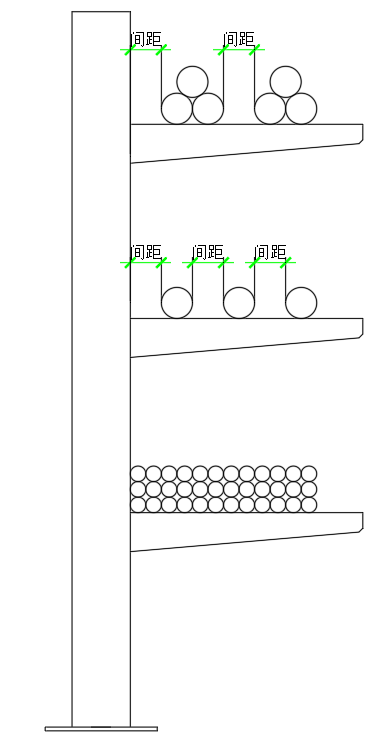

【敷设计算方式/容积率/间距/敷设层数】：敷设计算方式分为品字型、宽度+间距、宽度+层数及面积4种方式，分别对应不同的容积率计算公式，敷设方式参考下图：

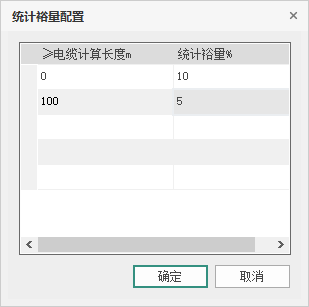

【裕量/附加长度】：裕量和附加长度可按照电缆长度进行细分，双击表头或单元格会弹出如下界面：

  当长度在0~100m范围内时，会按照10%的裕量进行计算，此时当电缆长度≥100m时，会按照5%的裕量进行计算，此数值可根据用户需求任意修改。
  双击表头则修改全部列，双击单元格则仅修改当前。

  1. 超容设置
    【绕路长度限制】：当电缆按照最短路径原则寻找路径，并发现路径上的电缆通道已经超过容积率限制的情况时，电缆将寻找次短路径；当次短路径超过【绕路长度限制】时，则认为次短路径不合适，继续按照最短路径敷设，此时称为超容敷设。
    【桥架/电缆沟(隧道)/电缆支架/电缆竖井/电缆排管允许超容百分比】：当超容敷设到达设定的百分比之后，则不再继续允许超容敷设。

  勾选允许超容复选框，则电缆长度绕远超过“限制值”时走超容路径，超容后的容积率=原容积率+超容百分比。
