6.3.11.1 电缆线
本功能用于将通道与设备、设备与设备或通道与通道之间建立连接的电缆线；点击后弹出如下title栏：
操作说明：
- 设备与就近通道连接：框选设备与电缆通道，右键，软件自动判别空间中与设备相邻的通道，自动形成电缆线模型；电缆线水平高度可设置随通道、随设备或指定标高平面和偏移；
- 设备与指定通道连接：框选设备，右键，左键点选电缆通道，软件将设备与所选电缆通道进行连接，形成电缆线模型；电缆线水平高度同样可设置随通道、随设备或指定标高平面和偏移；
- 通道与通道连接：左键依次点选两段电缆通道，软件在两通道间形成最短电缆线模型；
- 设备与设备连接：左键依次点选两个设备，软件在两设备间形成电缆线模型；电缆线水平高度可设置随起点设备、终点设备或指定标高平面和偏移；
- 手动绘制：在图面任意绘制多点，右键，以找路径先生成平行于所在平面带偏移量的电缆线模型；若起终点处于设备或通道范围内，则自动与其最近接线点相连。
参数说明：
- 穿管：设定电缆线模型是否带穿管；用于判别后续电缆自动敷设是否计算穿管管径。

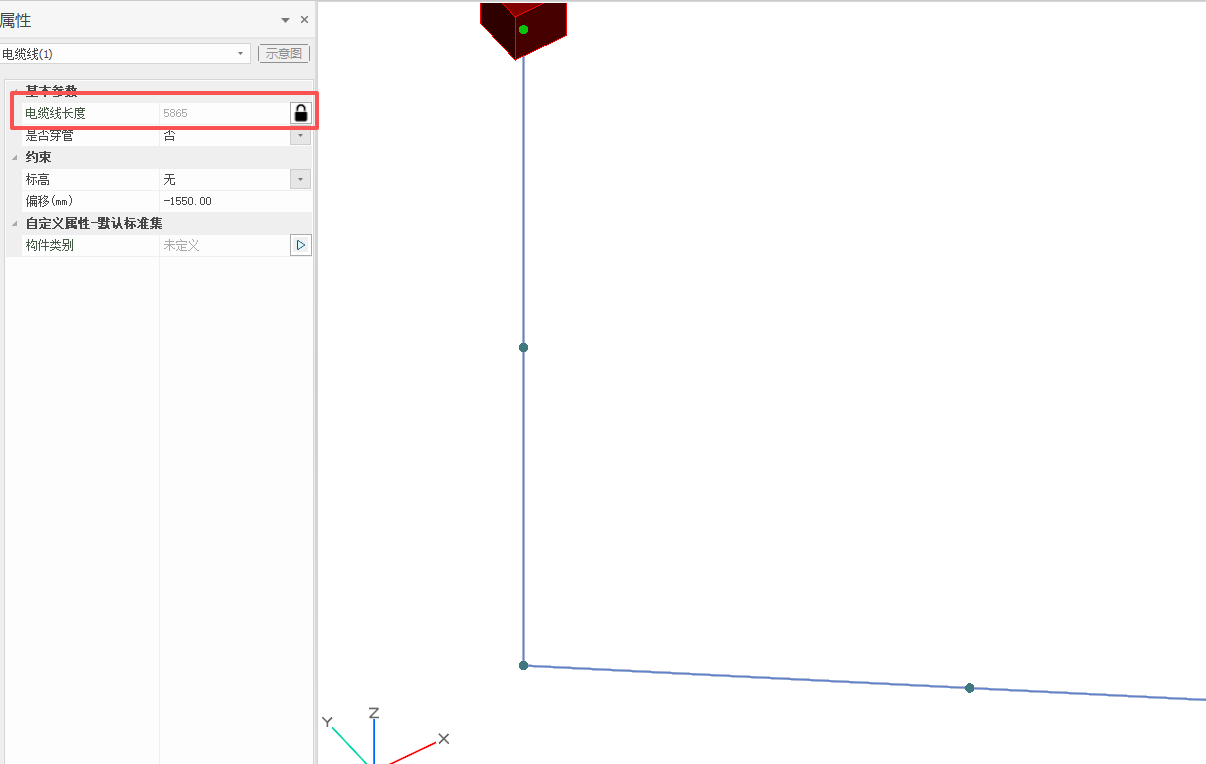

- 电缆线长度：在电缆线属性栏中，可以通过右侧的“锁定/解锁”功能，设定电缆线按三维空间真实长度计算，或由用户输入指定长度；适用于电缆需要盘弯，或者遇到滑轨等需预留电缆长度的情况。
