6.3.10.1 设备编码识图

  本功能用于将电缆清册中的起终点设备与dwg底图中的设备文字进行关联匹配，从而生成电缆敷设接线点模型；

操作说明：

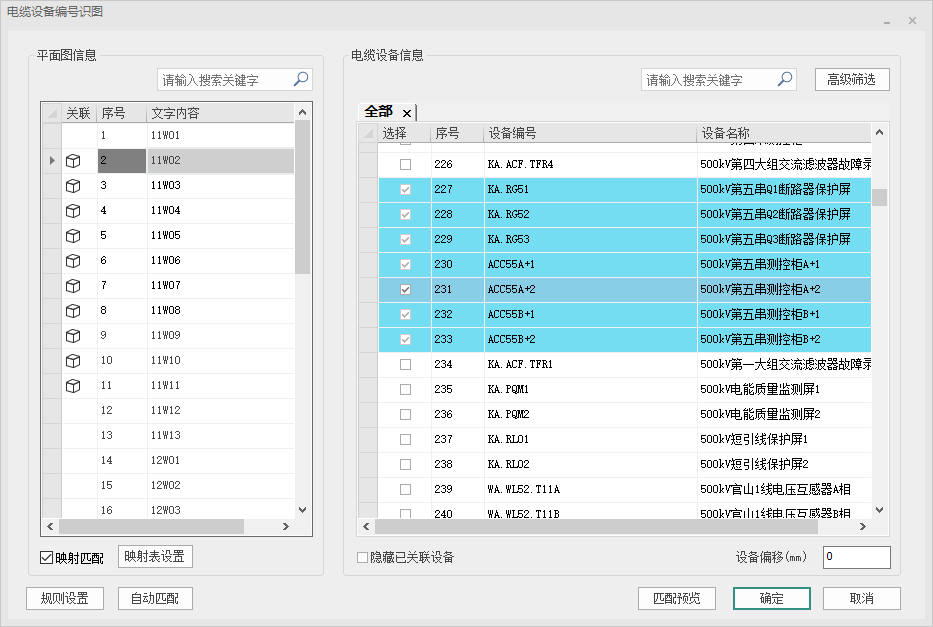

  （1）点击设备编码识图，启动框选工具，在图面中框选dwg底图中的文字，右键确认，弹出如下对话框：

  （2）对话框中左侧列出从底图中识别的文字信息；右侧列出电缆清册中的起终点设备信息；通过勾选匹配或左下角的【自动匹配】可实现文字与清册起终点的关联；

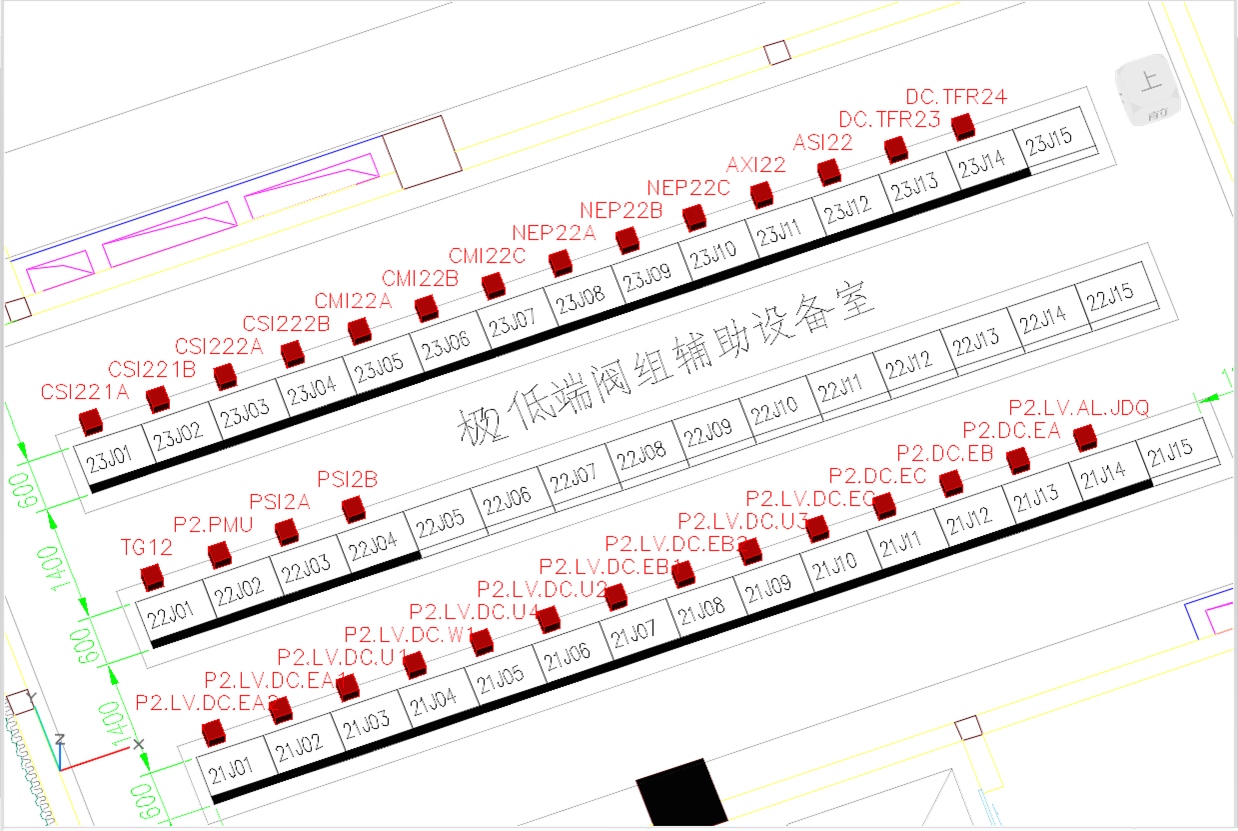

  （3）关联完成后，点击应用，软件在相应位置自动生成电缆敷设接线点。

功能说明：

• 搜索：可任意输入，实现三维设备以及电缆清册设备的搜索筛选。
• 设备定位：双击文字内容，可在视图空间中实现底图文字的定位。
• 隐藏已关联设备：可隐藏已布置在视图空间中的条目。
• 设备偏移：设定本次布置的设备接线点，基于当前平面的Z方向偏移值。

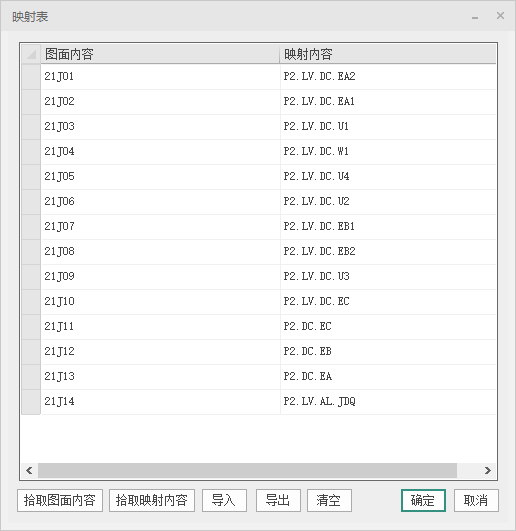

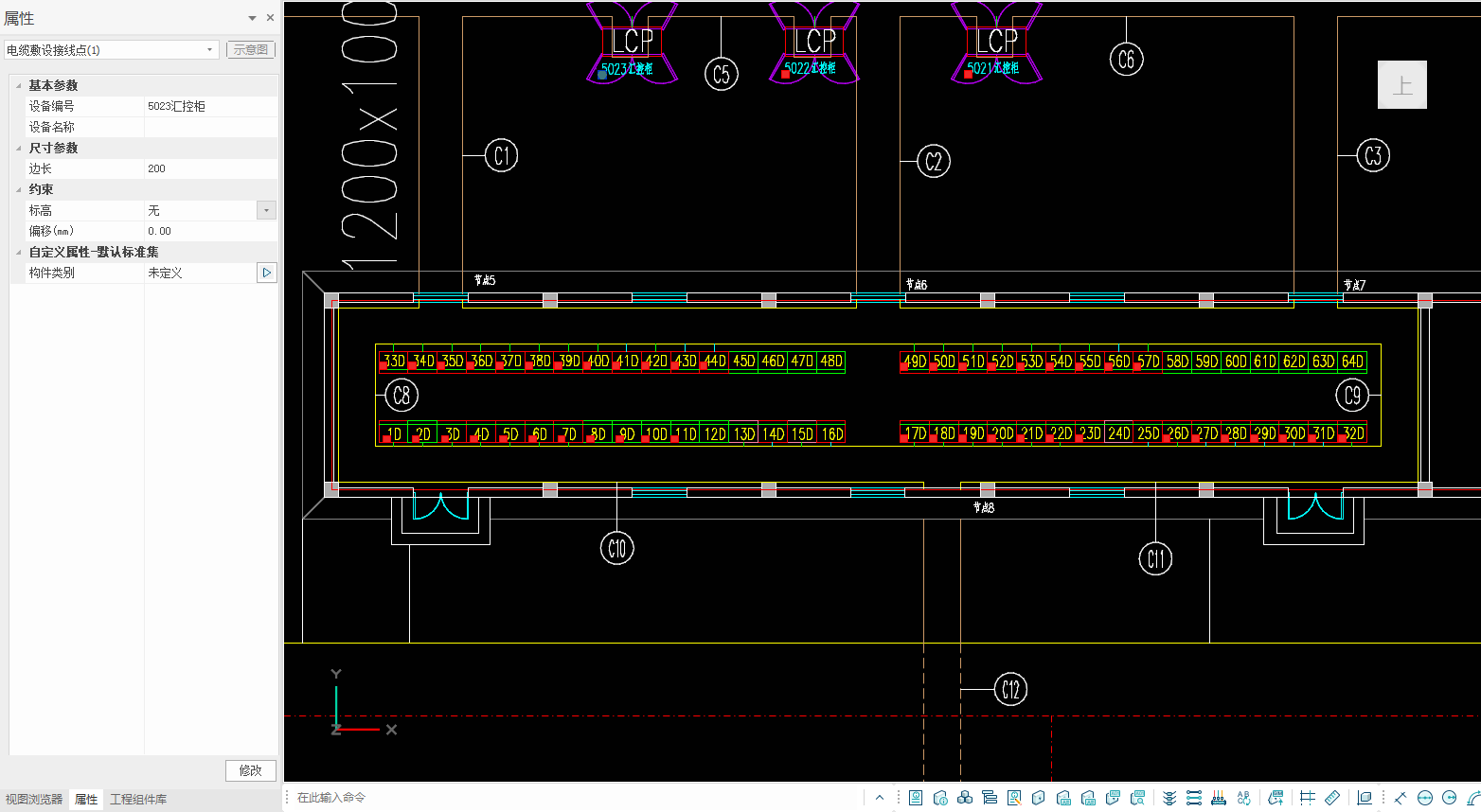

• 映射匹配：用于二次屏柜的屏位号、设备编号、名称匹配；勾选映射匹配后，可点击【映射表设置】功能，弹出如下对话框，在对话框支持拾取参照底图中的屏柜表格文字内容，设定映射内容；设定完成后，在执行【自动匹配】时，则按照映射内容，与电缆清册中的设备编号进行匹配。匹配结果预览见下图

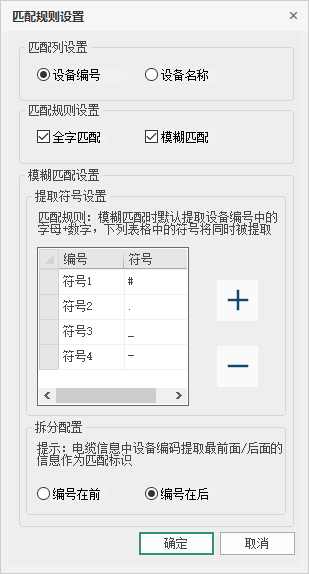

• 规则设置：点击后弹出如下图对话框，对话框中可以设定匹配列为“设备编号”或“设备名称”，可以设定全字匹配或模糊匹配；模糊匹配默认按照清册中的编号与图面内容进行匹配，可以设定同时参与匹配的特殊符号，以及编号在前或在后。

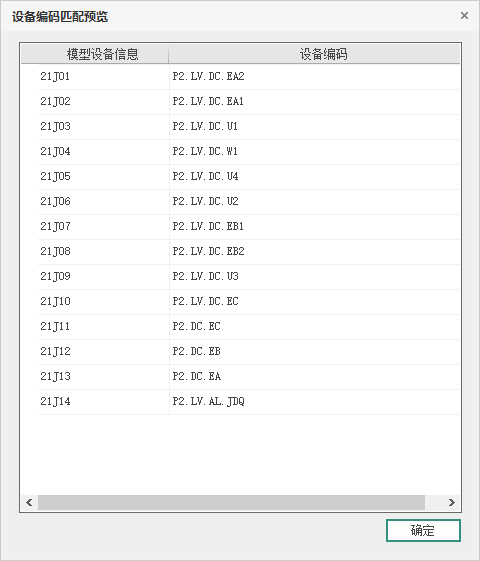

• 匹配预览：点击后弹出如下图对话框，对话框中将本次匹配结果列出，用户可检验匹配结果的正确性，确定无误后点击确定即可布置设备。
