3.2.1.11 椭圆线
椭圆工具可以绘制椭圆平面图元。
创建椭圆
- 绘制流程

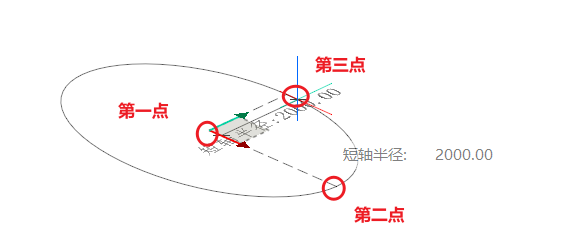

通过依次确定三个点，分别是椭圆圆心、长轴端点、短轴端点的方式可以完成椭圆线的绘制，如图1
图1
2.注意事项：
（1）在绘制每一点时，可以通过鼠标交互或追踪器输入指定目标点；追踪器输入过程中模型视口中几何图形会实时刷新预览。
（2）鼠标交互过程中通过快捷键【R】或【shift+R】可以旋转临时坐标系来改变绘图平面。
（3）仅在椭圆第二点绘制时临时坐标系旋转生效，其他点绘制时旋转临时坐标系均不生效。
属性面板显示

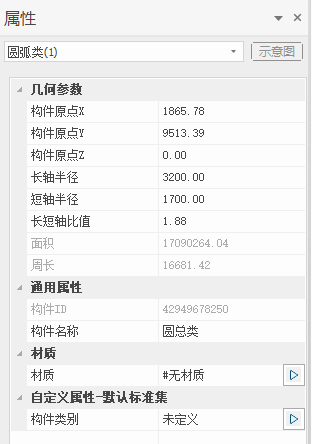

1.属性栏包含几何参数、通用属性、材质和自定义属性。如图2
图2
2.几何参数：
- 构件原点XYZ坐标值：即椭圆实体坐标系原点坐标值，可以改变椭圆在空间中的位置；
- 长轴半径、短轴半径：可以调整椭圆的长轴半径和短轴半径；
- 长短轴比值：可以指定比值调整椭圆的长轴和短轴长度；
- 面积、周长：只读参数，显示当前椭圆的面积、周长信息；
夹点编辑

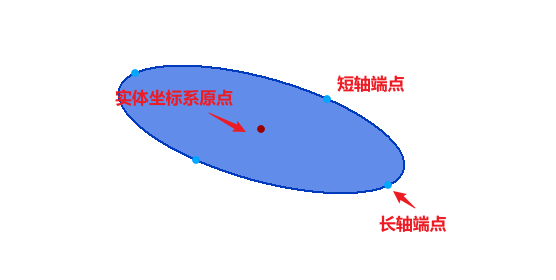

- 选中绘制完成的椭圆会显示对应的可编辑的夹点，如图3
- 实体坐标系原点：拖拽夹点或者追踪器面板输入坐标参数可以移动椭圆的位置。
- 长轴/短轴端点：拖拽夹点或者追踪器面板输入可以改变椭圆的长轴半径或短轴半径。
图3
