7.2.3.4 电子围栏

通过多点布置的形式或基于围墙布置电子围栏。

操作步骤

  （1）点击【电子围栏】按钮打开界面同时激活布置工具。

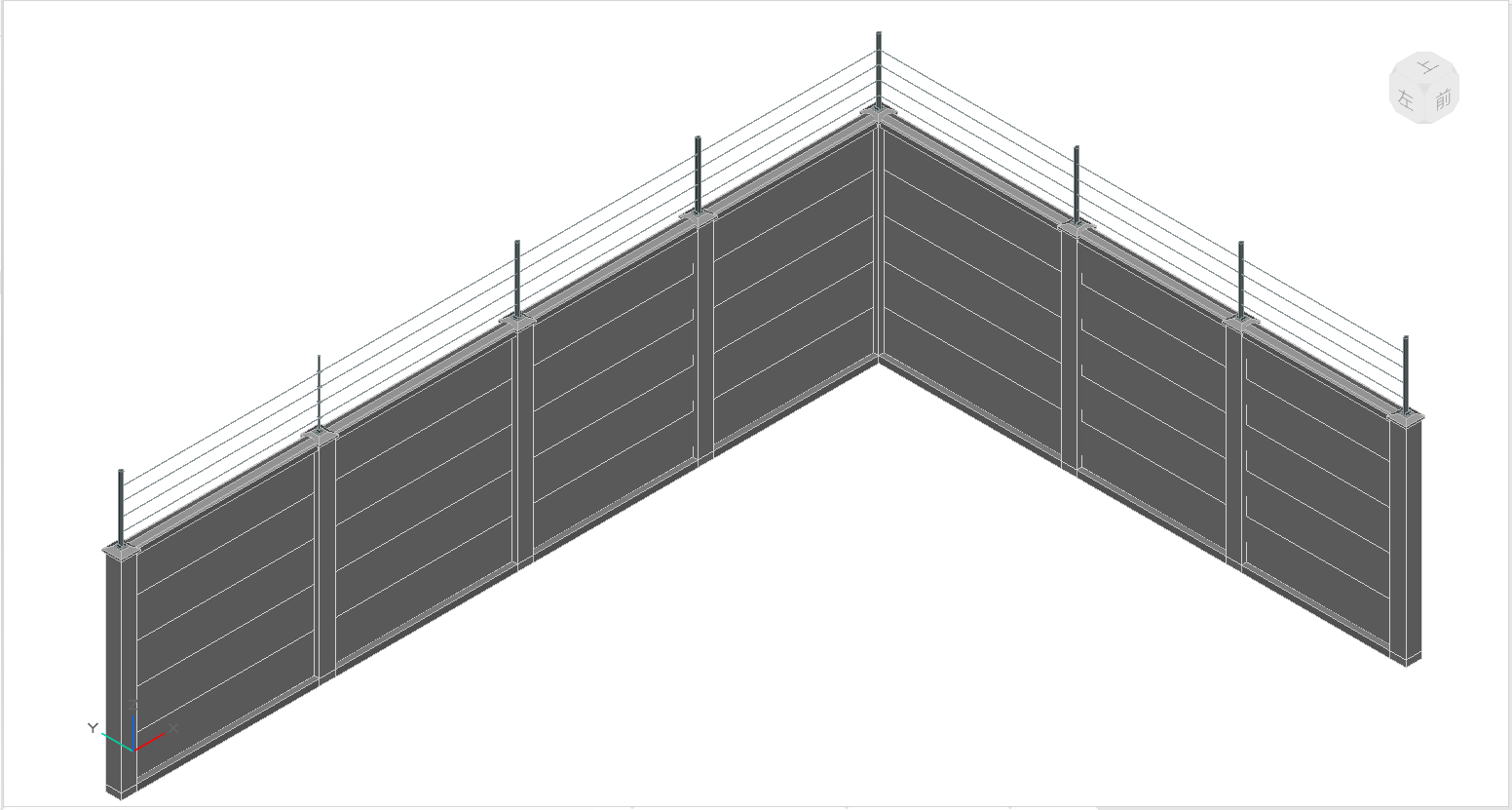

  （2）电子围栏分为手动绘制和基于围墙绘制两种方式。在左侧的界面中，设定围栏参数，手动绘制时，在模型中的目标位置按提示进行布置操作。基于围墙绘制时，框选图面中已布置的装配式围墙或砖砌式围墙模型，自动识别围墙的墙柱，在墙柱顶部生成电子围栏模型。
  （3）右键或ESC键退出命令；

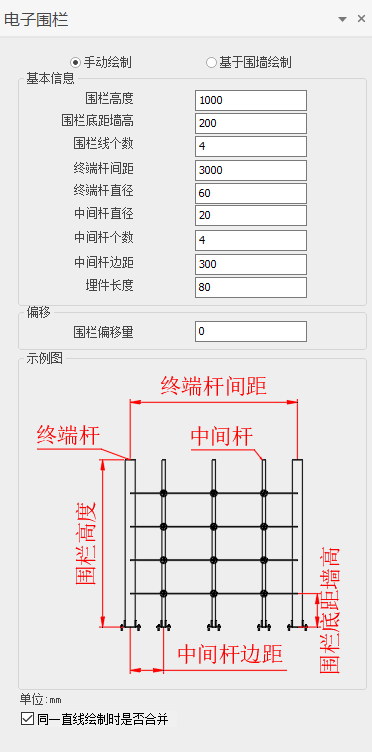

  参数如示例图中所示。
  复选框可设定在绘制过程中，同一直线上点击多个点时，围栏是否自动合并。
