7.2.12.1 室外电缆井

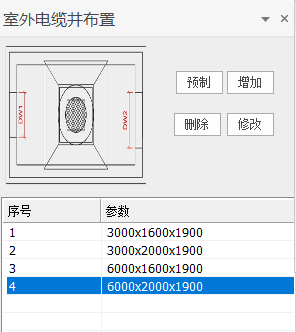

点击“电缆井布置”实现电缆井构件的交互布置，“室外电缆井布置”对话框中会列出了已经进行定义的电缆井截面，如下图：
点击【预制】可以将软件预存的电缆井截面添加到对话框中。
点击【增加】可以增加电缆井截面。

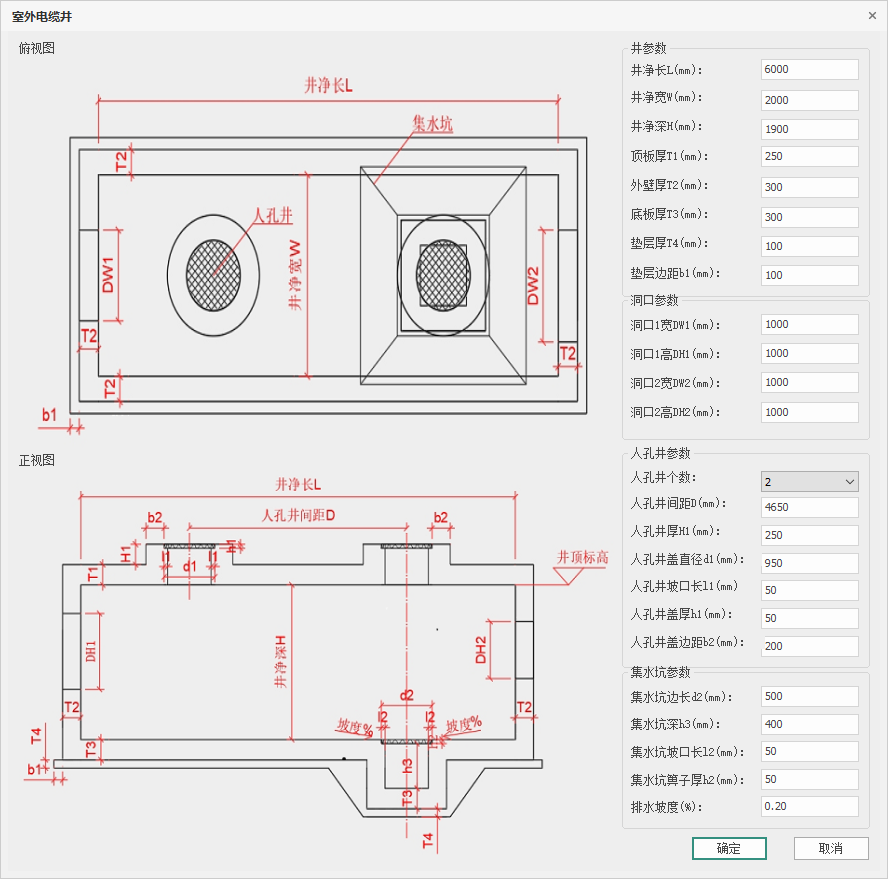

参数设置
- 井参数
- 井净长L：指电缆井内部的长度，不包含外壁厚。
- 井净宽W：指电缆井内部的宽度，不包含外壁厚。
- 井净深H：指电缆井内部的深度，不包含顶板、底板厚。
- 顶板厚T1：指电缆井顶部盖板的厚度。
- 外壁厚T2：指电缆井两侧四周的壁的厚度。
- 底板厚T3：指电缆井底部板的厚度。
- 垫层厚T4：指电缆井底板下方垫层的厚度。
- 垫层边距b1：指垫层距到外壁的距离。
- 洞口参数
- 洞口1宽DW1：指电缆井左侧洞口的宽度。
- 洞口1高DH1：指电缆井左侧洞口的高度。
- 洞口2宽DW2：指电缆井右侧洞口的宽度。
- 洞口2高DH2：指电缆井右侧洞口的高度。
- 人孔井参数
- 人孔井个数：个数分为1或2个；1个时人孔井在电缆井中心位置；2个时根据人孔井间距设置确定人孔井位置。集水坑与右侧人孔井保持中心对齐。
- 人孔井间距D：仅当人孔井个数为2时可用，设置人孔井之间的距离。
- 人孔井厚H1：指人孔井顶部到顶板上沿的距离。
- 人孔井盖直径d1：指人孔井盖的直径。
- 人孔井坡口长l1：指人孔井盖四周在顶壁上的长度。
- 人孔井盖厚h1：指人孔井盖板的厚度。
- 人孔井盖板边距d2：指人孔井盖外延的距离。
- 集水坑参数
- 集水坑边长d2：指集水坑的边长，包含了箅子的长度。
- 集水坑深h3：指集水坑箅子下沿到底部的深度。
- 集水坑坡口长l2：指集水坑箅子四周在电缆井底板上的长度。
- 集水坑箅子厚h2：指集水坑箅子的厚度。
- 排水坡度：指电缆井底部到集水坑的排水坡度。
布置

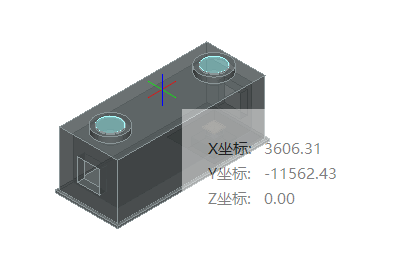

程序提供单点布置方式，在鼠标点击位置布置电缆井模型
- 相对于地形表面：勾选相对于地形表面时，软件优先拾取三维地形模型的标高，此时布置的电缆井真实高度为“布置点的地形表面标高+电缆井标高”；若视图空间中没有三维地形，则按照平面视图的标高布置，即布置的电缆井真实标高为“视图浏览器平面标高+电缆井标高”；若既没有三维地形，也没有平面视图时，则电缆井的真实标高即为电缆井标高。
- 电缆井标高：指电缆井顶板下沿的位置。
- 洞口1/2位置：指电缆井左/右侧洞口顶部距离顶板下沿的距离。
- 角度：布置电缆井的角度；勾选时，可以下拉选择或者输入角度，布置时仅需要选择定位点即可。不勾选角度布置时，点击定位点后，通过鼠标拖动选择布置角度；

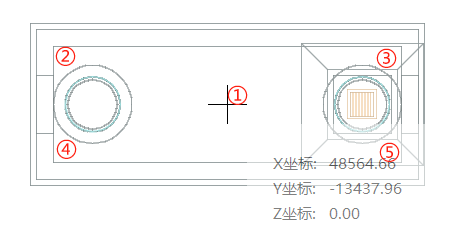

- 插入点：布置时，默认以中心为插入点布置，可以按Shift切换布置的插入点：
