3.2.1.5 样条曲线

3.2.1.5 样条曲线

使用样条曲线工具可以绘制样条曲线图元。

绘制

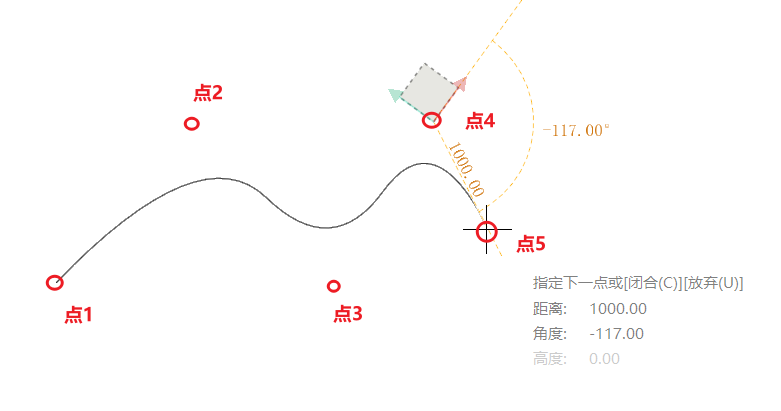

• 通过依次确定共面的多个点的方式可以完成样条曲线的绘制，注意，在指定三个以上的点位时，可以通过命令行输入关键字【C】，使样条曲线首尾闭环；如图1；

注意事项：
（1）在绘制每一点时，可以通过鼠标交互或追踪器输入指定目标点；追踪器输入过程中模型视口中几何图形会实时刷新预览。
（2）鼠标交互过程中通过快捷键【R】或【shift+R】可以旋转临时坐标系来改变绘图平面。
（3）点绘制时旋转临时坐标系均不生效。

属性栏编辑

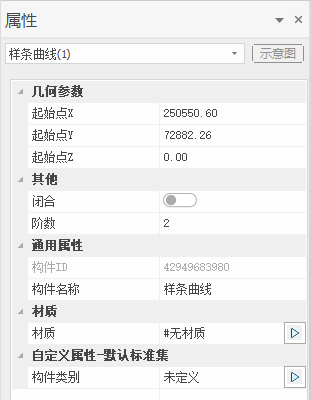

1.属性栏包含几何参数、其他、通用属性、材质和自定义属性。如图2

2.几何参数：

• 构件原点XYZ坐标值：即样条曲线实体坐标系原点坐标值，可以改变样条曲线在空间中的位置；

3.其他：

• 闭合：可以控制样条曲线首尾闭合的状态；
• 阶数：默认阶数为“2”，阶数越高，样条曲线越平滑；

夹点编辑

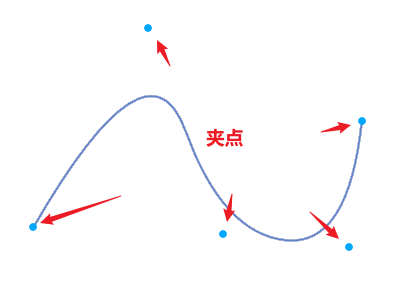

• 选中绘制完成的样条曲线会显示对应的可编辑的夹点，如图3
• 各夹点行为：拖拽夹点或者追踪器面板输入可以调整样条曲线夹点的空间位置。
