6.2.2.7 母线偏移

  本功能主要用于对已绘制的矩形母线、设备管母进行垂直或水平方向的偏移调整。

操作说明

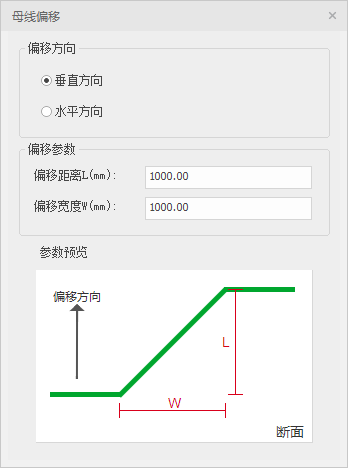

  1）点击母线偏移功能，打开界面；

  2）选择偏移方向，垂直方向用于母线的升降，水平方向用于单相或三相母线的水平偏移；
  3）输入偏移参数，根据参数预览分别输入偏移距离和偏移宽度；
  4）偏移操作，框选或点选视图中母线，右键确定；

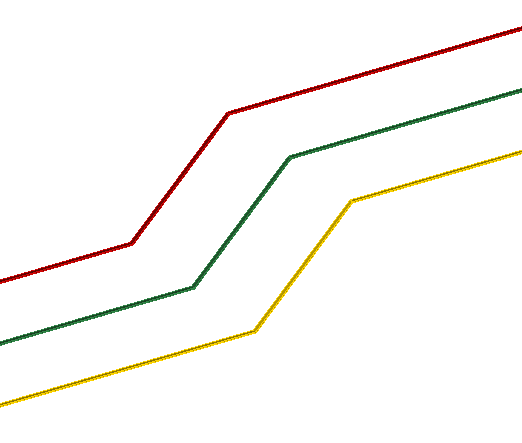

    垂直方向，选择打断点，再选择偏移方向；

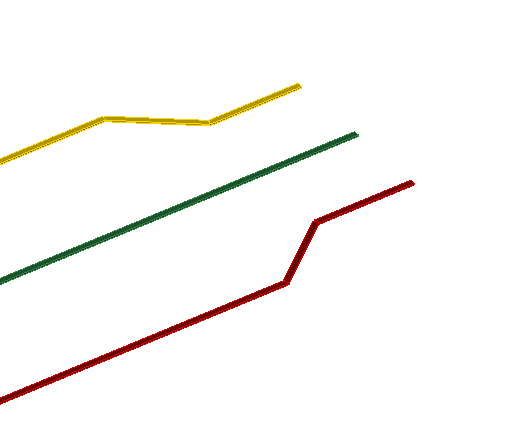

    水平方向，选择导体偏移起点，右键再选择偏移方向。
