6.3.9.1 路径编码

  对图面中的电缆沟、桥架、排管等三维电缆通道模型进行编码，可设置编码的规则；

操作说明：

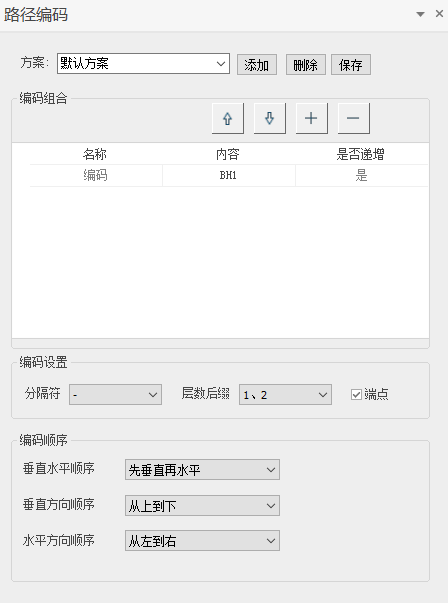

  （1）点击路径编码按钮，弹出侧边栏及title栏：

  （2）在侧边栏的内容列输入编号值，可以为英文与数字的混合形式；输入后在title栏可看到编码预览效果。
  （3）在title栏可设定通道或节点编码；设定完成后，框选要编号的通道，鼠标右键则自动进行编号，编号会在起始编号的基础上自动递增。

参数说明：

• 方案：可将当前编码的方案保存至数据库中，方便后续使用。

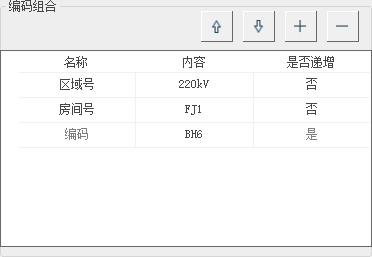

• +-：用于新增/删除编码的格式，如下图，每行编码内容可以自定义名称以及设置是否递增。

• ↑↓：用于调整编码行的位置。最终编码样式可在title栏中查看

• 编码设置：可以设置编码间的分隔符以及针对桥架、电缆支架层数的后缀，以及端点是否需要编节点号；

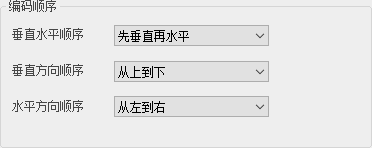

• 编码顺序：用于设置递增的顺序，调整先垂直再水平或先水平再垂直；垂直方向支持调整从上到下或从下到上；水平方向支持从左到右或从右到左。
