7.2.1.1 创建道路

设定道路的相关参数，通过多点绘制方式布置道路模型。

1.绘制道路

操作步骤

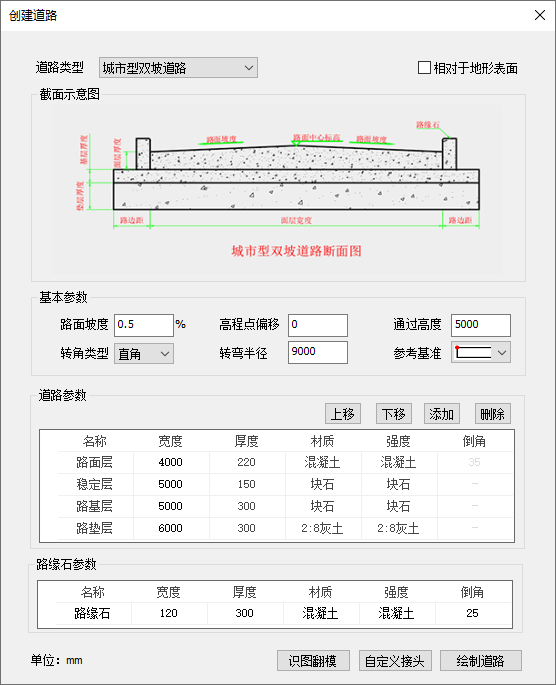

（1）在弹出的参数面板中，对道路的参数进行设置。参数界面如下：

（2）设定好参数后，点击【绘制道路】按钮，激活布置工具；在模型的目标位置点击绘制道路路径，右键即可生成道路，拐角处自动处理；
（3）再次右键或单击 ESC键退出命令。

参数说明

• 道路类型：支持选择城市型双坡、左坡、右坡道路，以及郊区型双坡、左坡、右坡道路；
• 相对于地形表面：勾选时，在绘制道路时若鼠标选取的点的投影方向具备场地模型，则道路中心点的实际标高=场地标高+高程点偏移参数；鼠标选取的点的投影方向没有场地模型，则道路中心点的实际标高=当前平面标高+高程点偏移参数；
• 路面坡度：代表道路路面的横向坡度；
• 高程点偏移：代表道路中心点相对于当前平面或地形的上下偏移值；
• 通过高度：代表道路允许的最大通过高度；供电气的安全净距校核使用；
• 转角类型：分为直角和圆角，用于控制道路的弯通转角类型；
• 转弯半径：道路转弯处的默认转弯半径；
• 参考基准：分为上、中、下，代表道路路面的绘制基点；

2.自定义接头

操作步骤

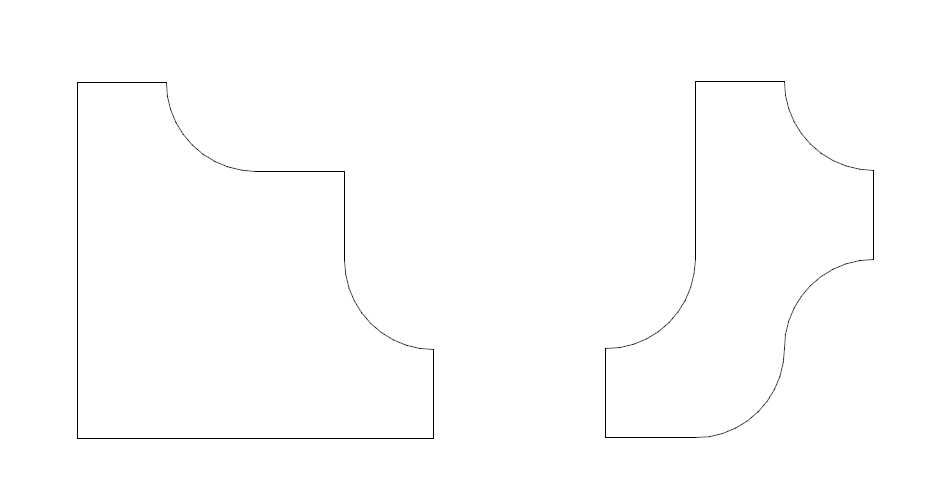

（1）使用基本建模中的功能绘制接头的平面图形，如下图：

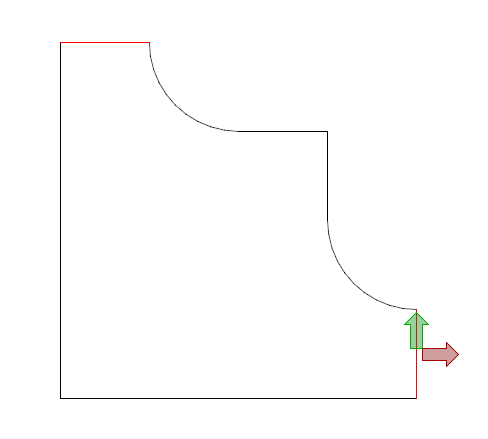

（2）绘制好图形后，点击道路对话框中的【自定义接头】按钮，激活工具，命令行提示“请选择自定义接头轮廓线”；鼠标框选自定义接头轮廓线后，命令行提示“选择成功，请指定道路出口”；使用鼠标左键点选道路出口，点击后出口位置线条变为红色，如下图：

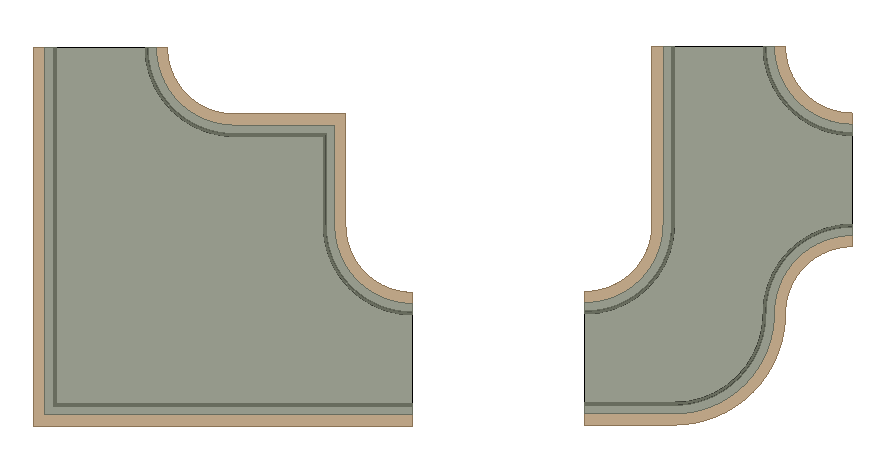

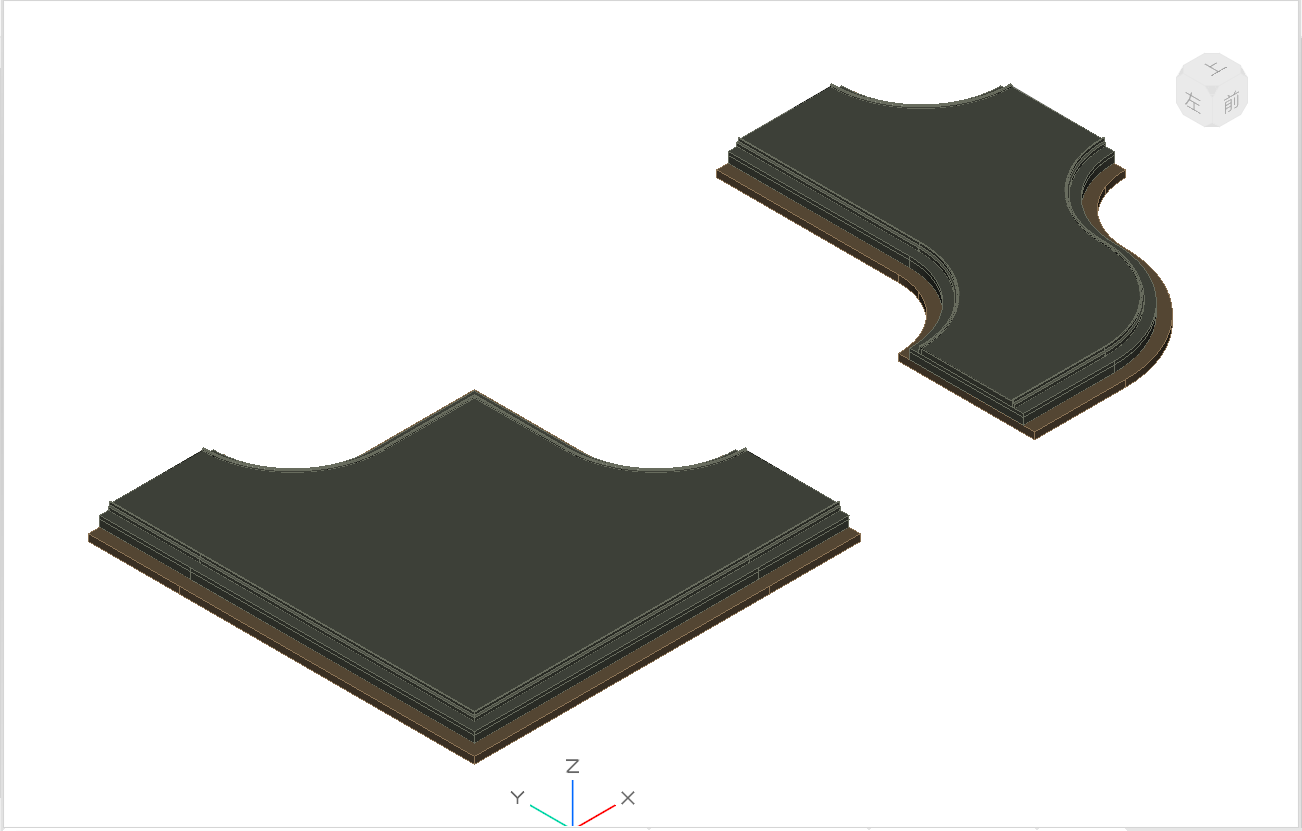

（3）选择出口后，点击鼠标右键，则按照道路对话框的设定，生成自定义接头模型，如下图：

3.道路识图

操作步骤

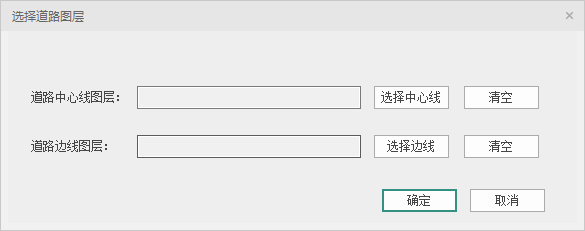

（1）点击识图翻模按钮，弹出下图对话框：

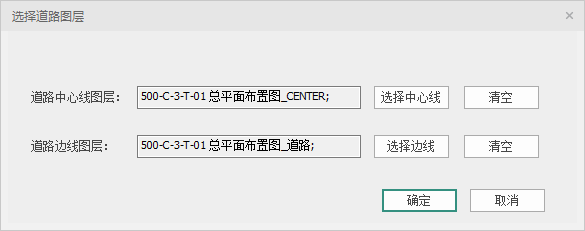

（2）使用“选择中心线”和“选择边线”按钮分别选择底图中代表道路的单个线条即可，软件将识别所选线条的图层信息，返回到对话框中，如下图：

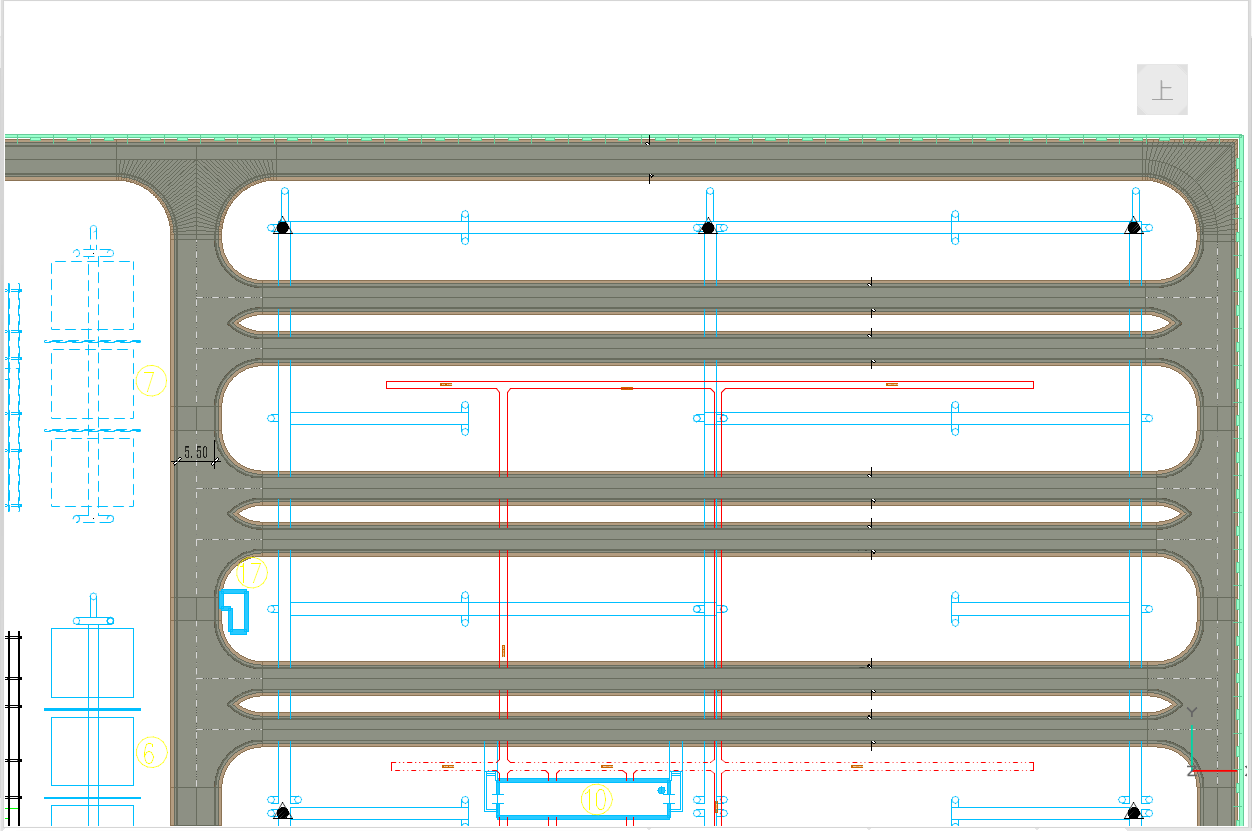

（3）每次选择的图层都将追加到对话框中，可以使用“清空”按钮删除所选图层信息；确保选择的图层信息完整后，点击确定即自动生成道路模型，如下图：
