6.3.6.1 多层桥架

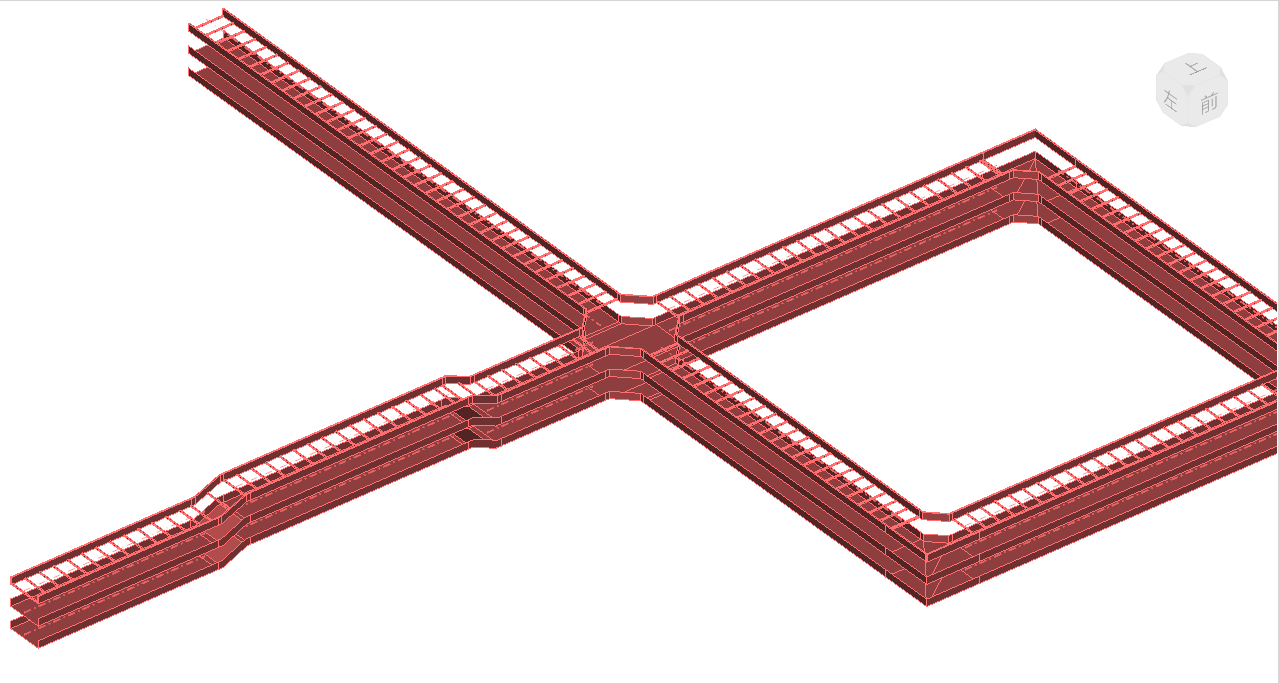

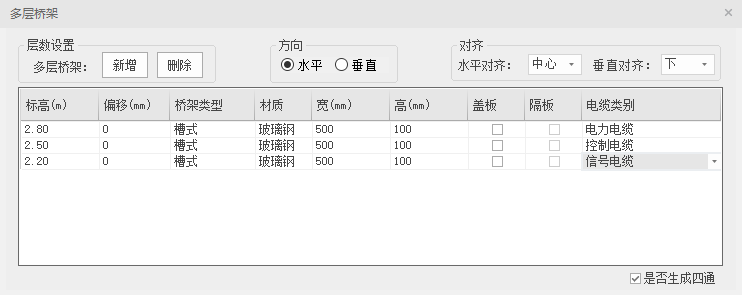

多层桥架绘制对话框如下图所示：

功能说明

• 【新增】按钮，可在界面中增加一行桥架数据。
• 【删除】按钮，可删除选中的电缆桥架数据。
• 【方向】选项，可以选择绘制多层水平桥架或多层垂直桥架。
• 【水平对齐】下拉菜单，可以选择垂直对齐方式。
• 【垂直对齐】下拉菜单，可以选择水平对齐方式。
• 【是否生成四通】，勾选是否连接时，绘制时连接桥架，交叉时可生成四通。
• 【标高】列，可以设定桥架的相对标高。
• 【偏移】列，可以设定桥架绘制时相对绘制路径的偏移距离，支持正负数。
• 【桥架类型】列，可以选择桥架的桥架类型。
• 【宽度】列，可以从下拉菜单内选择桥架的宽度。
• 【高度】列，可以从下拉菜单内选择桥架的高度。
• 【盖板】列，勾选后将绘制带有盖板的桥架。
• 【隔板】列，勾选后将绘制带有隔板的桥架。
• 【电缆类别】列，可以选择桥架的所预设的电缆敷设类别。
