6.3.13.1 电缆敷设

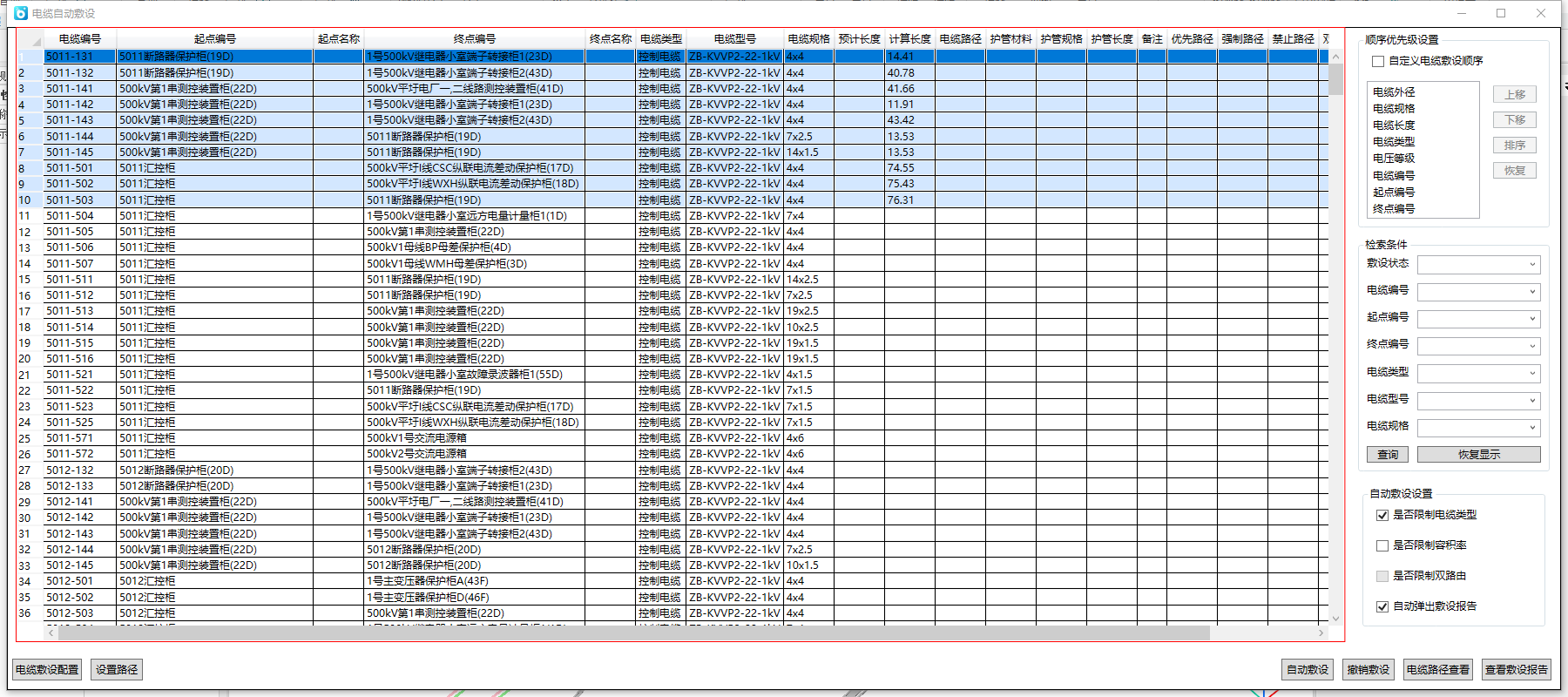

点击【电缆敷设】弹出如下界面：
功能说明：

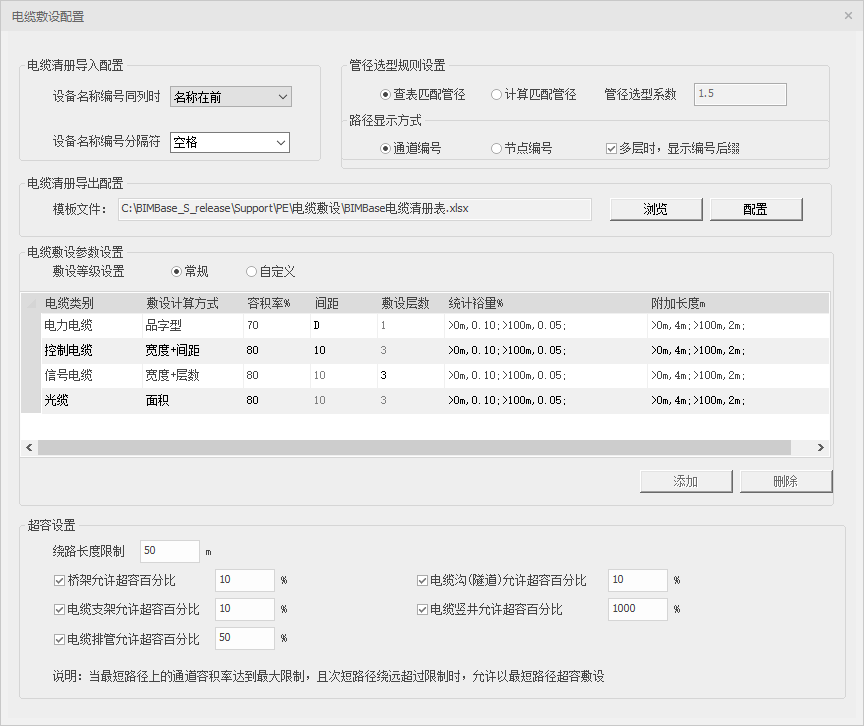

- 电缆敷设配置——详见5.1.2.10
- 路径设置

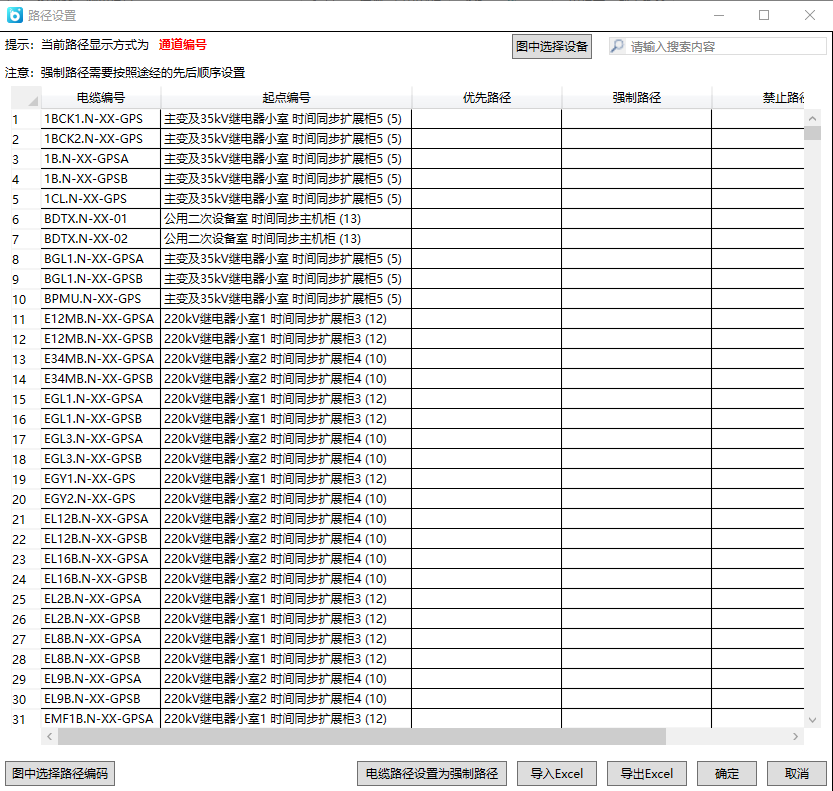

路径设置支持通道编号和节点编号，随平台路径显示方式设置。点击按钮后弹出以下界面：
用户可以手动输入电缆的路径，也可以从图中选择。输入电缆路径后，点击确定，保存路径设置。
- 自动敷设设置
（1） 是否限制电缆类型：勾选则在敷设时进行类型匹配，完全按照电缆类型进行敷设。需要在桥架设计、电缆沟设计、电缆排管等通道设计的时候选择对应的电缆类别。
（2） 是否限制限制容积率：勾选则在敷设时考虑桥架、电缆沟、电缆排管等电缆通道的容积率。限制百分比可在【电缆敷设配置】中设置。
（3） 是否限制双路由：勾选则表示在敷设时考虑双路由规则，即“电缆管理”中，分好组的电缆将采取双路由分沟、分侧、分层的敷设规则进行自动敷设。
（3） 自动弹出敷设报告：勾选则表示在敷设完成后自动显示敷设报告。
- 自动敷设：完成拓扑图之后，对选择的电缆进行敷设，计算电缆长度及路径。
- 撤销敷设：撤销所选电缆的敷设信息，清除长度及路径。
- 电缆路径查看：查看所选电缆的路径信息，居中并高亮显示电缆路径。如下图所示。

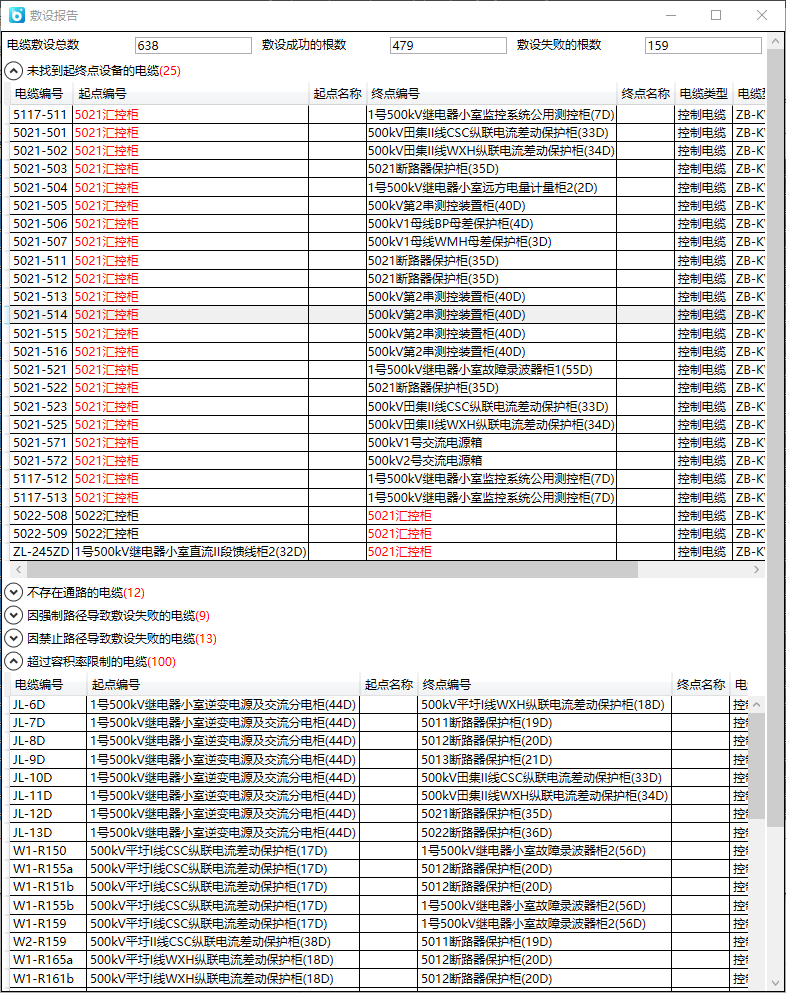

- 敷设报告：自动敷设完成后，可以查看敷设报告，报告中将列出敷设成功的根数、失败的根数及失败原因，如下图：
（1）针对不满足类型、禁止路径，超过容积率限制而敷设失败的电缆，双击电缆编号支持定位该电缆的最短路径，并用红色标识不满足规则的通道，方便用户查找定位具体失败情况，进行修改。
（2）双击起点编号、终点编号列，支持定位起终点设备。
- 顺序优先级设置：用户可以通过该功能自由定义电缆敷设的先后顺序。勾选【自定义电缆敷设顺序】复选框则按照用户自定义的顺序进行敷设。
（1）顺序优先级规则包括：电缆外径、电缆规格、电缆长度、电缆类型、电缆等级、电缆编号、起点编号、终点编号。
（2）上移：在“顺序优先级”中选择一个项目，在点击按钮，则该条目的优先级就会升高。
（3）下移：在“顺序优先级”中选择一个项目，在点击按钮，则该条目的优先级就会降低。
（4）排序：优先级发生变化后，点击该按钮，图面中的电缆顺序会按照设定的优先级重新排序。
（5）恢复：点击该按钮，图面中电缆顺序按照清册导入的顺序进行显示。
- 查询：根据输入的条件查询电缆，点击【查询】按钮执行查询操作，点击【恢复显示】按钮将显示出全部电缆。
