6.2.1.5 屏柜布置

   可批量完成屏柜的设计、选型、编码、布置、修改、提取、刷新等操作

  操作说明：

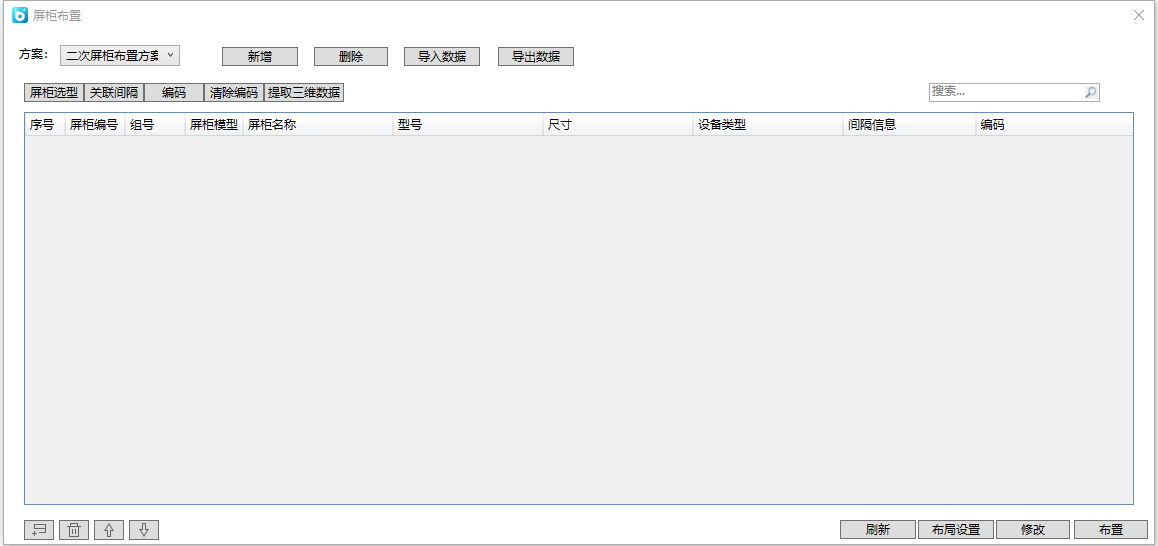

  （1）点击电气设计-屏柜布置，弹出屏柜布置对话框：

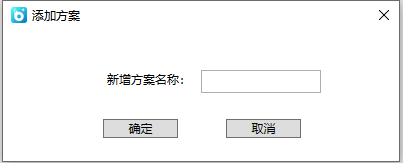

  （2）新增方案：点击【新增】按钮，在弹出界面输入方案名称，确定，完成屏柜布置方案新增

  ·删除方案：删除当前所选方案
  ·导入、导出数据：支持将界面屏柜布置方案导出本地表格，修改后，再导入，实现批量修改

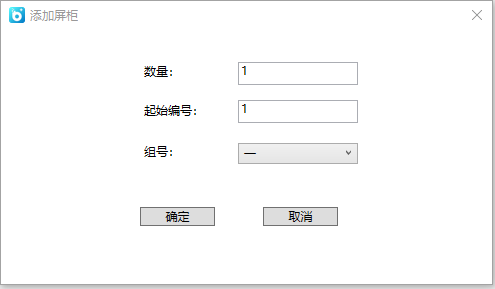

  （3）添加屏柜信息：右键空白处，点击【增加】，再界面输入“数量”“起始编码”“组号”，完成一组屏柜添加。（组号相同代表屏柜为一排）

  ·复制：选择一个屏柜复制出多个相同信息的屏柜
  ·删除：删除所选屏柜，支持多选

  （4）屏柜信息编辑：对屏柜的顺序进行调整、选型、关联间隔、编码等操作

  1）空屏：选择一行屏柜，点击【空屏】可在当前屏柜下插入一行空屏数据，空屏数据代表两个屏柜间的距离；
  2）删除：删除所选屏柜；
  3）上移、下移：选中屏柜调整屏柜顺序；

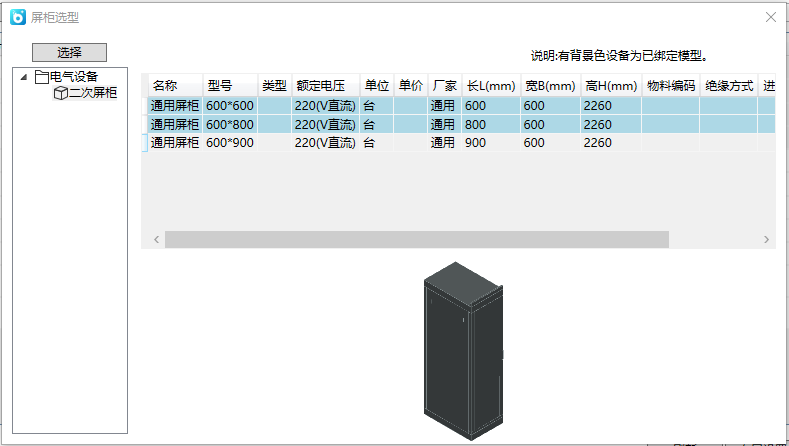

  4）屏柜选型：选择屏柜，点击【屏柜选型】，在界面选择给屏柜关联的模型信息；（需要提前进行工程库选型）

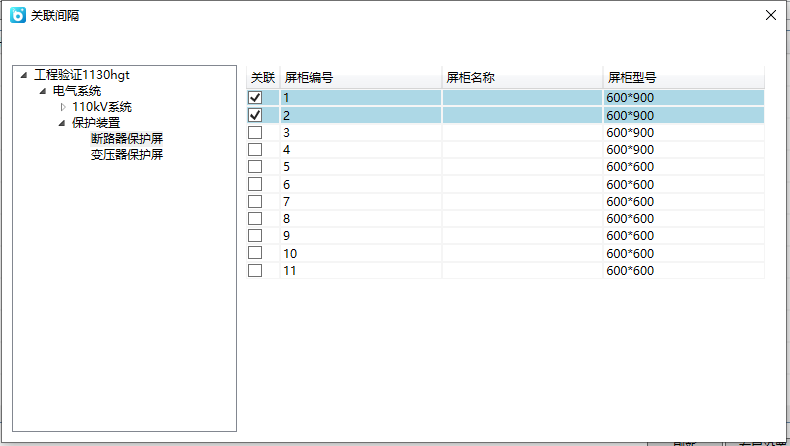

  5）关联间隔：点击【关联间隔】，在界面左侧选择工程系统树末级节点，右侧选择要关联的屏柜，完成屏柜与间隔的关联，关联结果自动填写到间隔信息列；

  6）编码：对已经关联间隔的屏柜进行设备编码；
  7）清除编码：清除屏柜的编码信息；
  8）提取三维数据：提取当前打开工程已经布置的屏柜，可以对这些数据进行屏柜名称、编号、选型、编码等操作。

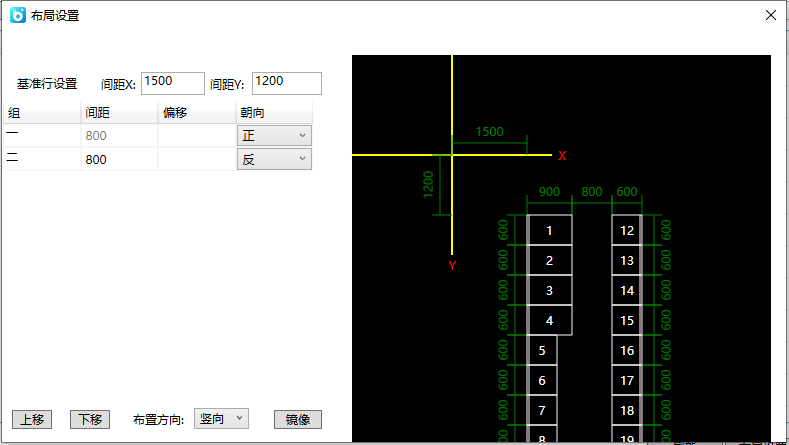

  （5）布局设置：对屏柜的布置方向以及插入点偏移进行设置

  1）基准行设置：设置布置屏柜时插入点偏移XY值；
  2）间距、偏移、朝向：间距——每排柜间距、偏移——当前组距离基准点偏移、朝向——柜前朝向；
  3）上移、下移：设置每组屏柜的位置；
  4）布置方向：设置屏柜横向或竖向布置方向；
  5）镜像：每组屏柜内的排列顺序。

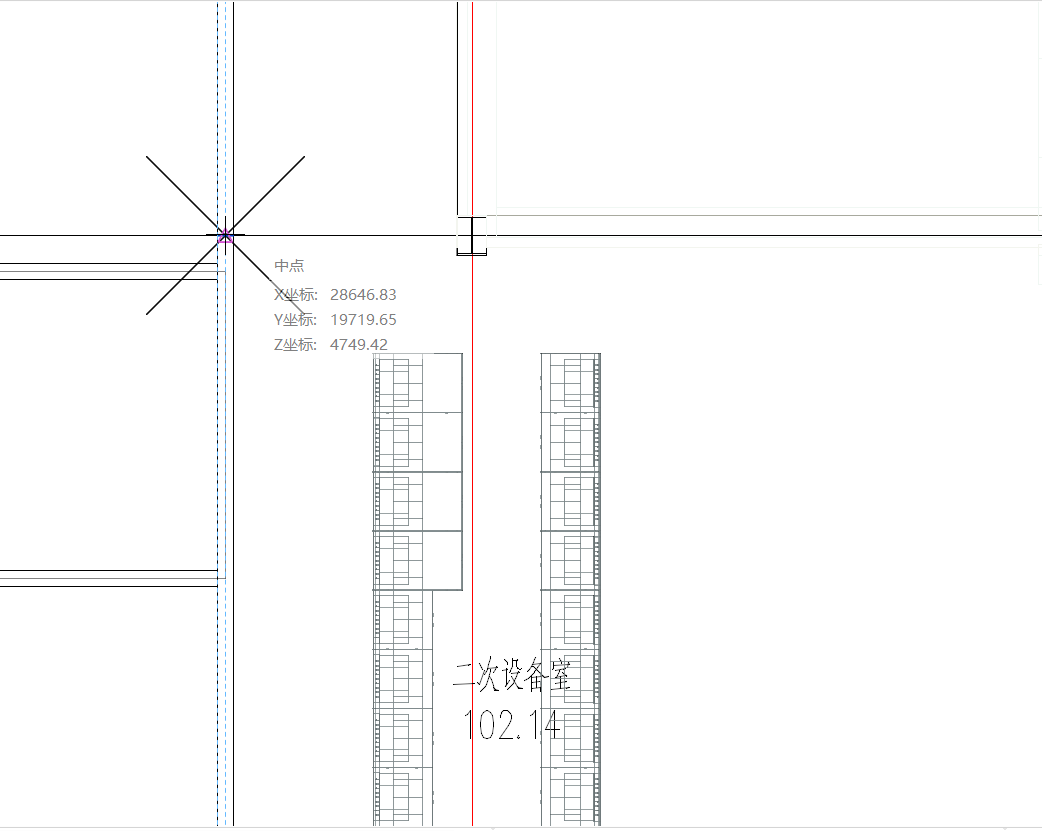

  （6）布置：根据屏柜信息及布局设置布置屏柜方案
  （7）修改：按组替换已经布置的屏柜，未布置的成组屏柜进行手动布置
  （8）刷新：修改界面屏柜信息后，批量刷新已经布置屏柜的信息
