6.4.3.4 设备间接线校核

  用于校验设备间接线拉力对端子板受力影响。
操作说明：

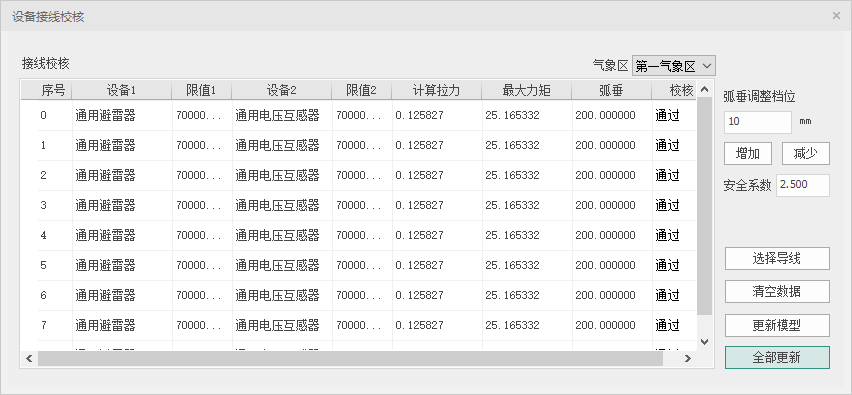

  （1）在计算菜单栏下，点击“设备间接线校核”功能按钮，激活命令，视口弹出以下对话框：

  （2）设定气象区参数和安全系数。

  （3）点击选择导线按钮，选择图面中的设备间接线，右键完成拾取并计算校核。

  （4）可设定弧垂档位，点击增加或减少微调弧垂，界面数据同步进行更新校核。

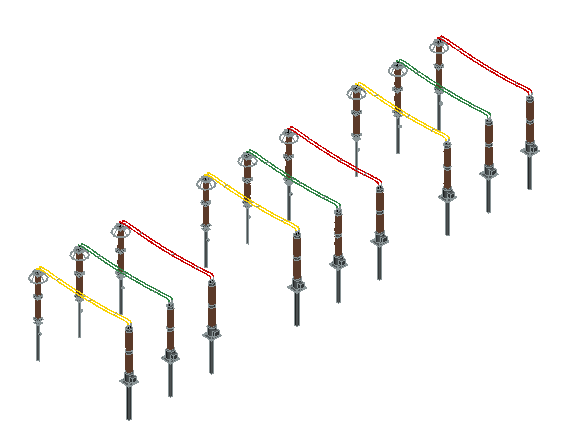

  （5）选择界面中的数据，点击更新模型，可将所选数据弧垂更新至图面三维模型中；也可点击全部更新按钮将界面内所有的弧垂信息刷新至图面模型。

  （6）清空数据按钮可将界面内数据全部清除。
