6.3.10.2 设备编码匹配

  本功能用于将电缆清册中的起终点设备与视图空间中的三维设备进行关联匹配，从而生成电缆敷设接线点模型；

操作说明：

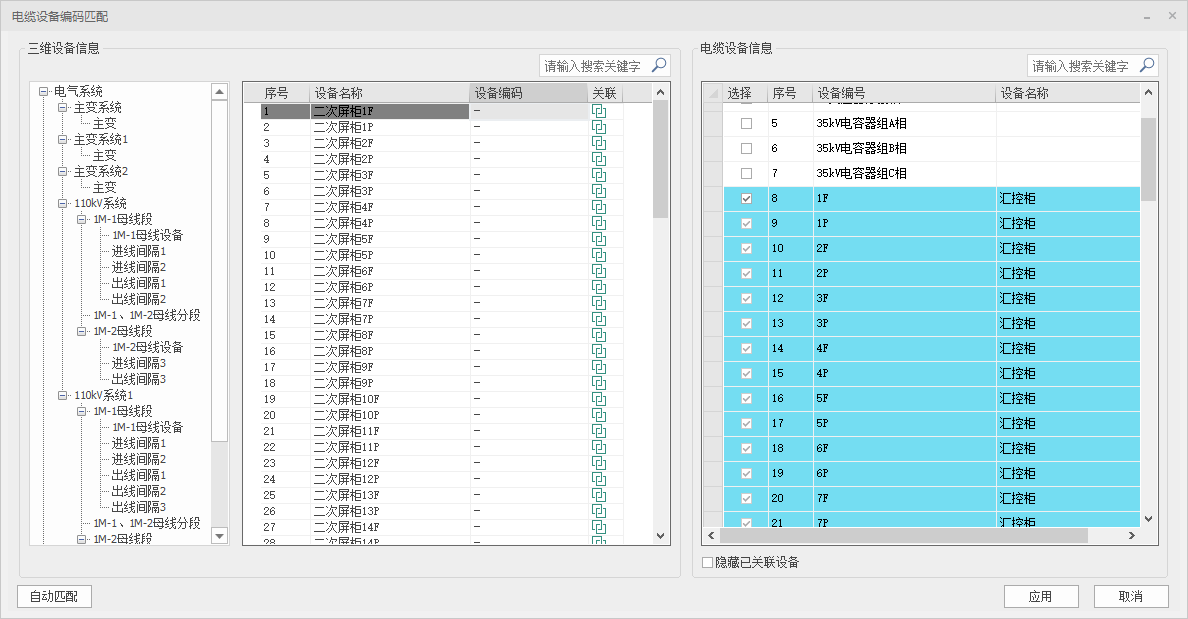

  （1）点击设备编码匹配按钮，弹出如下对话框：

  （2）对话框中左侧列出当前项目的系统树以及各节点上的三维设备信息；右侧列出电缆清册中的起终点设备信息；通过勾选匹配或左下角的【自动匹配】可实现三维设备与清册起终点的关联；

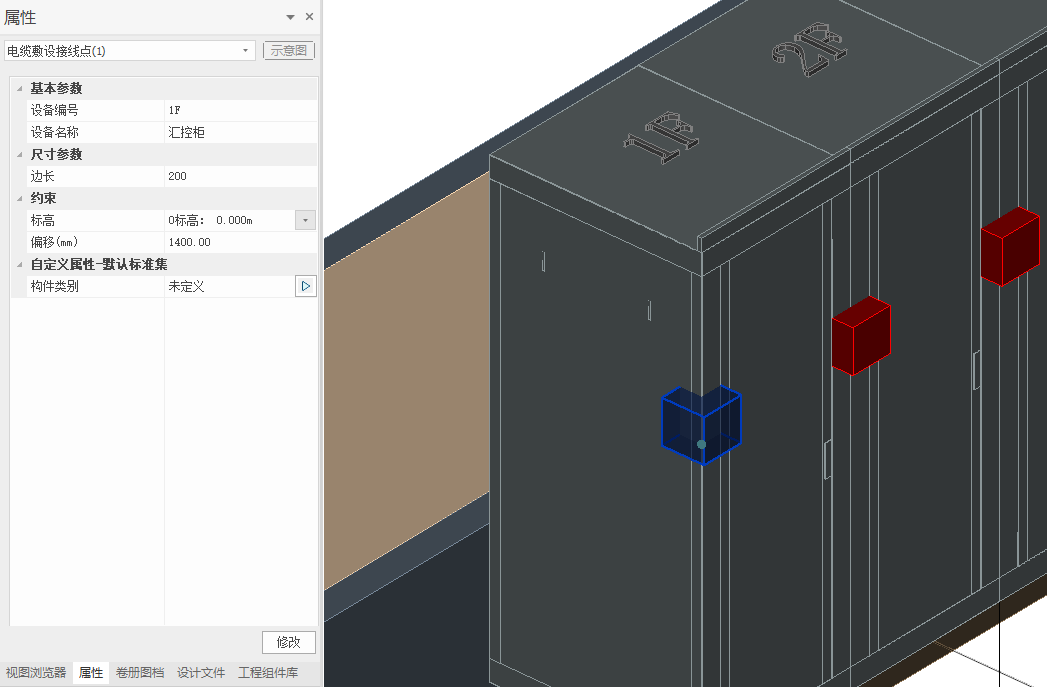

  （3）关联完成后，点击应用，软件在相应位置自动生成电缆敷设接线点。

功能说明：

• 搜索：可任意输入，实现三维设备以及电缆清册设备的搜索筛选。
• 设备定位：双击三维设备名称，可在视图空间中实现三维设备的定位。
• 隐藏已关联设备：可隐藏已布置在视图空间中的条目。
