3.2.1.1 直线

3.2.1.1 直线

使用直线工具可以绘制直线段。

绘制

激活直线工具后，抬头栏可以选择绘制直线的方式：如图1

1.【端点-端点】绘制方式

• 通过依次确定端点1和端点2的方式完成直线的绘制；

2.【中心-端点】绘制方式

• 通过依次确定中心点和端点的方式完成直线的绘制；

注意事项：
（1）在绘制每一点时，可以通过鼠标交互或追踪器输入指定目标点；追踪器输入过程中模型视口中几何图形会实时刷新预览。
（2）鼠标交互过程中通过快捷键【R】或【shift+R】可以旋转临时坐标系来改变绘图平面。

属性栏编辑

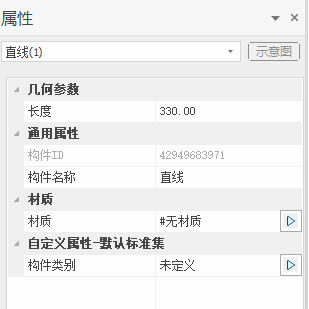

1.属性栏包含几何参数、通用属性、材质和自定义属性。如图2

2.几何参数：

• 长度：可以调整直线的长度值，仅改变端点2的位置；

夹点编辑

• 选中绘制完成的直线会显示对应的可编辑的夹点，如图3
• 各夹点行为：拖拽夹点或者追踪器面板输入可以调整直线段端点的空间位置。
