6.3.3.1 电缆沟识图

操作步骤

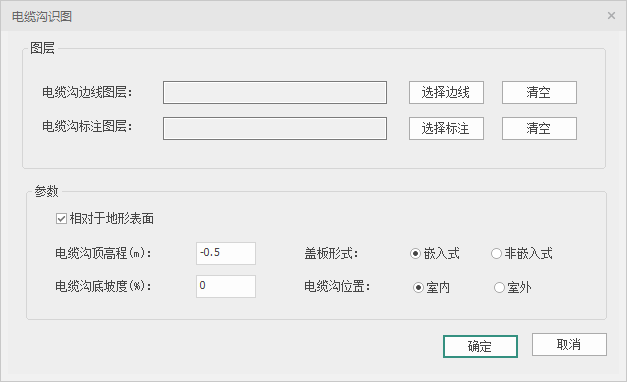

（1）点击电缆沟识图按钮，弹出下图对话框：

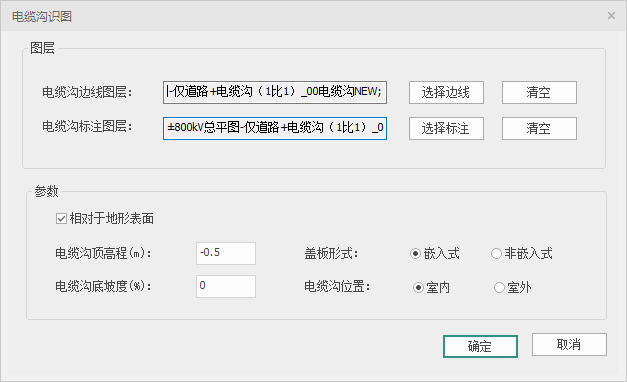

（2）使用“选择边线”和“选择标注”按钮分别选择底图中代表电缆沟的单个线条即可，软件将识别所选线条的图层信息，返回到对话框中，如下图：

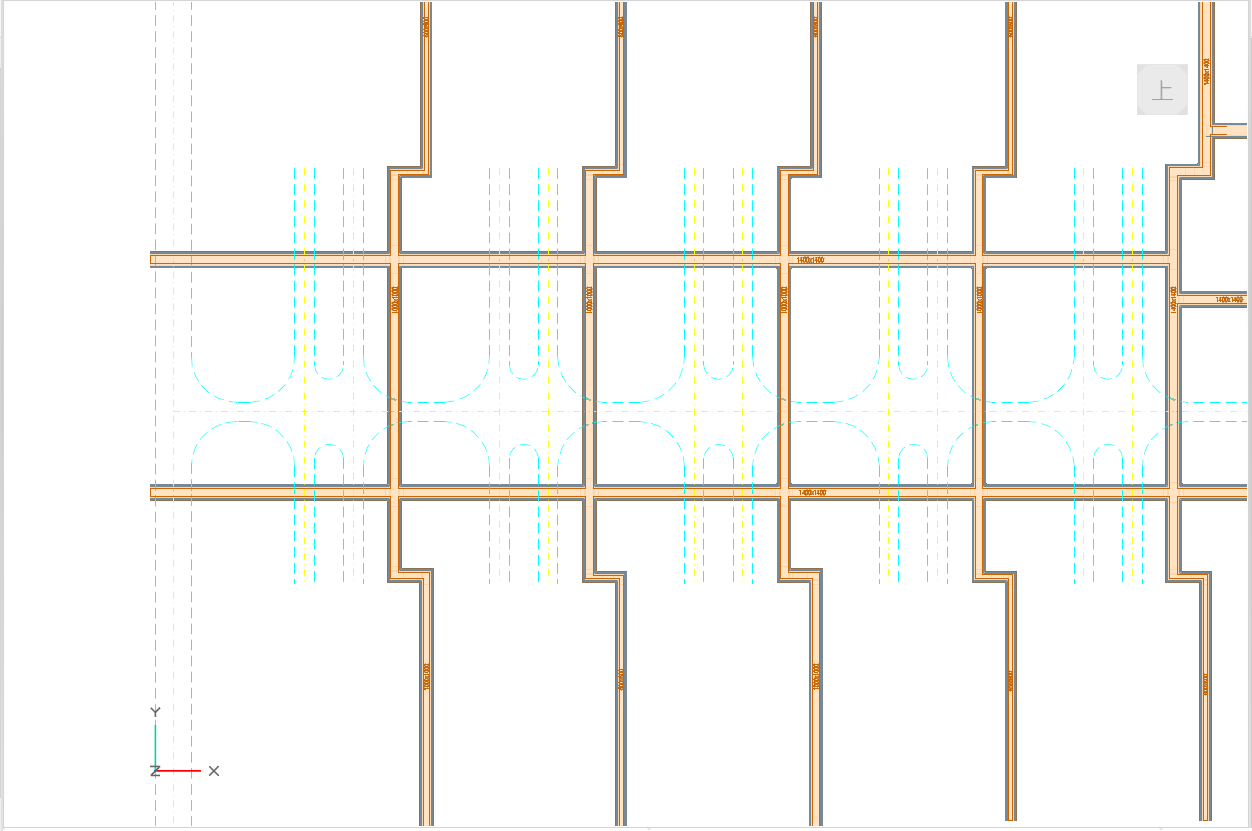

（3）每次选择的图层都将追加到对话框中，可以使用“清空”按钮删除所选图层信息；确保选择的图层信息完整后，点击确定即自动生成电缆沟模型，如下图：

参数说明

• 相对于地形表面：勾选时，在生成电缆沟时若俯视图投影方向具备场地模型，则电缆沟顶点的实际标高=场地标高+电缆沟顶高程参数；没有场地模型时，则电缆沟顶点的实际标高=当前平面标高+电缆沟顶高程参数；
• 电缆沟顶高程：代表电缆沟顶面中心点相对于当前平面或地形的上下高程值；
• 盖板形式：指定电缆沟盖板部分的形式，目前提供盖板内嵌电缆沟内部，以及盖在电缆沟顶部两种形式。
• 电缆沟位置：指定电缆沟位置，目前提供室内，室外两种形式，现阶段无太大影响。
• 电缆沟底坡度：设置电缆沟底面的坡度；
